本教程向武林網的朋友們介紹AutoCAD三維實體速成最簡單入門法 ，本期教程主要是回答一些幾集中的部分問題，感興趣的朋友快來看看吧！

第一節[趣題單視圖]

我曾出個題目通過三視圖來猜測實體圖形，三個視圖外觀都是圓形的，結果卻不一定是球體。我在想另一個問題，對于一個實體，如果主、俯、左視圖都完全是一樣的，這種情況有多少呢？

簡單地想，正方形和圓球是這種情況，包括上次出題目中的牟合方蓋變體也是這樣情況。是否說，主、俯、左視圖都完全是一樣的只此三種情況呢？

我轉念一想，卻發現能滿足三個視圖完全一樣的圖有無窮多個。從"橫"的的角度來看，把圓球并排成2×2×2個，則也成立，這樣推廣下去是無限；從"縱"的的角度來看，圓球內嵌套一個正方體，也成立，多重嵌套都能成立；從"橫縱"的的角度來看，又嵌套又陣列，這個數據是成倍無限增加的。

我想的就是這個題目就是請畫出"主、俯、左視圖都完全是一樣"的圖，請初學的朋友做做吧，展開你想象的翅膀，畫出來吧。

要求：

1、只想出一個視圖就可以，畫出實體圖也可以，兩個都畫則更好。

2、所畫的圖必須能夠成立。

3、可以畫出的是基本的構體。

4、也可以靈活點，自己可以展開想象的去復合，不過要求畫出實體來。

請感興趣的朋友試試吧，正因為答案不是唯一的，這是一個很好練習哦，看看你想的有多奇妙。很多初學朋友常感覺三維難學難畫，，如果苦苦地望著電腦屏幕，三維命令也就這么多一點，用來用去都感覺差不多了，常常就有這種感覺，說不懂的話，這不是事實，樣樣都會用了；要說真懂了話，做一個東西卻感覺相當有難度，有點突破不了……

這就是三維的難點了，說到底是思維上未有突破所致，這種情況是沒有根本靈丹妙藥的，世界也沒有一種方法只要看了后，一切就迎刃而解，經驗在于點滴積累。這個小題目也就是對初學三維朋友的一個好的練習，相信只要你肯去做，肯畫出實體來，這對思維是種提高，而且將享受到三維對稱圖形帶來的美感。畫不了幾個，就能從中摸索出一些套路出來了，這個就叫"經驗"，不要認為現在用不著，沒什么意思，這種就事論事的看問題對于學cad是不對的。

很多東西都是"功夫在詩外"，雖然一些練習看不出有實際的意義，其實這是對大腦構思的一種練習。就好象能夠熟練使用普通扳手的人，決不會第一次拿著"管鉗"就一臉茫然，而是很快就會做到象扳手一樣輕松使用。練習也就是這個道理，很多東西道理是潛在相通的，由此理可明白彼理。

借此，也是對初學朋友一個建議，如果一個問題左想右想還是為難，不妨暫息一下，做點別的東西，或者就在這不經意間，一個靈感就來了。

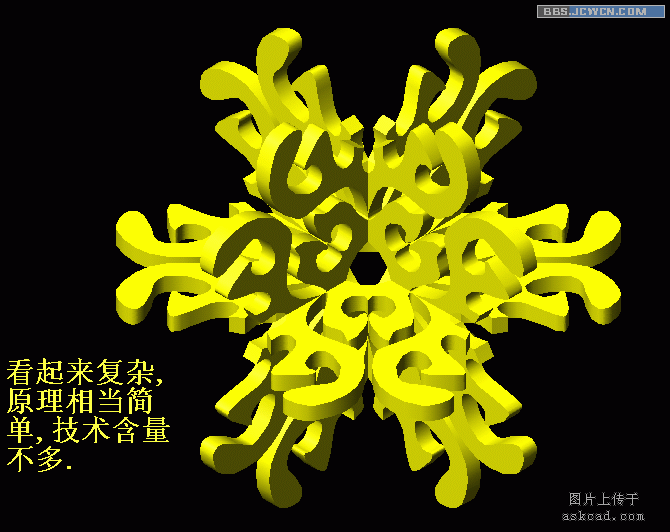

好了，我先拋磚引玉開個頭，后面一個略嫌復雜，其實原理超簡單。把你腦中的東西展示出來吧。希望初學三維朋友能很快明白這類圖形的規律,到時候,可能就會淡然一笑"不過如此嘛……"

第二節回答部分問題

一、用了燈光后反而漆黑一片，這是為什么？

答：1、如果你新建的是點光源，很可能是燈光位置不對，設在實體內部了，而實體又是不透明的，相當于把電燈關在密封的箱子里面了，盡管燈光很亮，但是外面是看不到的。

2、如果是平行光和聚光燈，如果是上面這種情況也會無光的，另外一個原因是，這兩種光源的朝向不對，比如說打手電走夜路，如果不照路上而是向天空照，這跟沒有光是一樣的。

3、這三種光源雖然位置對了，朝向也對了，但是光的"強度"未調整，太過暗淡，相當于沒有。

處理的辦法是請在視圖中查看燈光位置，把光源的圖標移動就可以了。

二、用了燈光后跟沒有燈光一樣，這是為什么？

答：1、請參看上條，因為環境光設置的較高，而新建的光源基本上又不起作用所致；

2、就是沒有把"陰影打開"。

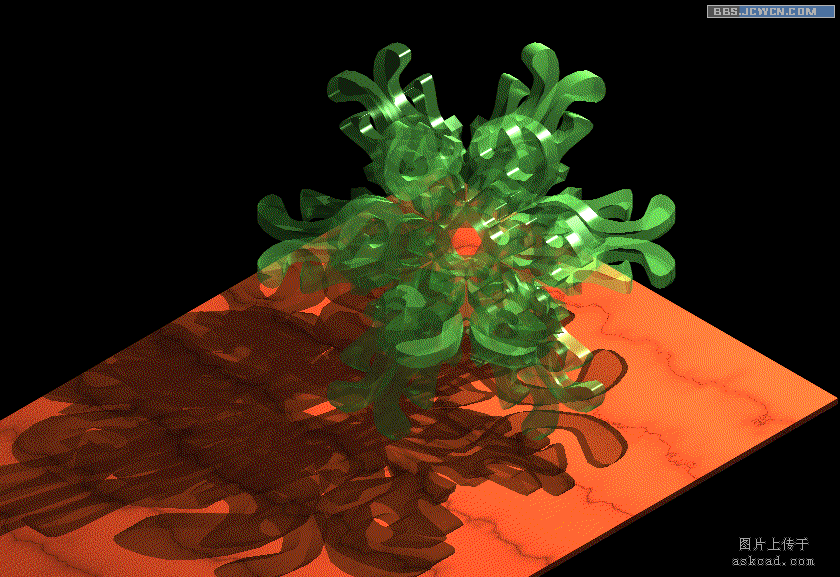

三、我的燈光怎么沒有陰影效果？

答：1、燈光與物體位置不正確，理論上無陰影的存在；

2、光源對話框中的陰影選項必須勾上；

3、渲染對話框中的陰影選項必須勾上，注意用一般渲染是沒有陰影的；

4、陪襯物的作用，沒有陪襯物，不容易發現陰影的產生；

5、觀察位置，如果光線和視線重合，正對著物體，則不容易看見物體背側面的陰影；

6、光的強度不合適，有點陰影未讓你察覺。

7、通常在視口中渲染時，如果沒有用其它的背景，黑色的背景容易遮掩一些陰影。

8、光源過多，多亮，跟醫院無影燈一樣，想找陰影都找不到。

9、光源太遠，又暗淡，看不出效果了。

總之只要勾上陰影選項，用"照片級渲染"，通常是有陰影的，自己未發現而已。還有些情況是，自己的誤解，比如設置了一個高亮的光源，而照射的物體用的是玻璃材質，這種情況下是不容量看出這處物體的陰影的。一個小小的檢查的辦法是，只要圖中有一處地方有陰影出現，就說明你打開了陰影，請慢慢調整一下來觀察。

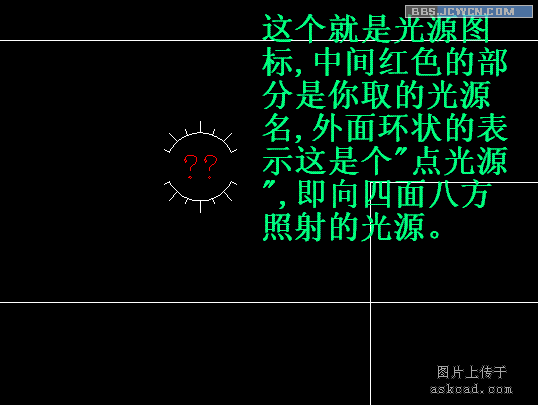

四、用了燈光后，沒看見有什么"光源"圖標呢？

答：建立了光源后，通常都是有光源圖標的，請在線框模式中查看，因為在面著色與體著色中，不容易觀察到，光源圖標在系統默認中是非常小的，象個"雜點"，我也說過幾次了，不能把它當成垃圾來刪除！

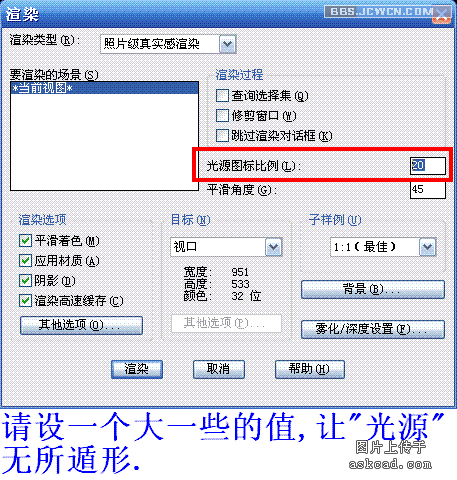

怎樣把光源圖標放大，看起來更明顯，前幾集中提到了一下，現在重說一次，在渲染對話框面板中。

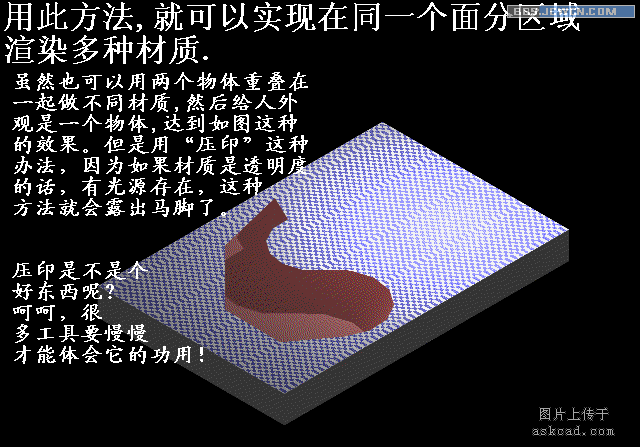

五、我想在同一物體表面上用一種材質，又想在其中的一部分用另一種材質，可以實現嗎？

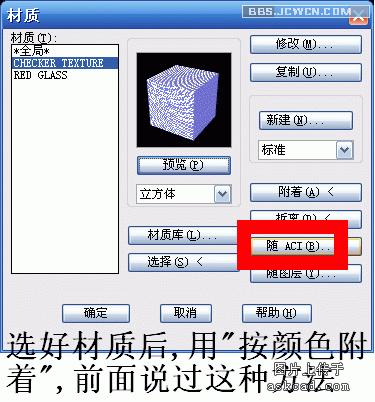

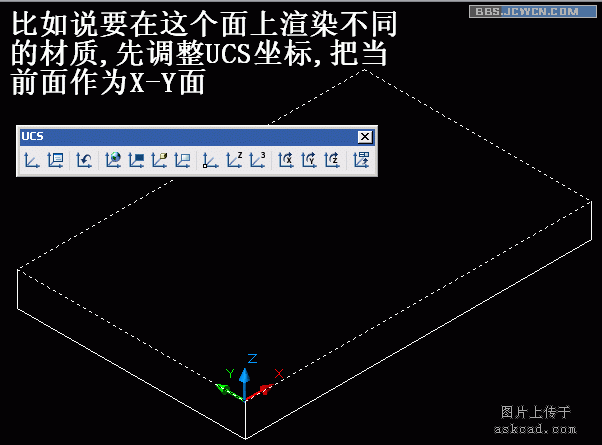

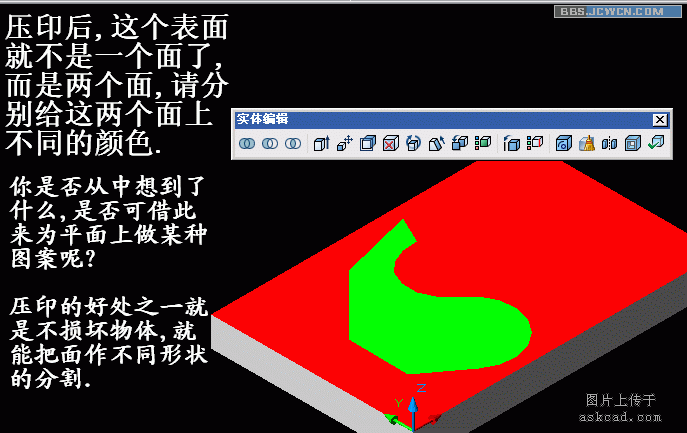

答：可以的，請看下圖。
