這篇教程通過實例向大家講解AutoCAD2013編輯圖案填充工具的使用。AutoCAD2013“編輯圖案填充”工具主要用于修改現有的圖案填充對象，例如修改現有圖案填充的圖案、比例和角度等。教程很實用，推薦給大家，希望對大家有所幫助。

1.在AutoCAD2013命令行中輸入【HATCHEDIT】并按空格鍵執行命令;或在AutoCAD2013常用工具欄中單擊選擇“修改”按鈕，從打開的下拉列表中選擇 “編輯圖案填充”按鈕。

圖01

圖02

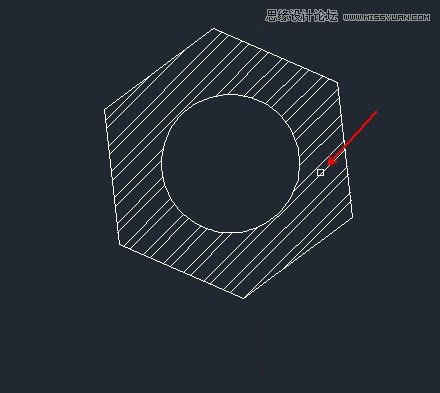

2.在AutoCAD2013繪圖窗口中單擊選擇已有的圖案填充對象，如圖所示。

圖03

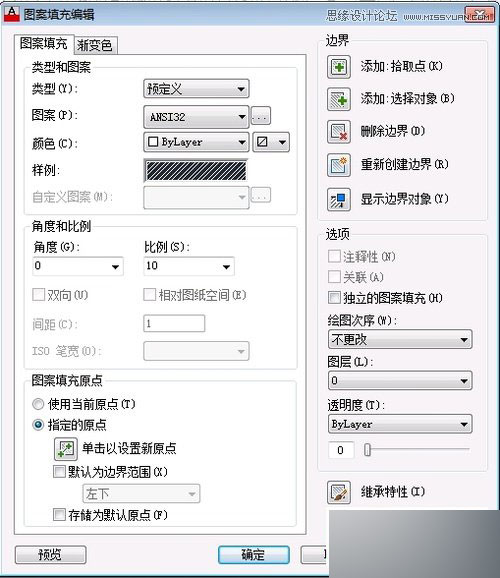

3.在彈出的“圖案填充編輯器”中更改所選圖案填充的各項參數。

對話框中，只有用正常顏色顯示的項才可以被用戶操作。利用此對話框，可以對AutoCAD2013已填充的圖案進行諸如更改填充圖案、填充比例及旋轉角度等操作。

圖04

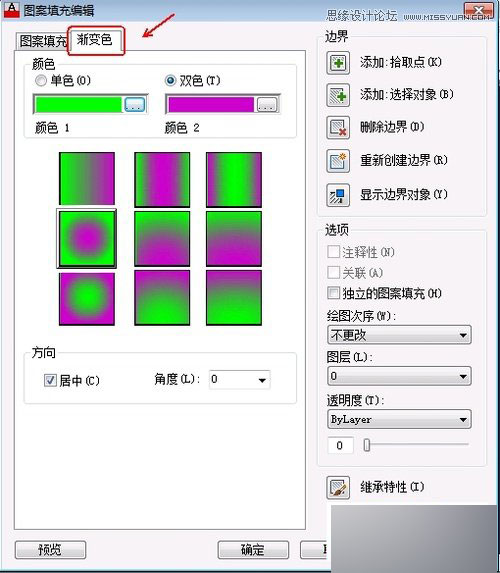

4.這里我們更改圖案填充為AutoCAD2013漸變色填充，并設置漸變顏色，如圖所示。

圖05

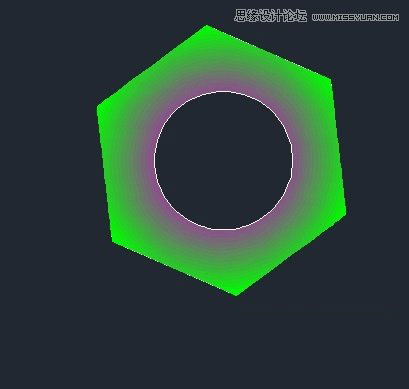

5.設置好參數后，單擊“確定”按鈕，得到更改圖案填充AutoCAD2013效果如圖。

圖06

以上就是AutoCAD2013編輯圖案填充工具實例詳解，希望對大家有所幫助！謝謝大家閱讀本教程！
