在使用PKPM等建筑軟件繪制工程圖紙之后，需要將其轉化為CAD的dwg格式文件；轉化之后使用CAD打開，其中顯示有不少問號，自己安裝了很多字體之后，卻仍然不顯示，耽擱大量時間去調整，最終還是沒有顯示，那怎樣才能讓鋼筋符號成功顯示呢？

方法一：安裝缺乏的鋼筋符號字體

1、由于鋼筋等級符號的字體與其他的不一樣，直接替換字體多數情況下容易無效，仍熱是問號。因此第一個方式就是安裝缺乏的字體。下載引號內字體“tssdeng.shx”，以及“hztxt.shx”。解壓后，復制這兩個字體。

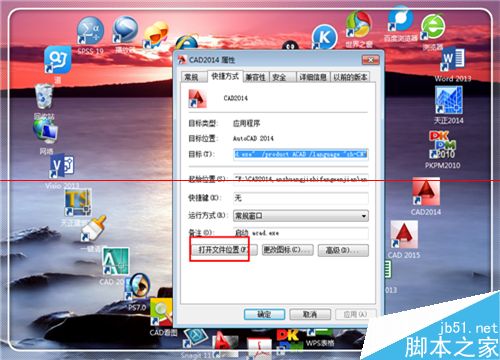

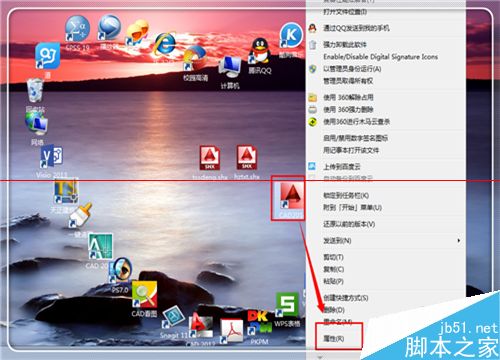

2、這里給大家呈現一個找到CAD字體庫的最簡單的辦法，在桌面上右鍵點擊缺乏字體顯示問號的CAD，點擊“屬性”。

3、彈出CAD的屬性界面，這里，點擊左下角的“打開文件位置”。（如果你這里的打開文件位置是灰色的點不開，你只有去安裝cad的位置打開了）。

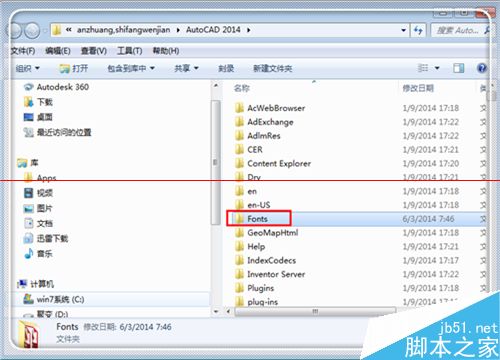

4、進入到安裝CAD的文件夾，點擊里面的“fronts”文件夾，進入字體庫。

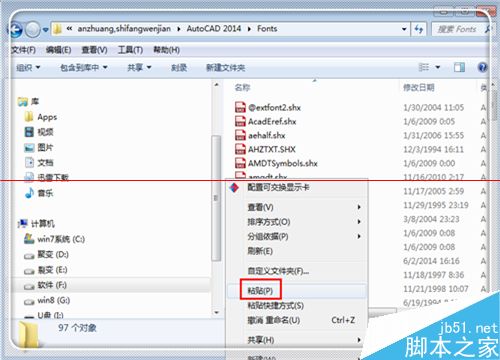

5、進入字體庫之后，使用“ctrl+v”或者是右鍵點擊，選擇“粘貼”，粘貼剛才的字體。這時候關閉CAD，重新打開剛才的圖紙，看看問號是不是解決了。一般來說，這樣就解決了鋼筋等級符號顯示問號的問題，如果你的問題比較頑固，接著使用方法二。

方法二：為顯示問號的字體指定文字樣式

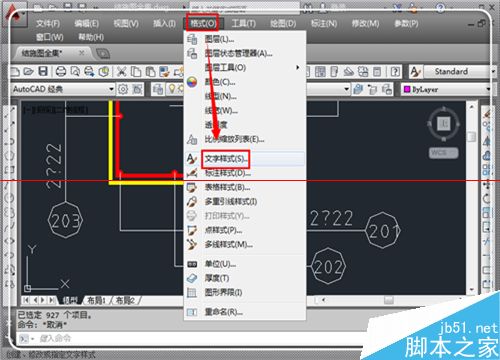

1、這里需要新建一個文字樣式，將剛才的粘貼的字體弄進去。點擊“格式”-“文字樣式”。

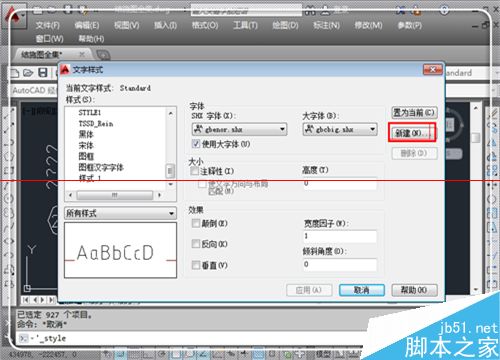

2、進入文字樣式對話框，點擊右上方的“新建”，新建一個文字樣式。

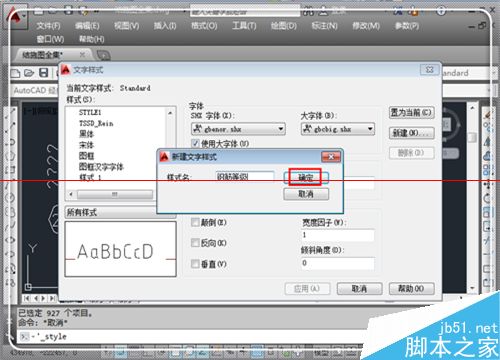

3、新建樣式中，輸入樣式名，“鋼筋等級”，當然你可以輸入別的名稱。點擊“確定”。

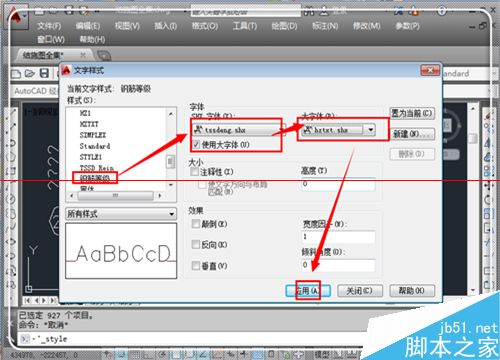

4、這里選中剛才新建的“鋼筋符號”，“字體”選擇“tssdeng.shx”，勾上“大字體”，大字體選擇“hztxt.shx”，點擊“確定”。

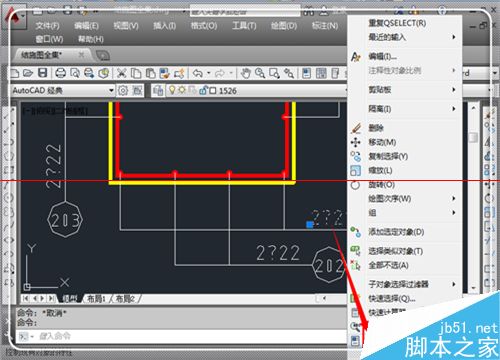

5、返回到圖形界面，點擊顯示問號的文字，然后食使用組合鍵“ctrl+1”，或者右鍵點擊，選擇“特性”。

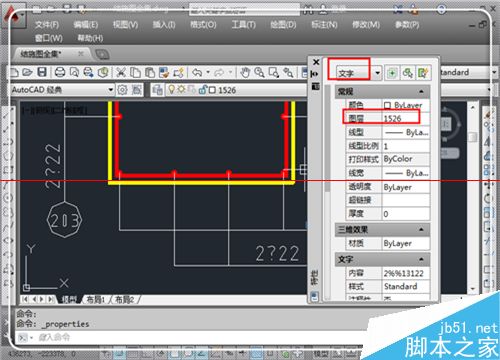

6、在特性窗口，記住以下三個重要信息：上方的“文字”（你的可能是其他名稱，以你的為準），下方的“圖層-1526”（你的可能不一樣，以你的為準）。點擊一下esc鍵退出文字選擇。

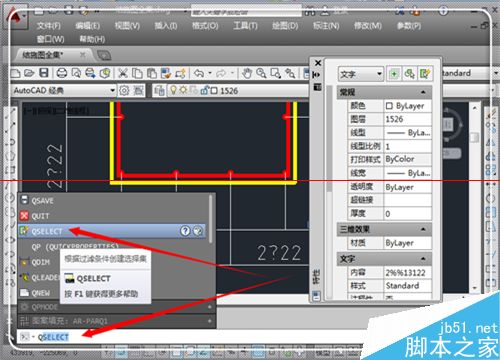

7、在命令欄輸入“q”，選擇“qslect”，點擊回車，這里也可以使用“工具”，然后點擊“快速選擇”。

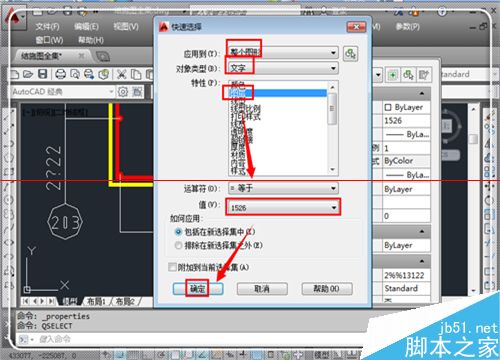

8、進入到快速選擇界面，對象類型選擇“文字”（你的以你剛才記下的為準），特性選擇“圖層”，值選擇“1526”（你的以你剛才記下的為準），選擇完畢，點擊“確定”。

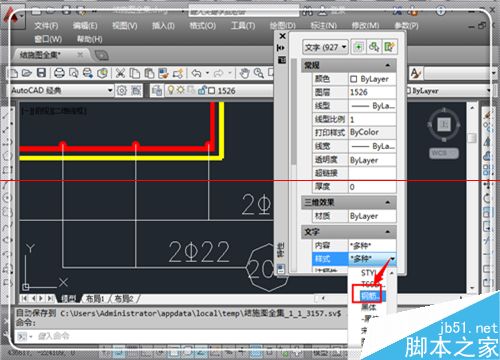

9、返回到繪圖界面，可以看見，所有該圖層的文字都已經選中，則特性窗口的文字“樣式”右面地點擊一下。

10、將文字樣式選擇為剛才新建的“鋼筋符號”（你的以你剛才新建的為準）。

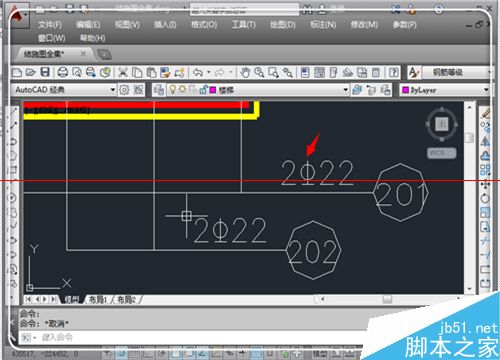

11、這時候所有的該圖層的鋼筋等級符號就顯示出來了。這個方式在是特別有效的，避免了每次打開圖紙，都提示指定樣式、缺乏字體的煩惱。
