方便，快捷地修改cad圖

工具/原料

方法/步驟

1、當大家在繪制cad圖的時候一般會建立很多的圖層，以便于準確地表示各種信息，例如墻線，軸線等等，但是這樣的話會使畫出的cad圖很難進行修改。

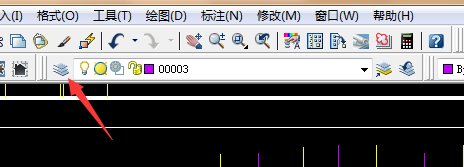

2、下面我就教大家一種方式可以非常方便的進行cad圖的修改，首先在下圖箭頭所指的地方點擊打開“圖層特性管理器”。具體的操作方式如下圖所示。

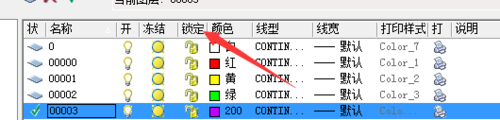

3、點擊打開“圖層特性管理器”后，如圖所示的5個圖層其中01，02，03，04圖層是上面傳的圖片上的四種線性，下面以這四種線性為例進行介紹。

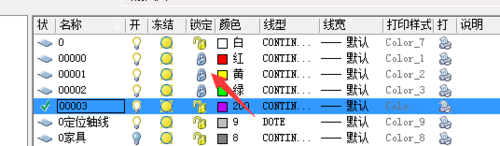

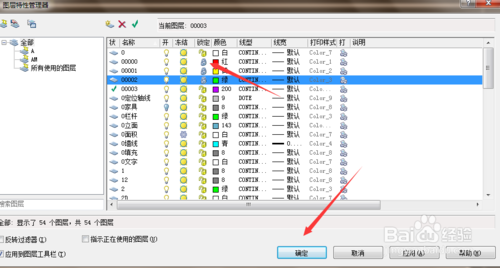

4、在“圖層特性管理器”中點擊00,01,02圖層后邊“鎖定”選項下方的鎖樣式的圖標，進行鎖定圖層，具體操作方式如下圖所示，鎖定圖層后點擊下方的確定選項。

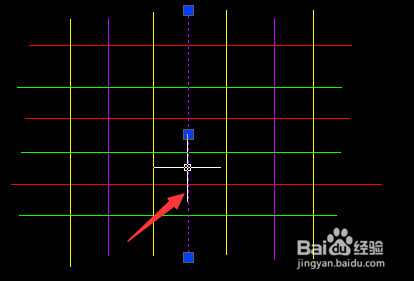

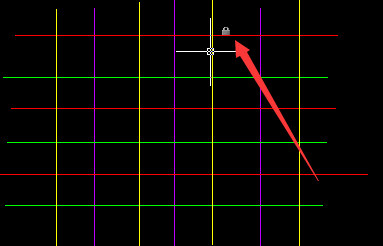

5、這時再在剛才畫的四種線段中，分別點擊被鎖定和未被鎖定的線型，可以發現被鎖定的線型上面有一個鎖的標記，而未被鎖定的則沒有這個標識。

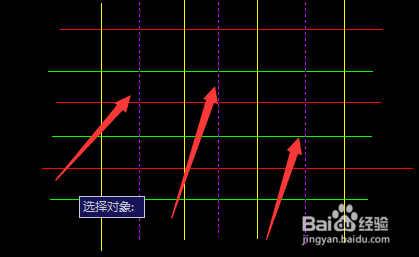

6、如圖所示框選所有的線段，可以發現只有未被鎖定圖層03所畫出的線段被選中，而被鎖定的圖層所畫出的線段都未被選定。這時就可以對未鎖定的圖層進行修改。

7、當這個圖層被修改完成之后，可以重新進入“圖層特性管理器”解鎖圖層，或者鎖定其他圖層，對其他圖層進行修改。

以上就是方便快捷地修改cad圖方法介紹，希望能對大家有所幫助！
