CAD太強大了，而我們都只是拿來看圖，有時多看一下多想一下，總是極好的。

1、將圖框做成一個塊“01”（圖例中含有會簽和標準標簽，他們都是擴展功能塊）

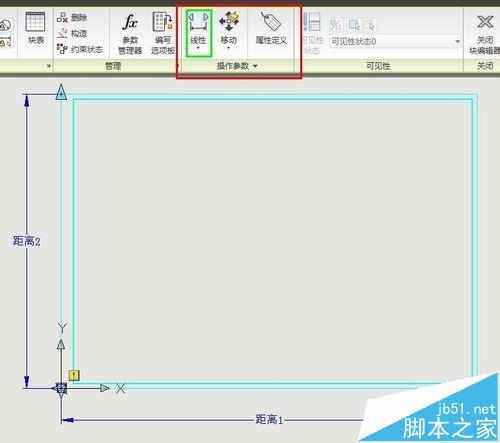

2、添加線形【距離1】【距離2】

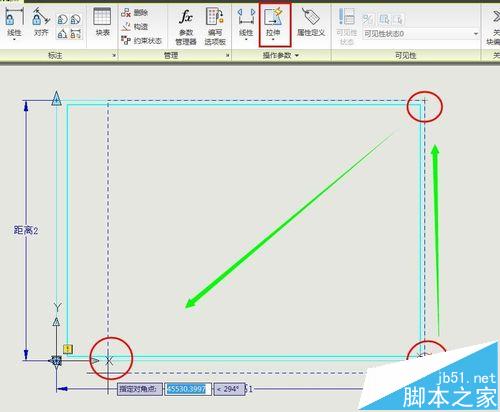

3、先制作水平拉伸，根據提示點擊點位，順序如圖

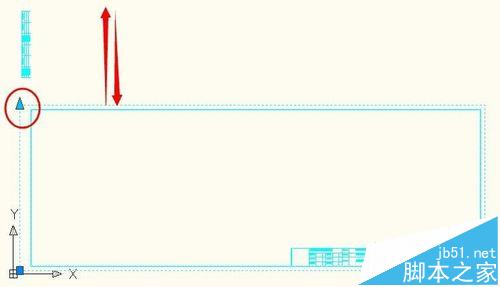

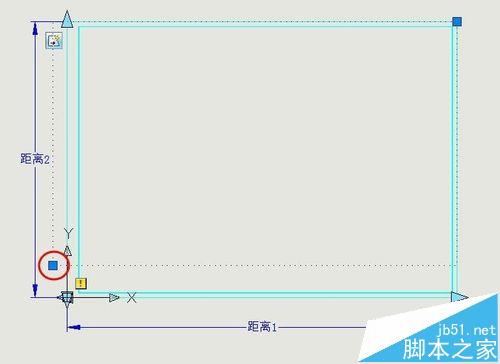

4、選擇要拉伸的對象，完成水平拉伸，可以保存塊，在模型空間看看成果?，F在可以看到水平方向有個三角形，拉動下。

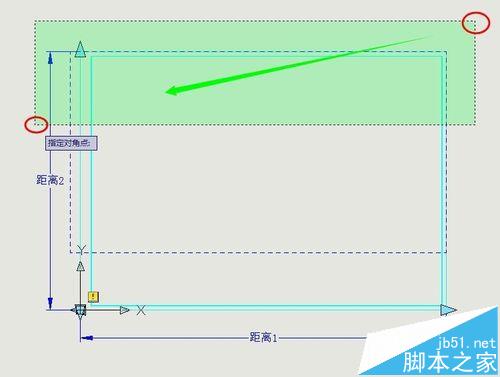

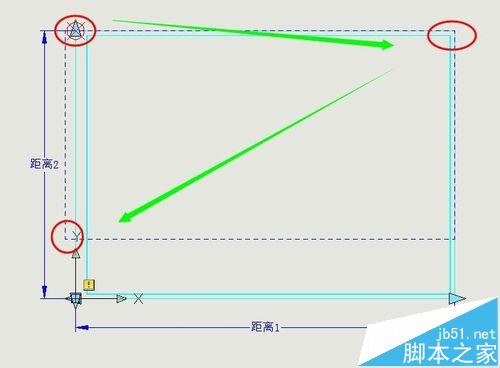

5、垂直方向一樣的操作方法，注意塊編輯時，距離和拉伸動作取點的位置關系——垂直。選擇垂直【距離2】時，選擇的點和對象都是于【距離2】垂直的。

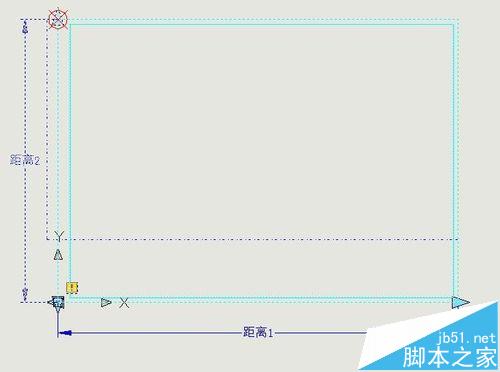

注意一點：最后兩張圖中，編輯塊里的藍色虛線區域最下方未選擇的區域為拉伸的最小值，也就是說三角形無法再往下拉了，但可以向上無限拉伸。這個點位在塊中還可以修改。
