在CAD繪圖中制作動態塊的運用大大加快了繪圖速度，減少了許多重復性工作。常見的動態塊形式包括拉伸、旋轉、可見性及參數化動態塊等。下面就來介紹“可見性動態塊”的制作方法。

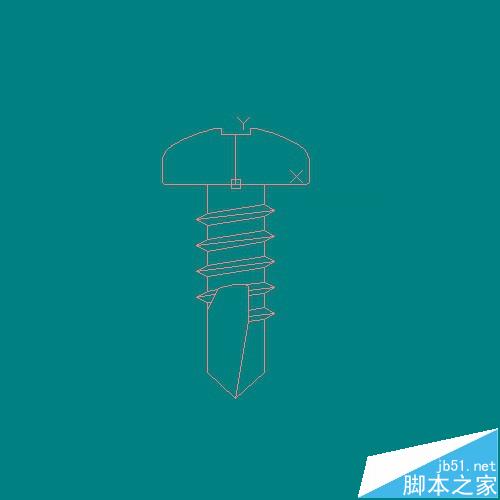

1、“可見性”也就是把一個物體的多個視圖添加到一個塊參照內，利用可見性顯示所需的視圖，隱藏不需要的視圖。首先需要準備好物體的各個視角的基本圖形，如下圖中的螺釘正視圖與俯視圖。

2、選擇螺釘的正視圖，用其創建一個塊參照。

3、進入塊編輯器，在“塊編寫選項板”的“參數”一欄中點擊“可見性”。

4、指定“可見性”參數的放置點。

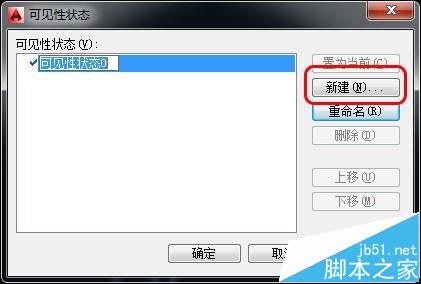

5、在“可見性”三個字上雙擊鼠標左鍵，彈出“可見性狀態”對話框。“可見性狀態0”即為當前視圖的狀態?？梢詫⑵渲孛麨?ldquo;螺釘正視圖”。然后再點擊“新建（N）...”。

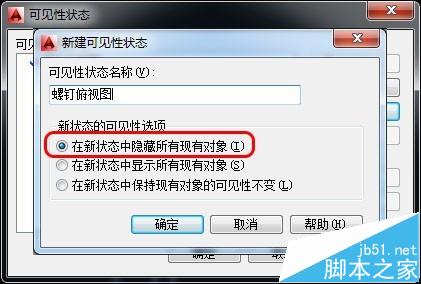

6、點擊“新建（N）...”后彈出“新建可見性狀態”對話框。將新的狀態命名為“螺釘俯視圖”。新狀態的可見性選項選擇第一個“在新狀態中隱藏所有現有對象”。兩次點擊確定后返回塊編輯器。

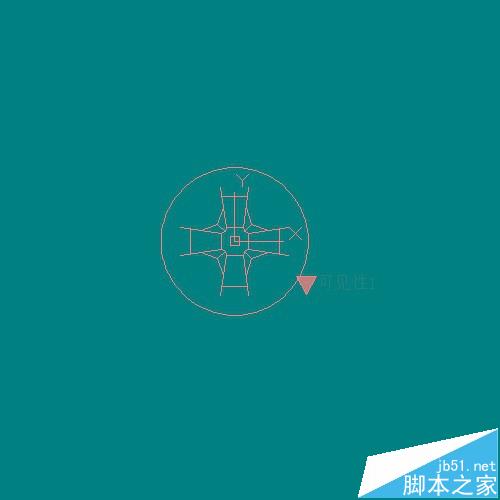

7、此時塊編輯器中顯示的是螺釘俯視圖的狀態。

8、退出塊編輯器，選擇螺釘塊參照，可以看到螺釘旁邊多了一個三角形按鈕，點擊該按鈕會出現一個菜單，菜單里包含了“螺釘正視圖”、“螺釘俯視圖”兩個選項。選擇不同的選項就可以得到相應的視圖。

注意事項：“新狀態的可見性選項”根據做不同的塊有不同的選法，應根據實際情況選用。
