CAD是一個在建筑等行業中經常使用的繪圖軟件，在使用CAD繪圖軟件時，經常和天正繪圖一起使用，但是CAD本身也擁有很強大的繪圖功能，下面我們就來使用CAD本身命令工具繪制門前階梯。

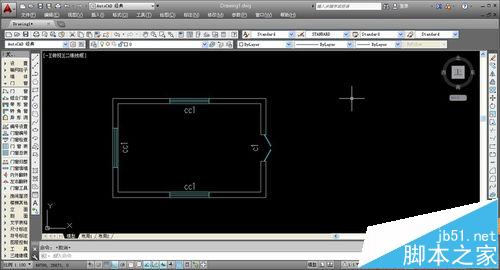

1、我們打開需要繪制門前階梯的圖紙，使用CAD打開并進行繪圖修改，由于我們只使用CAD繪圖工具，因此要熟練掌握CAD繪圖命令。

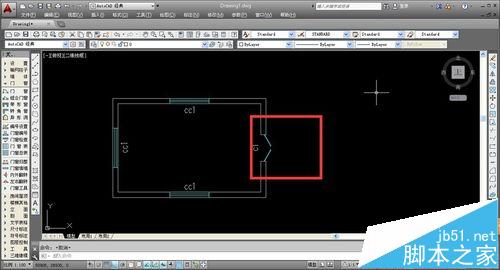

2、在門前繪制階梯就要先確定位置和尺寸，根據門和墻體的長度等因素，確定階梯位置和長度，這樣才能夠合理繪制階梯。

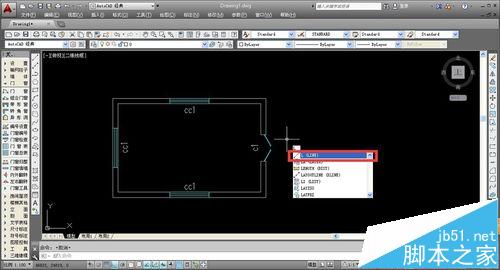

3、直接鍵盤輸入“L”，第一個命令提示就是繪制直線，直接點擊或者按下空格鍵，即可直線的繪制頁面，這樣就可以進行樓梯的一個階梯的繪制。

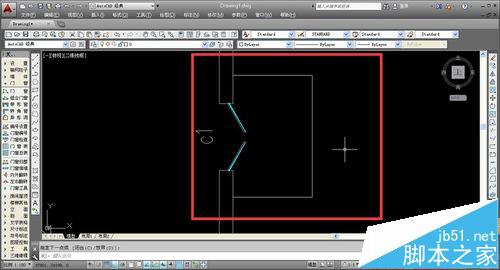

4、鼠標左鍵點擊線條的轉折點，即可繪制直線，每一條直線都是獨立存在的線條，可以各自分開操作，方便我們分別關系移動。

5、繪制完成一層階梯后，即可使用移動命令簡單繪制其他階梯，輸入命令“O”按下空格鍵，進入偏移命令，即可對一條直線進行偏移。

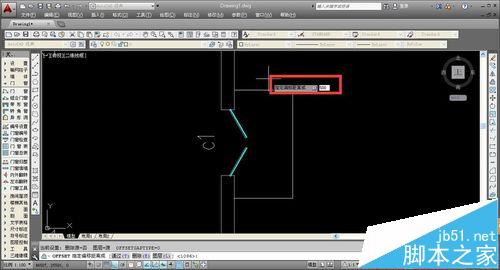

6、確定偏移命令后，第一步，點擊偏移位置，并輸入偏移位移，按下空格鍵進行命令的輸入數據確定。

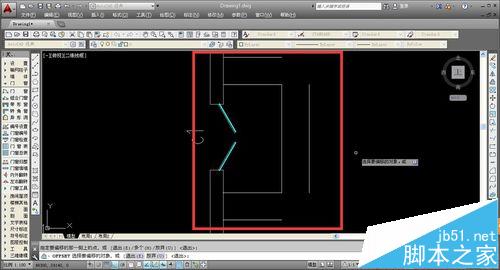

7、隨后點擊偏移對線，再單擊鼠標即可完成一條直線的偏移，門前階梯的臺階尺寸一般較大，因此可以將偏移量輸入大一些。

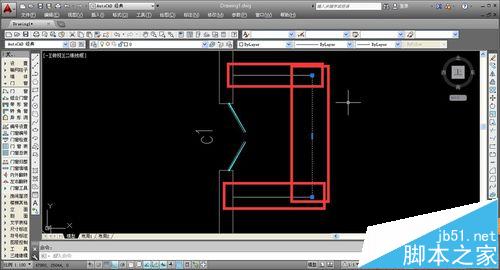

8、重復偏移命令，將組成樓梯的三條直線全部偏移，注意偏移量要一樣，這樣才能夠互相組合，下面我們將三條直線進行延長組合。

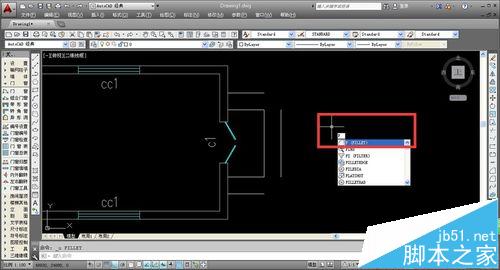

9、進行線條的延長和交接，我們可以使用“圓角”命令，輸入命令鍵“F”，按下空格鍵，即可確定圓角命令。

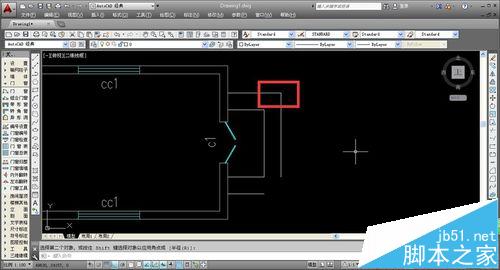

10、圓角命令使用時，首先點擊需要延長的一條直線，接著，點擊另一條需要延長的直線，系統會自動出現兩點的焦點，為綠色的叉型圖案。

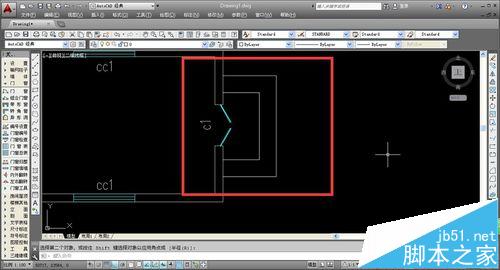

11、完成圓角命令的選擇后，按下空格鍵，即可確定輸入，并完成兩條直線的延長交接，重復操作，完成三條直線的交接后，即可完成階梯的繪制。

12、在多數普通建筑中，門前的階梯一般尺寸較大，并且階梯數較少，一般在2——3層階梯為多，因此在標準繪制時要符合規則，避免違反規范。

注意事項：在繪制CAD圖紙時，要時刻保存，避免數據丟失。
