CAD對于我們來說，是一個非常不錯的軟件，不經對于我們土建專業還是機械專業，對于CAD的使用都是非常重要的，所以說，我們還是需要好好學習這個軟件的。對于我們機械專業來說，機械圖層的建立時最最基礎的一環，所以我們下面學習一下CAD機械圖層怎么建吧。

1、首先我們看一下，我們機械圖層設置需要那些信息，以及我們的標準是什么，這里我們需要的是五個圖層，然后每個圖層的設置的線段設置以及我們的顏色設置，都是按照下面的標準來的。

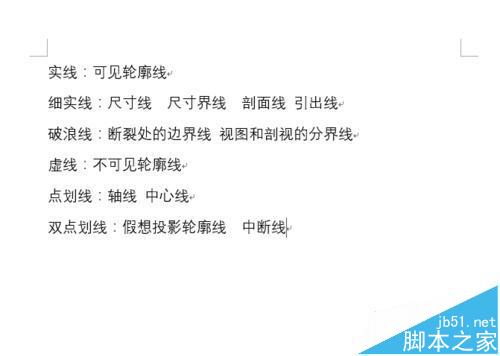

實線：可見輪廓線

細實線：尺寸線  尺寸界線  剖面線 引出線

破浪線：斷裂處的邊界線 視圖和剖視的分界線

虛線：不可見輪廓線

點劃線：軸線 中心線

雙點劃線：假想投影輪廓線  中斷線

2、基本上來說，我們每個線段都代表的是不同的類型，所以我們畫圖的時候需要按照這些來選擇我們的圖層。

3、首先我們需要打開我們的CAD軟件，然后進入圖層設置，這里我們可以輸入我們快捷鍵LA進入，或者我們也是可以直接點擊圖層進入圖層建立的。對于我們來說，根據自己的愛好進入就可以了。

4、然后我們就是需要建立5個圖層，對于我們來說，這五個圖層會分別代表的不同的東西，方法就是點擊圖層新建圖層圖標，然后建立五個，然后按F2來經行我們的圖層命名，這里根據自己的喜好容易記住來設置就可以了。

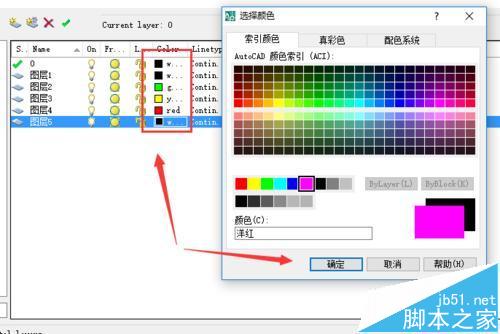

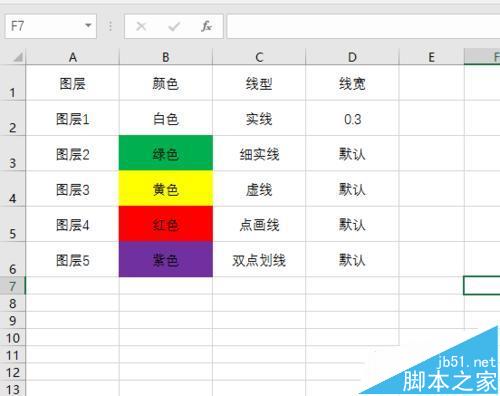

5、然后我們就是選擇我們每個圖層的線段的顏色涉資，這里我們的0圖層是不需要我們設置的，對于我們來說，0圖層是不能夠改名的，所以我們一般不用，然后其他的就根據標準設置顏色就可以了。

6、然后我們就是線型的選擇，這里我們的實線是不需要改變的額，

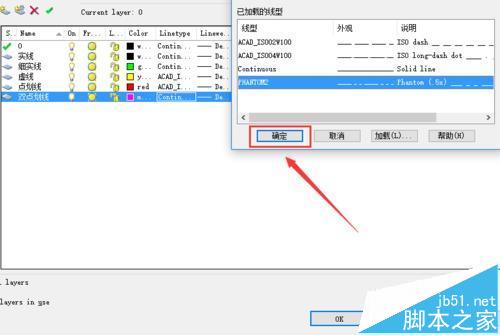

虛線的設置就是選擇ISO dash

點畫線 設置就是選擇ISO long-dash dot

雙點劃線設置就是選擇phantom（.5x）

這些線型就是點擊加載，然后我們對照上面選擇對應的線段就可以了。

7、然后我們就是對線寬的設置了，這里我們可以看到我們只需要對實線的線寬設置一下就可以了，實線的線寬設置成為0.3，默認的線寬是0.1，如果我們選擇不同的紙張的話，那么我們就需要對應的線型經行改變。

8、然后我們對上面的設置都設置完成了過后，我們就可以點擊確定了。對于我們來說，如果我們有其他的設置線段或者附加線段的話，我們可以也是可以額外增加我們的圖層的。然后就是根據大家來靈活的運用了。

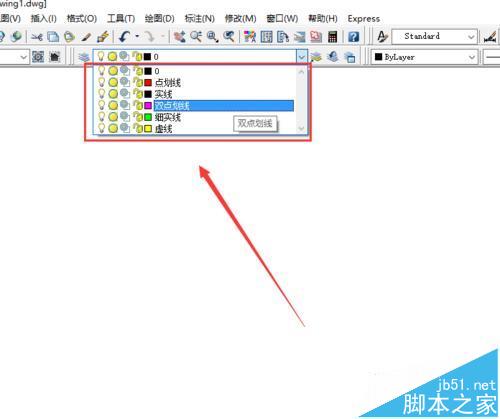

9、然后我們就可以作圖了，這里我們在做圖的時候，根據自己畫的不同，需要記住改變我們的圖層，這里對于我們后面的修改也是有幫助的，所以說，圖層不只是單單的方便畫圖，有時候對于我們的修改也是非常有幫助的。
