AUTOCAD繪圖過程中，經常會使用到圖層工具，AUTOCAD自帶的圖層管理器在操作上往往會有些不便，下面給大家介紹一款AUTOCAD圖層管理插件，能夠大大簡化圖層操作的步奏，提高繪圖效率。

1、下載并解壓AutoCAD圖層管理插件hp_CAD_20110404.lsp（包含7個快捷鍵）：點擊下載

2、打開AutoCAD，在命令行輸入ap命令—選擇解壓后的文件夾并加載插件

3、點擊“內容”—“添加”—選擇圖層管理插件

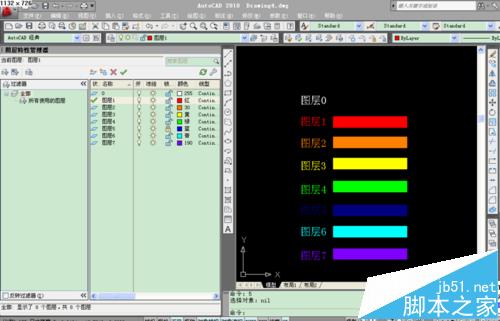

4、以上為插件加載過程，其他插件加載過程也是用這種方法。下面以一個簡單的實例來說明下圖層管理插件的使用，如圖所示:在cad中分別建立8個圖層，使用不同顏色來區分

第一條命令講解：1+空格

命令效果：選擇層除外，關閉其它所有層

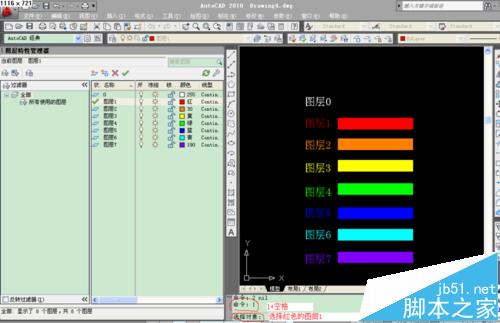

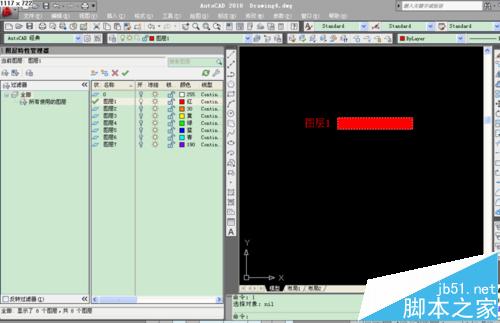

實際操作：在命令行輸入：1  敲下空格鍵 選擇紅色的圖層1，就會只顯示圖層1中的所有圖形，其他圖層元素全部隱藏，如圖所示

第二條命令講解：2+空格

命令效果：打開所有層

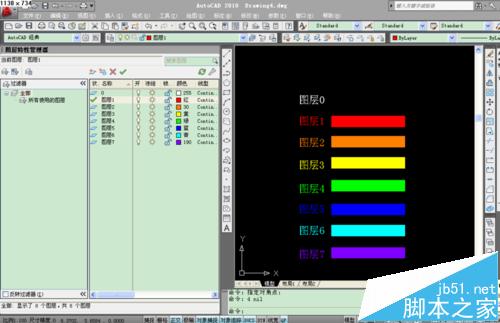

實際操作：在命令行輸入：2  敲下空格鍵 所有隱藏的圖層會全部被顯示，如圖所示

第三條命令講解：3+空格

命令效果：關閉選擇層

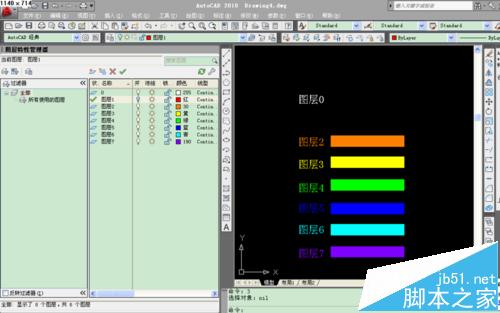

實際操作：在命令行輸入：3  敲下空格鍵 選擇紅色的圖層1，就會關閉圖層1中的所有元素，其他圖層元素正常顯示，如圖所示

第四條命令講解：4+空格

命令效果：取消所有上鎖層

實際操作：在命令行輸入：4  敲下空格鍵 所有上鎖圖層會全部被解鎖，如圖所示（我們預先把1 3 5圖層鎖定）

第五條命令講解：5+空格

命令效果：鎖定所選圖層

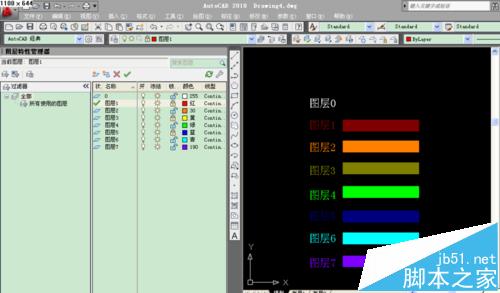

實際操作：在命令行輸入：5  敲下空格鍵 選擇藍色的圖層5，就會鎖定圖層5中的所有圖形，其他圖層元素正常顯示，如圖所示

第六條命令講解：6+空格

命令效果：選擇層除外，鎖上其它所有層

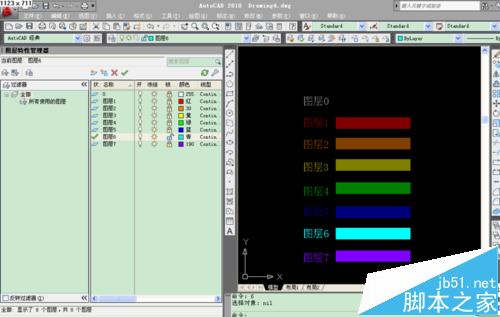

實際操作：在命令行輸入：6  敲下空格鍵 選擇青色的圖層6，就會鎖定除圖層6外的其他所有圖形，如圖所示

第七條命令講解：7+空格

命令效果：設當前層(點選圖形設為當前層)

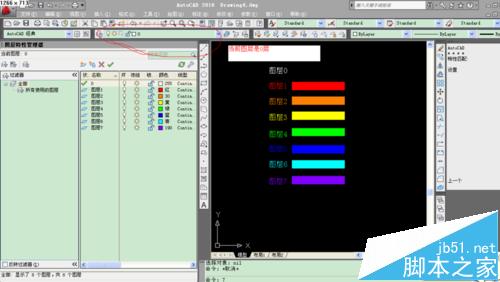

實際操作：在命令行輸入：7  敲下空格鍵 選擇紫色的圖層7，就會將圖層7設置為當前圖層，如圖所示

注意事項：工具加載后如無法使用，請重啟AUTOCAD軟件。
