當需要在CAD中利用Excel中的大量數據繪制簡單重復圖形的時候。徒手繪制明顯不是明智的選擇。此時利用Excel 直接繪制會使我們的工作簡潔很多。

1、打開Excel，輸入數據。

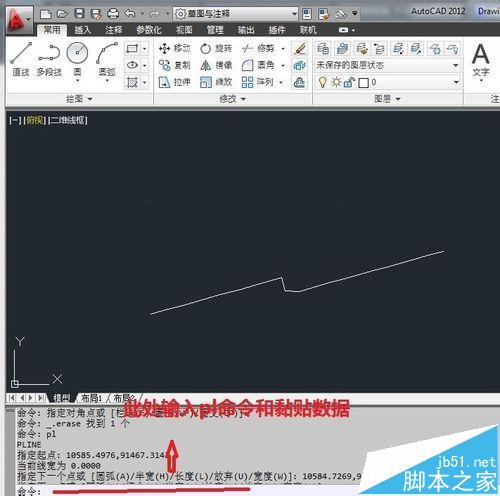

2、復制B列的數據。打開CAD，輸入“pl”,回車。然后在命令行直接“Ctrl+V”可以以這些點直接生成一條多段線。

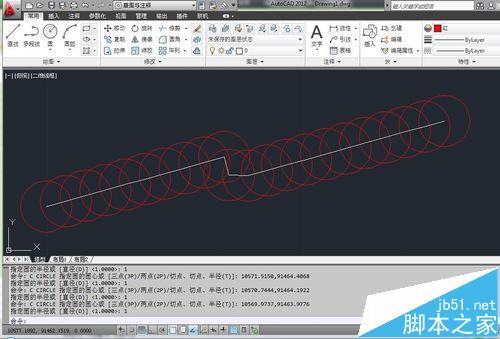

3、上面的例子相當簡單，但是引我們思考。為什么可以直接復制呢？其實CAD是可以讀取從Excel在復制過去的內容的。那么我們就可以把所有可以在命令行輸入的內容在Excel中編輯出來然后“Ctrl+C”“Ctrl+V”就OK了。如下面，我們就用上面的那些數據為圓心繪制半徑為1的圓。

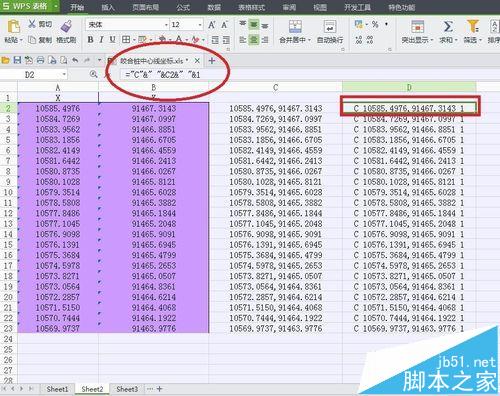

4、在Excel中另起一列輸入（="C"&" "&C2&" "&1）括號內的內容。其中C是CAD中畫圓的快捷鍵，上式C后跟一空格，在CAD中相當于確定命令，接下來C2為圓心坐標，空格，半徑1。&符號在Excel中是連接符號。

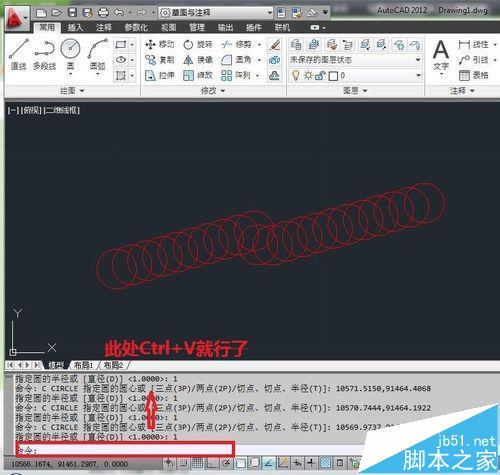

5、下拉上式得到全部數據的命令。復制該列數據，在CAD命令行”Ctrl+V“。

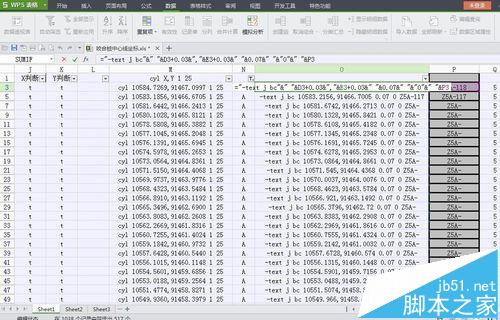

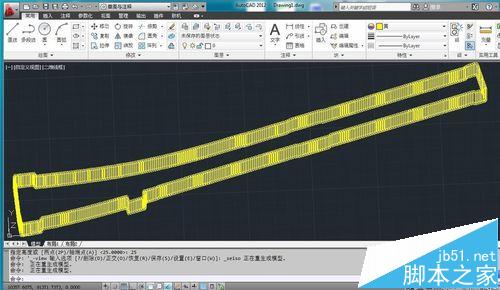

6、從上面可以看出來使用Excel輸入在某些時候比用徒手繪制要來得簡潔。我們也可以繪制更復雜的圖形。比如上面的數據我就是從咬合樁數據得來的。我要繪制的是咬合樁樁的三維圖。我們可以以“圓柱體”命令cyl開頭寫出咬合樁的通用表達式。然后直接畫圖。也可以寫出標注的表達式然后統一標注。這些就不在詳細講述了，更多的應用還要靠自己去發現。
