cad導出PDF是常用的功能之一，導出彩色PDF有時候會更加利于工作，我來分享一下cad導出彩色PDF的方法。

1、打開cad圖紙，我們繪制cad圖紙的時候一般都會分很多圖層，各個圖層也常常會設定為不同的顏色以便于區分。

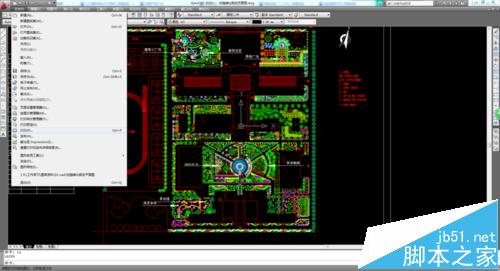

2、在工具欄中選擇“文件-打印”，或使用快捷鍵“Ctrl+P”，進入打印設置。

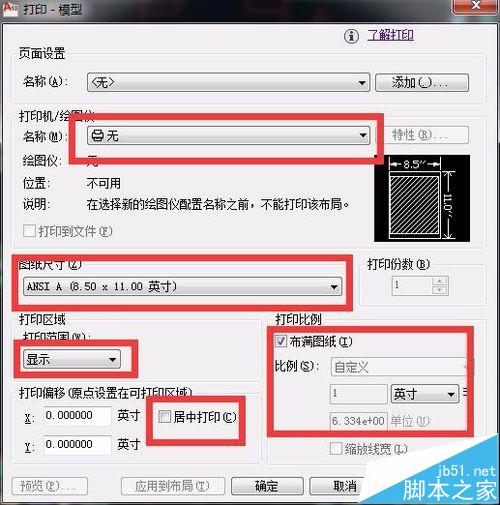

3、在打印設置中，打印機名稱、圖紙尺寸、打印范圍、打印比例、打印偏移（是否居中打?。┒夹枰O置

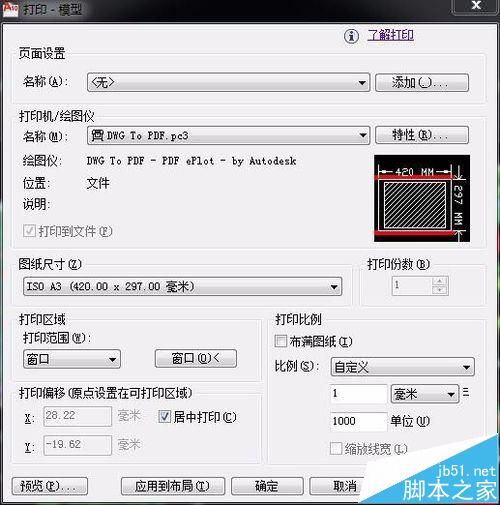

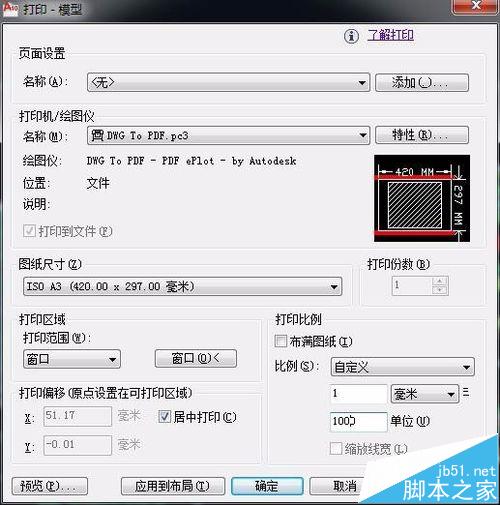

4、下圖為以打印A3大小PDF為例所做的設置。其中打印范圍選項需要選擇“窗口”，然后在cad圖紙中自行選擇需要打印的范圍，比例則根據圖紙、打印頁面的大小不同而自行設置。

5、導出PDF的顏色選項需要點擊右下角這個小箭頭才會顯示。

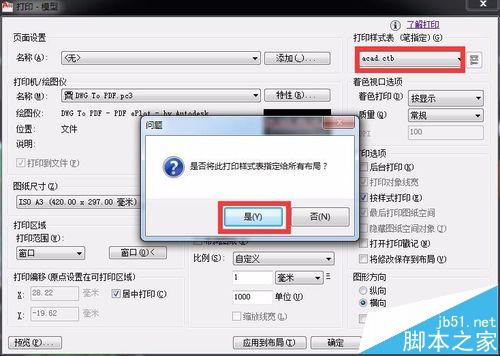

6、點擊“打印樣式表”，選擇acad.ctb（其他的也可以，但是acad這個是最方便的）。

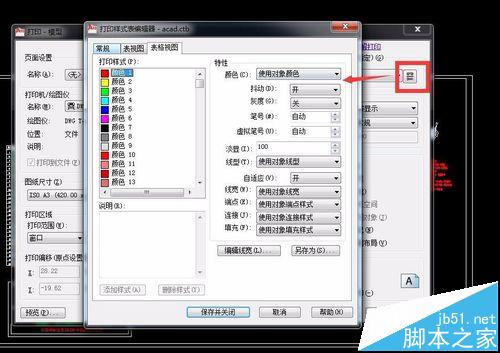

7、點擊右側的工具，就會出現打印樣式表編輯器了，在里面可以根據圖層的不同顏色來設置打印的顏色。

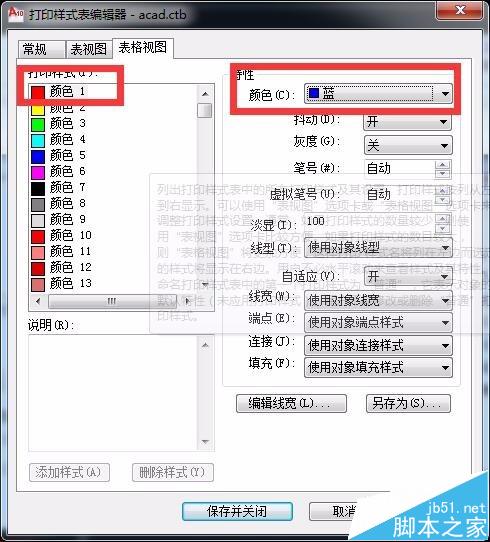

8、左邊是圖中顯示的顏色，右邊則是打印出來后顯示的顏色。比如我要圖中紅色的線打印出來后顯示藍色。

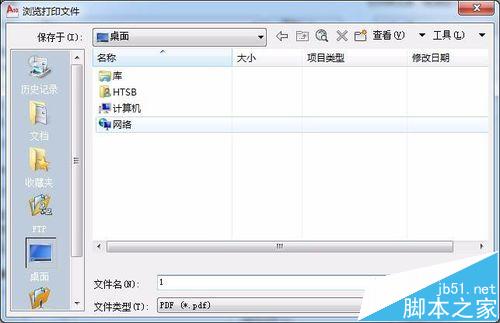

9、保存并確定后選擇PDF存儲的位置。

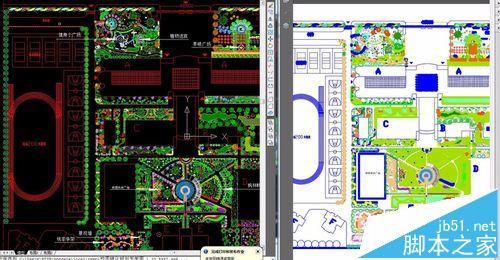

10、打印成功。圖中紅色線條成功顯示為藍色。

注意事項：圖層一定要分清楚，顏色一定要分清楚。
