該經驗為大家分享一篇制作手柄的教程。

1、雙擊或者右鍵選擇打開你的cad軟件，該經驗以cad2014為例，其他版本的CAD均可使用這方法。設置好圖層特性。

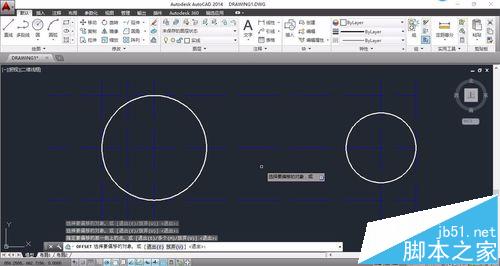

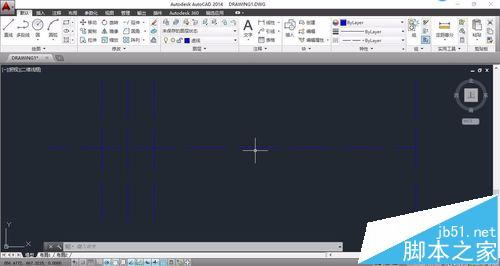

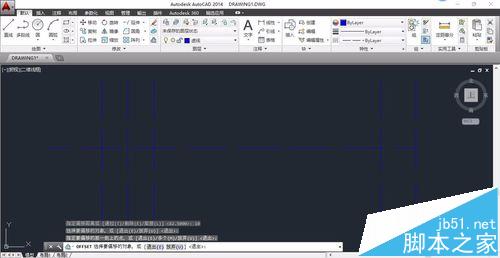

2、繪制水平中心線120mm，豎直50中心線mm。將豎直中心線分別向左向右偏移7.5個單位，向右偏移82.5個單位。將最右的中心線向左偏移10個單位。

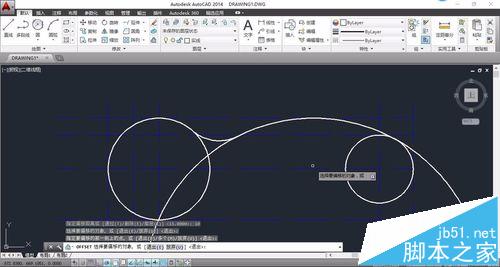

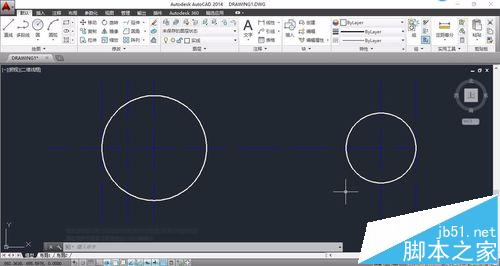

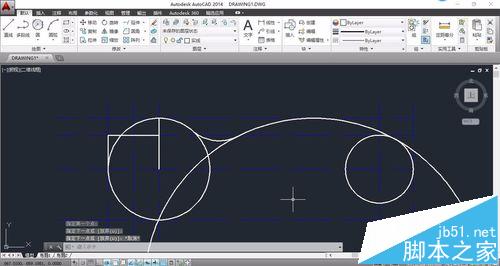

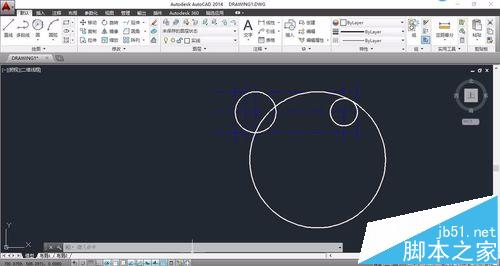

3、繪制2個半徑分別為15和10的圓。將水平中心線上下偏移15個單位。使用相切相切半徑繪制圓，半徑為15mm。

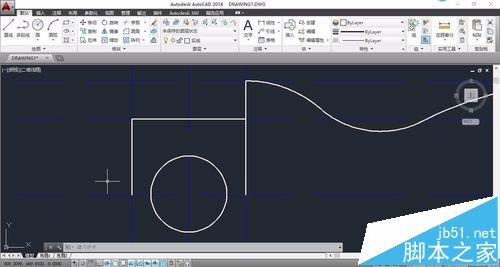

4、繪制圓角，圓角半徑為12mm。將水平中心線向上偏移10個單位。繪制3條實線，如下圖所示。

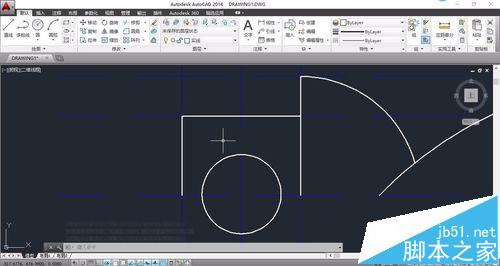

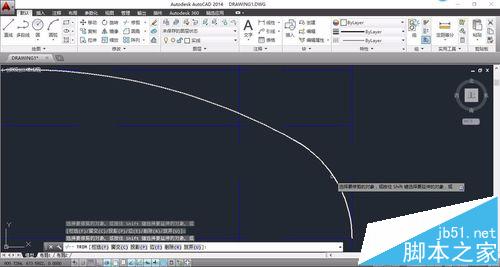

5、繪制半徑為5的圓，在中心線的交點處。修剪左邊圓部分的線條。修剪右邊圓部分的線條，與上一步一樣，使用修剪工具。

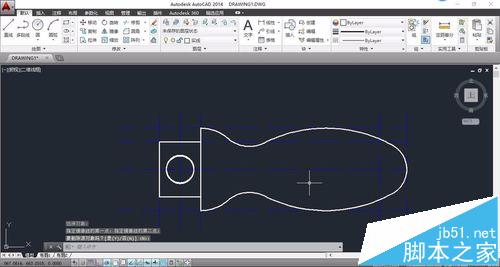

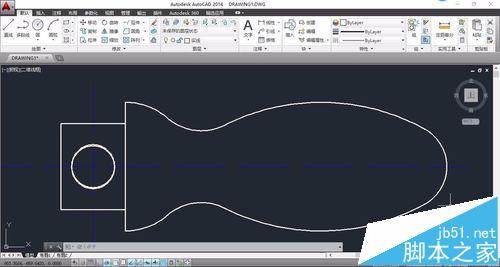

6、鏡像所畫的線條，就變成一個手柄。刪除多余的線條。就完成了手柄的繪制操作。
