在CAD的使用過程中，有時候需要要用到大量坐標的提取，如果單純的去手動一個個的提取，將花費大量的時間和精力，而且還容易出錯。本經驗就來簡單的闡述下CAD中批量提取坐標的方法。方法主要有2個：一是利用“list”列舉工具；一是利用CAD“數據提取”工具。現分別將步驟演示如下：

方法一、利用數據提取工具提取坐標

數據提取工具是根據圖層來提取數據的，所以在提取數據前，務必保證需提取數據在同一個圖層。步驟如下：

1、工具——數據提取。

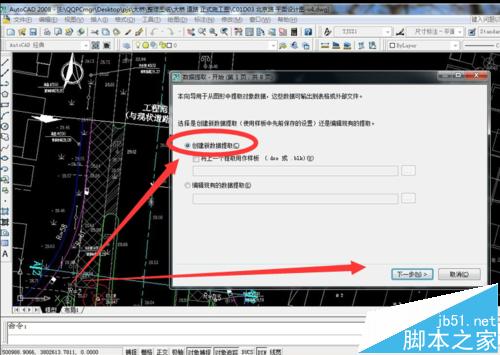

2、選擇“創建新數據提取”，點擊下一步。

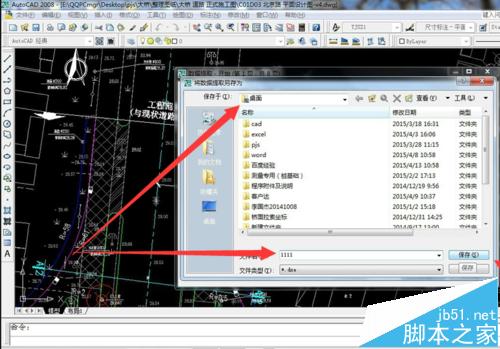

3、指定保存位置和名稱。

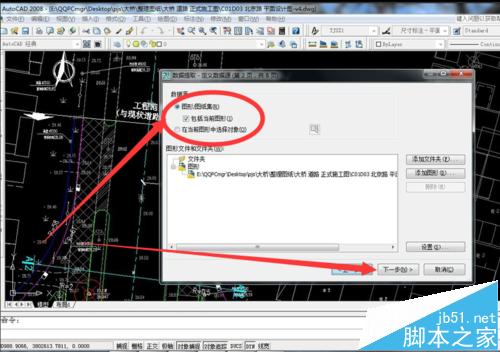

4、選擇數據提取范圍，勾選當前圖形，下一步。

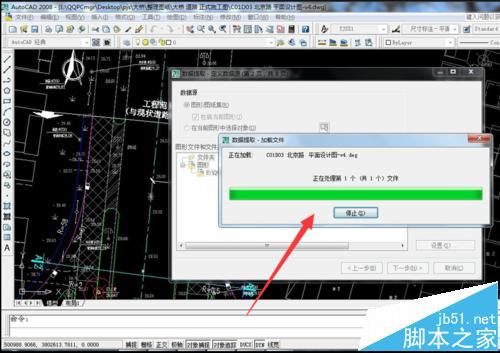

5、加載成功后，可看見各個圖層的數據。

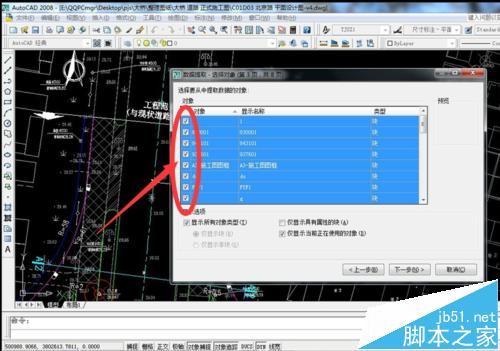

6、選擇你需要提取數據的圖層。

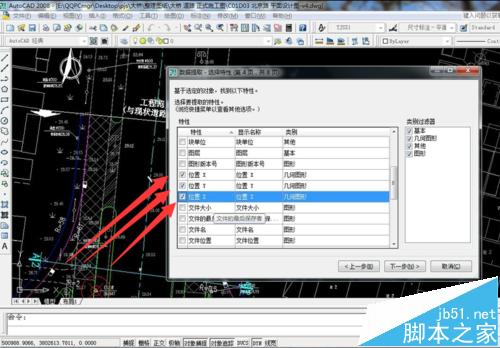

7、選取你需要提取的內容，選擇點的坐標X、Y、Z坐標。如果是cad2010以上的版本，則只需選中“圖形幾何”就可提取坐標了。

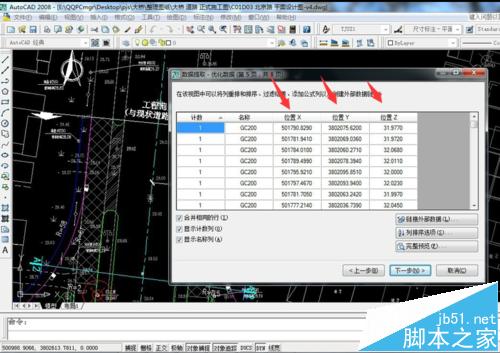

8、可以看見提取到坐標及點名，下一步。

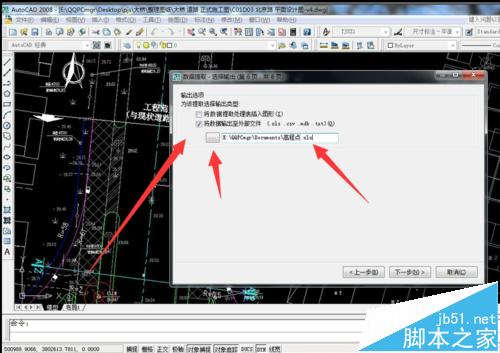

9、選擇“將數據輸出至外部文件”，指定文件格式為“xls”，excel格式，指定保存位置，點擊下一步，完成。

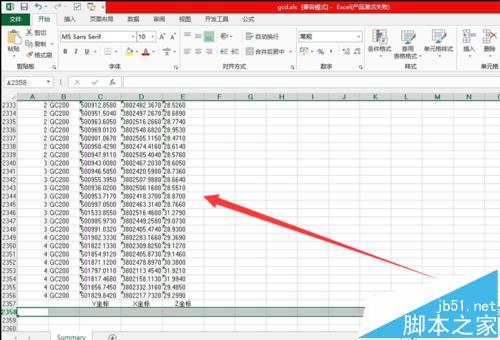

10、輸出成果顯示：

方法二、利用list工具提取坐標

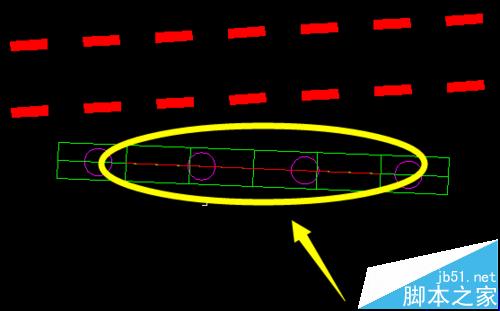

1、如圖所示，根據要求，需要提取這5個點的坐標。

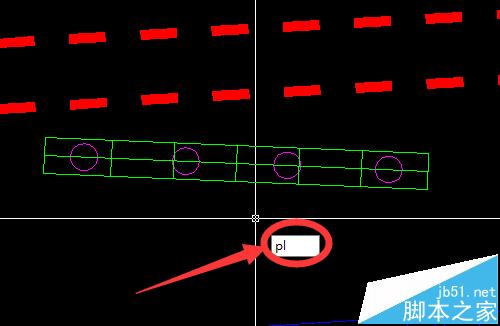

2、輸入多線段命令“pl”，回車。

3、按照順序，利用多線段工具，挨個點取5個點。

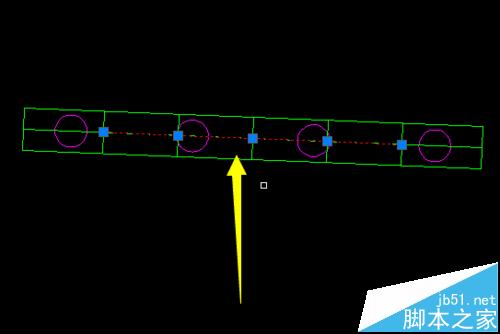

4、選中這條多線段。

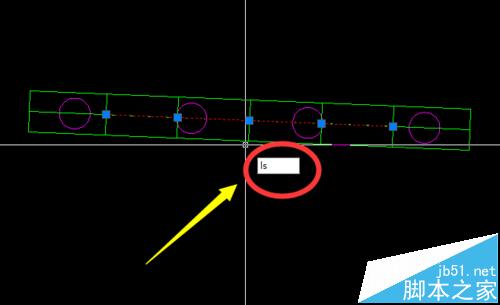

5、輸入命令“list”，回車。

6、在彈出的對話框中，可以看見剛剛提取的5個點坐標。
