在我們CAD標注中經常出現到標注尾數小數的情況.特別是建筑標注精確到毫米單位.建筑標注的尾數通常是采取四舍五入的方式計算的.但是我們實踐中圖紙標注時候尾數經常出現的如:186，412等.這樣的情況下，我們基本都采用”文字替代”方式來手動修改成如:185，410等.少量的修改大家應該都能應付的，但是大量這種情況怕是難以招架的.

這幾天看一同事的全套圖紙中，所有的標注無一出現上述的零碎小數(手動修改難免還是有漏網之處的沒覺察修改的).先是一陣佩服出圖之人的心細之處，后來打開他們的標注設置欄才發現這是有技巧的.雖然是簡單的一個小小的設置(這片貌似不少同志們都忽略的一個角落).但是給我們帶來很大的方便，省去勞神費力的一個一個去修改的.

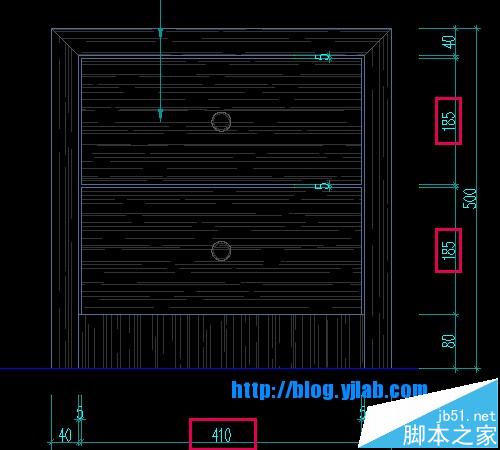

現在結合圖文介紹給大家(圖中所示的是最簡單的標注示范)

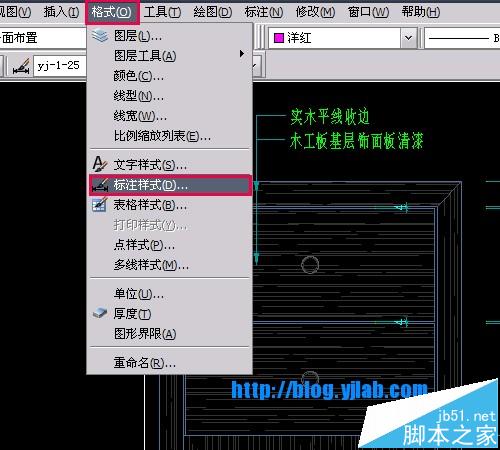

1、直接進入標注樣式面板(命令:D 或 菜單欄 格式>標注樣式).

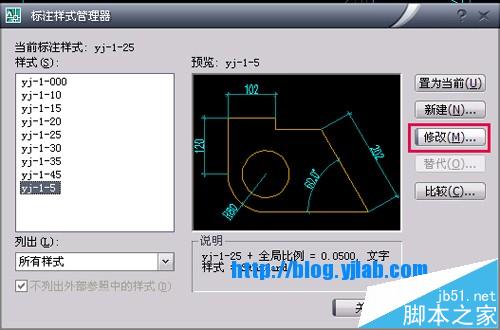

2、選中需要修改的樣式(這些樣式要一個一個修改的)點擊”修改”.

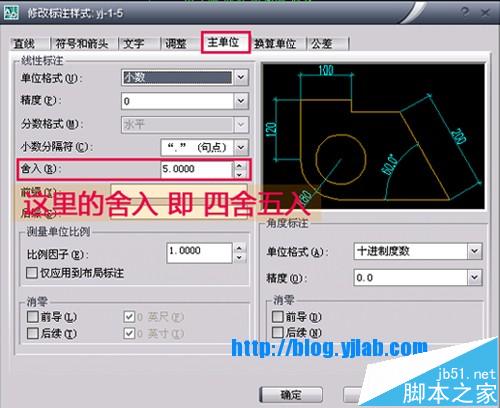

3、進入修改面板>主單位菜單>找到單位格式中的小數舍入>將原來的0.0000改為5.0000>確定。如此設置后，每次標注時候，軟件會自動進行四舍五入的方式執行，應該給大家省去不少煩惱吧 :)……

4、修改好各標注樣式中的小數，設置后看看原來的圖是否有變化呢.嘿嘿…

注意事項：

本案例介紹的舍入方式適用于建筑圖紙，諸如 精確度非常高的機械模具類的千萬不要如此設置，貌似各行業針對標注小數精確的要求不同。
