做建筑設計時用天正畫墻體是最省時省力的，但是常常會有墻體之間不能連接的現象，我來介紹一下自己的經驗。

1、打開天正軟件

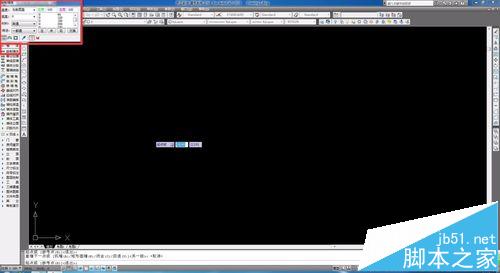

2、選擇左側工具欄“墻體-繪制墻體”

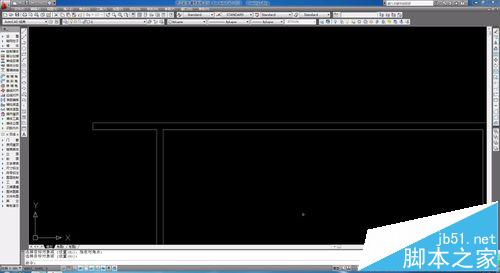

3、正常狀態下，墻體相交會自動刪除相交線

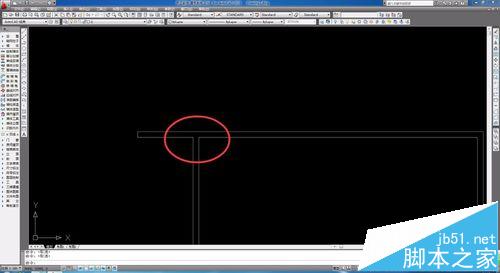

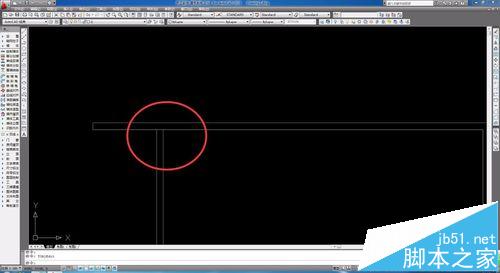

4、墻體之間互相不匹配的情況下則會顯示相交線。

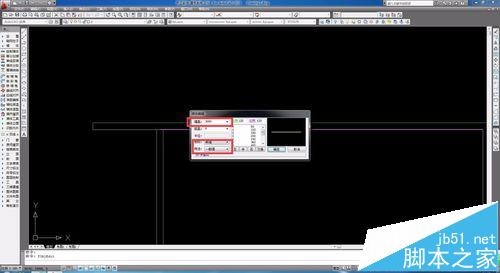

5、雙擊墻體查看墻體屬性，發現是因為墻體性質不同而引起不能連接。可以在屬性中編輯使兩個墻體屬性一直則可。

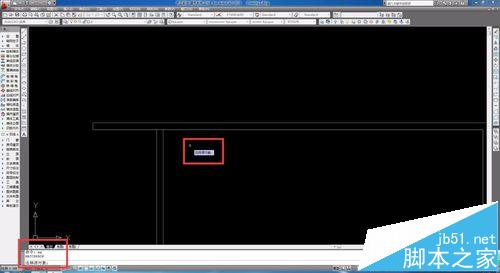

6、或者使用快捷鍵“MA”，格式刷工具，將不同的墻體進行特性匹配。
