CAD提供了縮放（SCALE）命令來縮放圖形的尺寸，但縮放命令只能進行等比縮放，也就是各個軸向上的比例相等。有些情況下，我們希望圖形沿不同軸向按不同比例縮放，如果遇到這種情況怎么辦呢？這個問題對于初學者可能有點難度，對于使用一段時間CAD的人來說不是什么難題，方法無外乎下面兩種：如果圖形比較簡單，需要單方向調整尺寸時，可以使用拉伸(STRETCH)命令。

一、如果圖形比較簡單，需要單方向調整尺寸時，可以使用拉伸(STRETCH)命令

1、拉伸命令的快捷鍵是S，可見他是設計人員經常使用的命令。拉伸命令就是將圖形被框選的頂點按指定方向移動，從而達到修改圖形尺寸的目的。拉伸的方向可以用光標控制，因此可以沿軸向移動，也可以沿其他方向移動，如下圖所示。

2、因此，只能說在某些情況下拉伸可以滿足不等比縮放的需要。當圖形所有頂點都被框選時，拉伸的效果等同于移動。而且圓、橢圓等一些圖形是無法被局部拉伸的。

二、做成圖塊，調整圖塊各向比例

1、用圖塊B命令將圖形創建為圖塊。

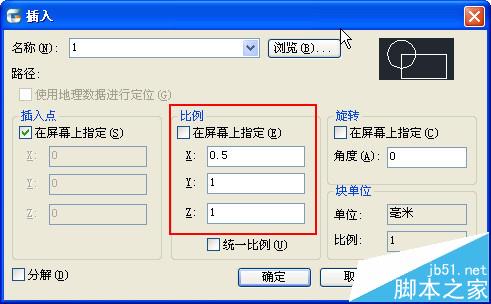

2、插入剛創建的圖塊，并在插入對話框中設置各軸向比例，如下圖所示。如果創建這個圖塊只是為了不等比縮放圖形，創建完圖塊后，可以直接在特性面板（CTRL+1）中修改圖塊各軸向的比例。

3、如果需要圖形變回分解、可編輯狀態的話，需要炸開X圖塊。

4、如果此圖塊不再使用，最好用PU命令將這些臨時定義的圖塊清理掉。

總結

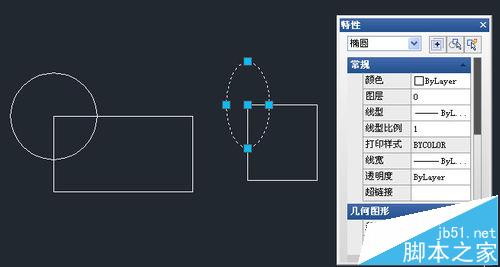

1、各向比例不相等的圖塊是無法用參照編輯（REFEDIT）命令編輯的，在以前很多人遇到圖塊雙擊不能編輯的問題都是這個原因。高版本CAD的塊編輯（BEDIT）編輯的是塊定義，雙擊非等比縮放圖塊可以進行編輯。對圖塊進行不等比縮放，不僅會帶來圖形外觀的變化，一些圖形數據也會發生變化，例如炸開這樣的圖塊，圓會變成橢圓，如下圖所示。

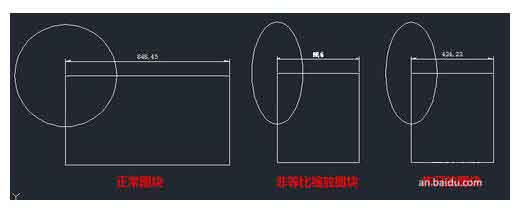

2、如果要縮放的圖形包含標注，在圖塊被縮放后，標注尺寸值不會變，但文字和箭頭都會變形，但炸開后，標注會恢復正常，標注值也會自動更新，如下圖所示。

3、其實我也沒有什么特別的技巧，只是大家常用的一些方法，同時將自己發現的一些相關現象給大家說一下，希望寫出來對初學者能有一些幫助。

注意事項：

CAD低版本不支持塊編輯（BEDIT）
