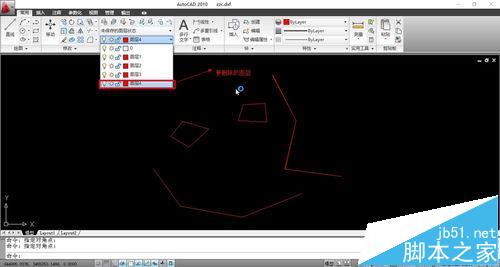

在AutoCAD中有多個圖層，每個圖層中都有一些要素，我們會發現有時候我們想要刪除某個圖層的時候，在圖層管理器中卻怎么也刪除不掉。這是因為在CAD中如果某個圖層里面有要素的話是不能刪除的。下面就給大家介紹一下在CAD中刪除圖層的方法。

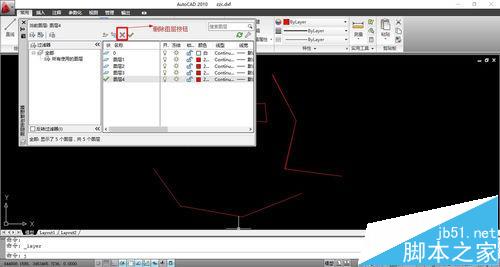

首先來看一下如果我們在CAD中刪除那些有元素的圖層時彈出的提示。

方法一：

我們可以先將要刪除的圖層中的要素全部刪除掉，然后再刪除該圖層就可以了，這個方法適合圖層中要素比較少的情況。

方法二：

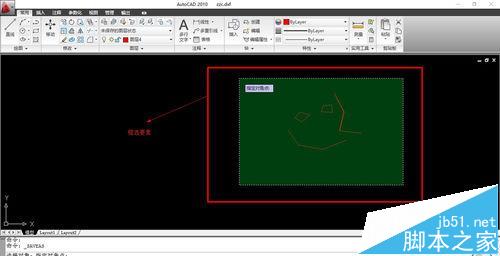

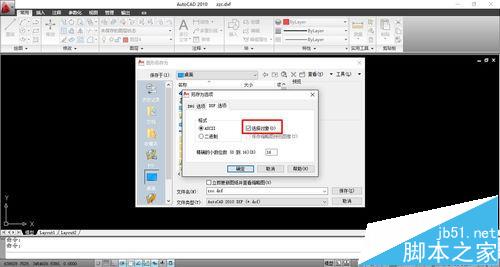

首先將我們要刪除的圖層給關閉掉，然后在CAD的主菜單中選擇【另存為】選項，打開另存為對話框，選擇文件的保存類型為DXF。然后在對話框的菜單欄中依次點擊【工具】——【選項】，彈出【另存為選項】對話框，將【DXF選項】中的復選框【選擇對象】勾選上，點擊【確定】，然后點擊【保存】，這時候用鼠標框選中CAD文件中的所有文件，然后點擊鼠標右鍵，結束保存操作，這個時候就把所有選中的圖層中的要素保存在了新的CAD文件中，而關閉掉的圖層就自動消失了。這樣就完成了圖層的刪除。

注意事項：

上面的方法二中，在保存CAD文件時，要將文件類型設置為DXF類型時才能成功，否則不會成功。
