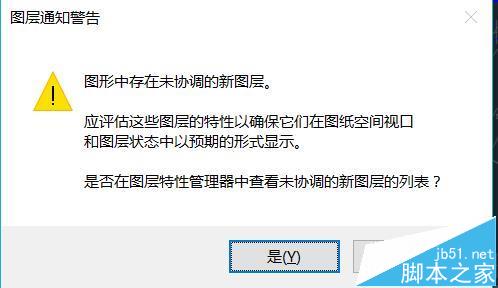

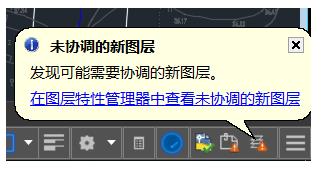

在CAD中，有時打印會遇到“存在未協調的新圖層”的警告，如下圖所示，下面我為大家分享一下原因和解決辦法。當您附著外部參照或插入塊時，可能會添加新圖層。如果添加了新圖層，這些新圖層就是未協調的新圖層，系統將在圖層管理器中自動創建“未協調的新圖層”過濾器，在執行打印操作后，將會彈出警告對話框、狀態欄顯示氣泡，以引導你檢查這些新添加的圖層。

方法一：關閉圖層通知功能

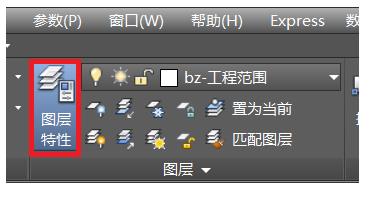

1、單擊“常用”選項卡 -“圖層”面板 中的“圖層特性”  按鈕。

2、在彈出的“圖層特性管理器”中，單擊“設置”按鈕，該按鈕位于右上角。

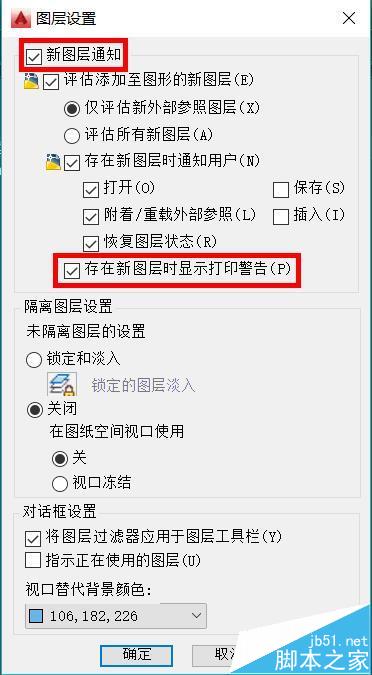

3、在彈出的“圖層設置”對話框中，取消選中“存在新圖層時顯示打印警告”?；蛘咧苯尤∠x中“新圖層通知”。這樣可以一勞永逸的解決“協調新圖層”問題。

方法二：協調新添加的圖層

這個方法我們之前已經介紹過了，感興趣的朋友可以點擊《cad中出現圖層未協調是怎么回事？》查看。
