一些簡單的機械圖紙只有幾個圖層，在圖層管理器中操作這些圖層非常簡單，但有些圖紙，如建筑圖紙卻有上百個圖層，要在這些圖紙中找到我們要操作的圖層就比較費勁了。如果我們要頻繁操作圖紙狀態，我們就可以設置圖層過濾器，通過設置一些過濾條件，可以只在圖層管理器中顯示滿足條件的圖層，縮短查找和修改圖層設置的時間。

一、所有使用的圖層

1、在圖層特性管理器中已默認添加了一個過濾器：所有使用的圖層，可以顯示所有圖層上有圖形對象的圖層，也可以勾選“反轉過濾器”，顯示所有沒有對象的圖層。如下圖所示。

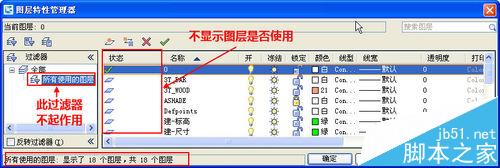

2、從上圖中我們可以看出，圖紙中共有131個圖層，其中有37個圖層是沒有圖形的空圖層。在CAD高版本，默認不顯示圖層是否使用的狀態，也就是SHOWLAYERUSAGE變量被設置為0，在這種情況下，“所有使用的圖層”這個過濾器就不起作用了，如下圖所示。

3、如果需要此過濾器起作用，需要輸入SHOWLAYERUSAGE，回車，輸入1，回車，將顯示圖層是否使用的狀態打開。

二、圖層特性過濾器

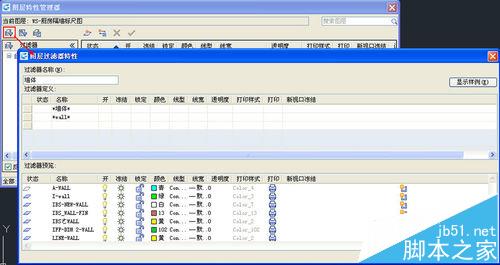

1、在“圖層過濾器特性”對話框中單擊“新建特性過濾器”按鈕可以根據自己需要來設置過濾條件，諸如圖層是否使用、圖層名稱以及圖層的開關、凍結、顏色、線型等各種狀態。一次可以一行或多行過濾條件，每一行也可以設置多個特性。如果要設置多個過濾器的話，最好給每個過濾器取一個比較容易分辨的名稱，例如我們在一張建筑圖紙中可以將與墻體相關的圖層過濾出來，過濾器名稱被命名為“墻體”，如下圖所示。

2、在上面的過濾器中，我們設置了兩個過濾條件，都是用名稱來過濾的，分別是*墻體*和*WALL*，就是將圖層名字中帶墻體和WALL的圖層都過濾出來，過濾結果如下圖所示。

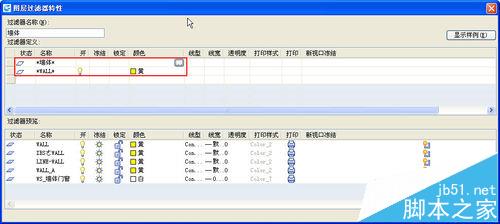

3、在這個過濾器設置過程中，只用了名稱一個條件，在實際應用中，我們可以設置名稱的同時，還可以添加其他條件，例如圖層是否開關，是否有圖形、是什么顏色等等，如下圖所示。

三、組過濾器

所謂“組過濾器”，就是不用設置過濾條件，由用戶自己通過添加圖層來定義的過濾器。我們可以將一些需要同時關閉、凍結或鎖定的圖層設置成一個組，設置好組后，直接在圖層管理器中右鍵單擊組名，就可以在右鍵菜單中選擇開關、凍結或鎖定這一組圖層。組過濾器的定義方法很簡單：

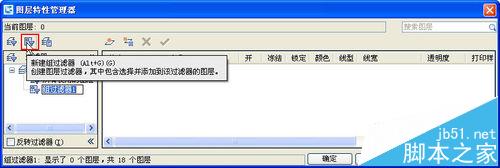

1、在圖層特性管理器中單擊“組過濾器”按鈕，就可以創建一個組過濾器，此時可以給過濾器起一個名字。如果這是沒起名字也沒關系，隨時可以右鍵單擊此過濾器，選擇“重命名”來改名字。

3、然后就是在組過濾器中添加圖層了，CAD提供了兩種添加圖層的方法：

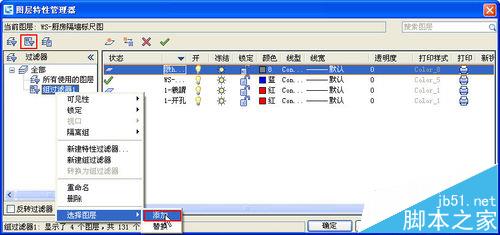

1）右鍵單擊組過濾器，在菜單中選擇“選擇圖層>添加”，然后可以在圖形窗口中拾取圖形，將這些圖形所在的圖層添加到組過濾器中。如下圖所示。

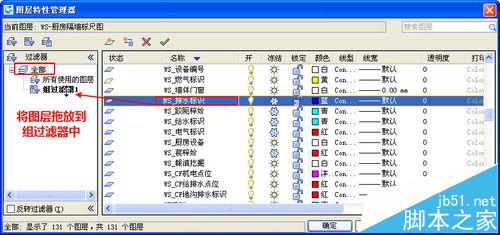

2）在過濾器列表中切換到“全部”或其他過濾器，然后將右側列表中的圖層拖動到“組過濾器”名字上，如下圖所示。

4、除了可以在組過濾器中添加圖層外，還可以“替換”圖層，當然也可以從組過濾器中刪除圖層。組過濾器的右鍵菜單和圖層列表的右鍵菜單選項很多，此處就不再詳細介紹了，大家一看就明白了。

小結：

如果你的圖層非常多又需要頻繁開關時，不妨試試圖層特性過濾器和組過濾器，設置好過濾器可以反復使用，磨刀不誤砍柴工。

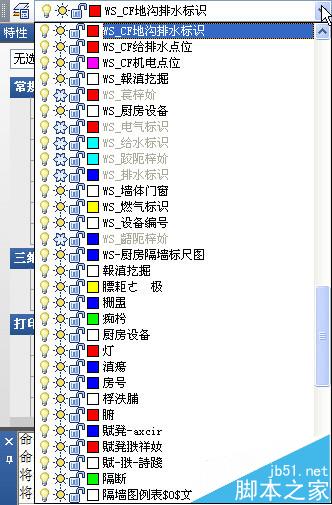

注意：這些圖層過濾器只是在圖層管理器中起作用，并不會對工具欄和面板中顯示的圖層列表起作用，那個列表還是會顯示所有圖層。在圖層列表中要想快速找到需要的圖層，可以利用常規的技巧，可以輸入圖層名的第一個或頭兩個字母，如果圖層名是中文那就算了。

注意事項：

高版本和低版本中默認狀態下“所有使用的圖層”過濾器的狀態不同。
