圓角命令是FILLET，圓角功能可使用與對象相切且指定半徑的圓弧來連接兩個對象。可以創建兩種圓角，內角點稱為內圓角，外角點稱為外圓角。可以圓角的對象有圓弧、圓、橢圓、橢圓弧、直線、多段線、構造線、三維對象等。倒角（CHAMFER）命令在線連接處生成斜角，可以通過設置距離和角度來設置斜角的尺寸，其他操作和技巧跟圓角基本相同。因此下面將用圓角命令來介紹一些兩者通用的一些技巧。

一、到圓角的基本操作

1、我們可以繪制任意的圖形來進行下面的練習，但必須事先知道圖形的尺寸，以便可以設置合理的圓角半徑。繪制一個尺寸為200X150的矩形，如下圖所示。

2、輸入F，按空格鍵或回車（后面都簡寫為回車），執行圓角命令，輸入R，回車，輸入50作為圓角半徑，如下圖所示。

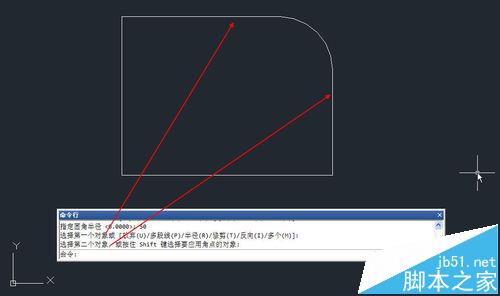

3、回車，在提示選擇選擇第一個和第二個對象時分別單擊矩形的兩條相鄰的邊，就可以創建出圓角來，如下圖所示。

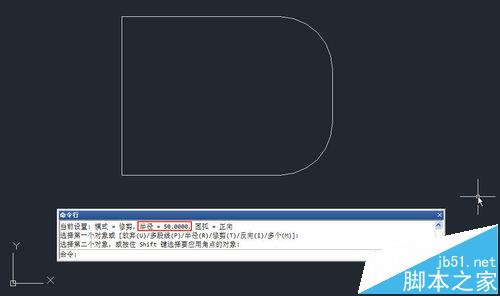

4、回車，重復命令，直接選擇矩形的另外兩條相鄰邊，創建一個新的圓角，如下圖所示。

5、我們設置過圓角半徑后，下次將默認使用此半徑，無需重復設置，因此可以連續創建相同半徑的圓角，直到需要設置其他半徑為止。最終設置的圓角半徑會跟圖紙一起保存，也就是說我們下次打開這張圖紙，還可以繼續使用之前設置的圓角半徑。

二、修改和刪除圓角

1、創建完一個圓角后，如果需要修改圓角半徑或刪除圓角，只需重新設置半徑為其他數值或0，然后再選擇圓角的兩條邊，就可以完成圓角的修改和刪除。輸入F，回車，輸入R，回車，輸入20，回車，選擇已經生成圓角的兩條邊，將半徑50的圓角改成半徑20，如下圖所示。

三、在多段線上一次性創建多個圓角

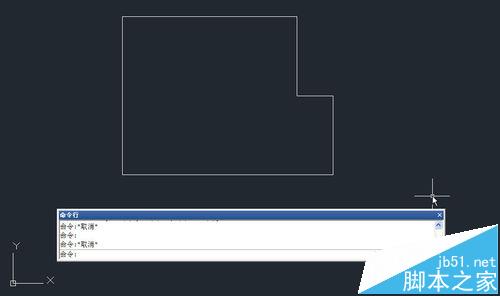

1、假如在一條連續的多段線上所有角點都要創建相同半徑的圓角，我們沒有必要一次次的單擊選擇相鄰的線段，可以利用圓角的多段線選項。為了更好地觀察多段線倒圓角的效果，我們可以繪制一條復雜一些的多段線，線段有長有短，如下圖所示。

2、輸入F，回車，輸入R，回車，輸入50，回車，輸入P，回車，命令行會提示讓選擇多段線，單擊繪制好的多段線，將一次性生成所有圓角

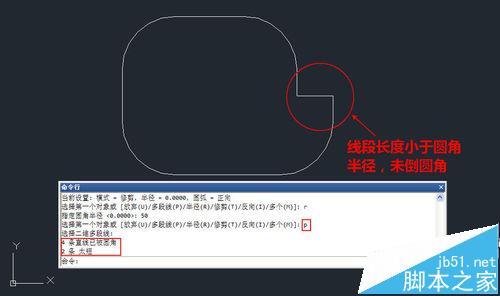

3、線段長度小于圓角半徑時無法生成圓角，命令行會告訴我們生成的圓角數量和未生成圓角的數量。

四、利用圓角修剪和延伸圖形

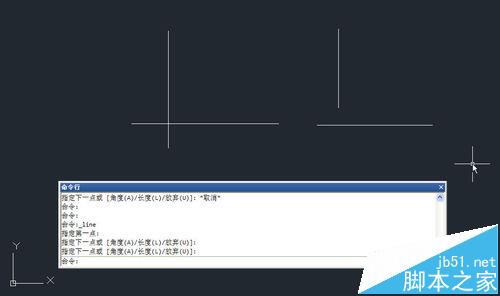

1、當兩條線交叉或未相交，我們希望將兩條線連接到一起并修剪掉多余部分時，可以用圓角命令。繪制如下圖所示的四條直線。

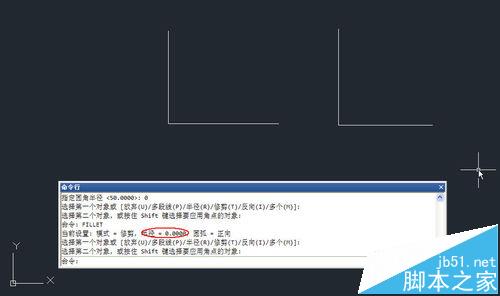

2、輸入F，回車，輸入R，回車，如果半徑不是0，輸入0，回車，分別單擊兩條直線要保留的部分，回車，重復圓角命令，單擊另外兩條直線，如下圖所示。

3、我們可以試一下用修剪和延伸來完成同樣的操作，加入比如右側的圖形，我們需要先延伸再修剪。假如兩條線都沒有出頭的話，在延伸時還的需要打開邊E的延伸選項，如下圖所示。

五、三維實體倒圓角

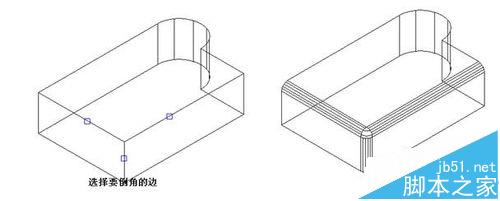

1、圓角命令不僅可以對二維線形進行倒角，也可以對三維實體進行倒角。當選擇三維實體上需要倒角的邊時，會提示輸入圓角半徑，輸入半徑后可以選擇一條或多條邊同時倒圓角，如下圖所示。

六、對平行線到圓角

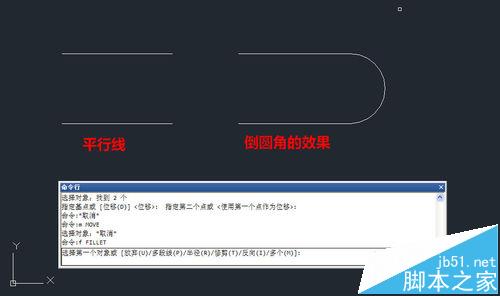

1、我們不僅可以對相交的線進行倒圓角，平行線也可以倒圓角，會自動用半圓將平行線連接起來，無需設置倒角半徑，如下圖所示。

七、修剪

1、我們可以看到圓角有一個修剪參數T，默認狀態下，在生成圓角的同時會對選擇的編輯進行修剪或延伸的操作，但如果有特殊需要的話，可以設置不修剪，生成圓角但保留原始線，如下圖所示。

八、反向圓角

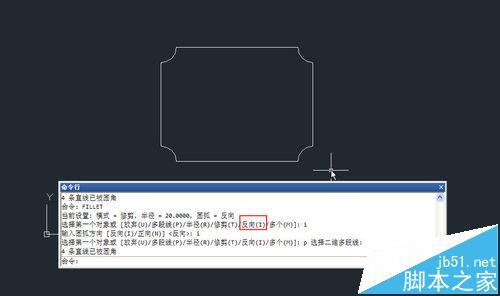

1、在浩辰CAD 2016以后版本中，圓角還增加了一個反向I參數，可以用來創建一些建筑或室內設計中經常會用到反向圓角，如下圖所示，敢興趣的可以試試。

小結：

1、上面簡單介紹了圓角的各種操作技巧和應用場景，我們可以看到圓角命令不僅可以應用到二維圖形，也可以應用到三維圖形，不僅可以完成自己的本質工作：倒圓角，還可以用于修剪和延伸圖形。

2、倒角CHAMFER命令類似，只是將半徑的設置變成了距離和角度的設置，倒角可以設置兩個距離，或一個距離加一個角度，操作相對復雜一點,。當然倒角命令應用場景也有一些差別，比如說倒角沒有辦法用在平行線上。

3、深入了解應該一個命令的各個參數選項和可能的應用場景，對于提高繪圖效率非常有幫助。

注意事項：

以上技巧適用于AUTOCAD和浩辰CAD等類似軟件。
