在插入圖塊或外部參照后，正常情況下圖塊和外部參照的全部圖形都會顯示，但有時我們只需要顯示一部分，比如說可以關閉或凍結外部參照的某些圖層，或通過裁剪只顯示外部參照的局部，下面就介紹一下圖塊或外部參照的裁剪方法，如下圖所示。

一、圖塊、外部參照裁剪的基本操作

圖塊和外部參照裁剪使用的命令是相同的，可以在菜單里選擇：修改>裁剪>外部參照或直接輸入命令XCLIP，下面我們以外部參照為例來了解一下修剪的基本操作。

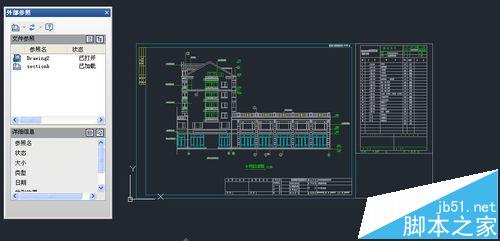

1、為了方便觀察裁剪的效果，我們開一張空圖，然后輸入XATTACH命令，將一張現成的DWG圖紙作為外部參照插入進來，這張圖紙不必太復雜，如下圖所示。

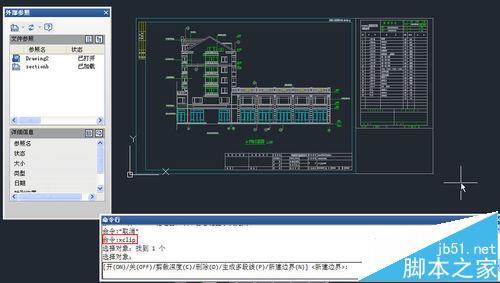

2、輸入XCLIP命令，回車，命令會提示選擇對象，單擊剛剛插入的外部參照，回車，注意看命令行會彈出了一些選項，如下圖所示。

3、暫且不管這些選項，我們看到<>里是新建邊界，這是默認選項。直接回車，命令行會提示當前的裁剪模式，并提示我們設置邊界，如下圖所示。

4、我們從選項可以看出在定義裁剪邊界時可以選擇已經繪制好的封閉多段線，可以繪制多邊形或矩形，還可以設置反向裁剪，矩形顯然是用的最多的，也是默認選項。直接回車，使用矩形邊界，在視圖中框用鼠標定義裁剪矩形的對角點，如下圖所示。

5、確定邊界矩形的位置后，我們可以看到矩形外的部分就被裁剪掉了，如下圖所示。

二、反向裁剪

所謂反向裁剪，就是將邊界內部的圖形裁剪掉，而保留邊界外的部分，如果我們需要在劊或外部參照上局部開一個窗口的時候，可以使用反向裁剪。我們繼續用上面的例子來進行練習。

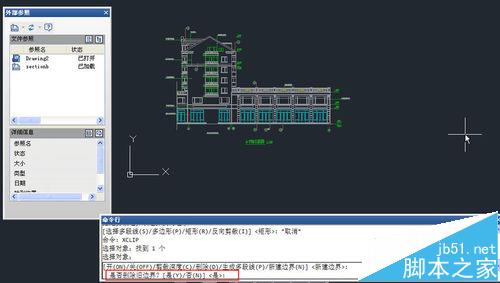

1、輸入XCLIP命令，回車，選擇外部參照后回車，采用默認選項<新建邊界>，回車，此時會提示我們是否刪除舊邊界，如下圖所示。

2、回車，確認刪除舊的邊界，命令行提示指定邊界和設置反向選項時輸入I，回車，軟件會提示我們現在為內部模式，然后可以繼續設置邊界，如下圖所示。

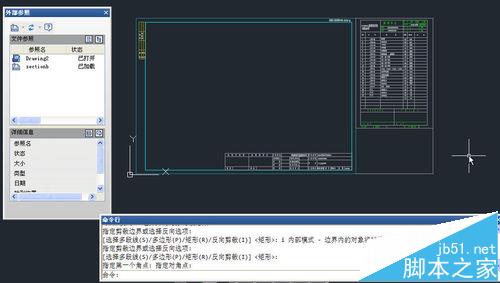

3、回車，使用默認的矩形邊界，仍然框選相同的區域，觀察反向裁剪后的效果，如下圖所示。

三、XCLIP其他選項簡介

上面介紹了外部參照裁剪的最基本操作，下面將XCLIP的其他參數簡單介紹一下：

開/關：保留邊界，但可以設置是否顯示裁剪效果。

刪除：可以將設置好的邊界刪除。

生成多段線：利用現有邊界生成多段線

裁剪深度：這個比較難理解一點，但如果只畫平面圖的話，這個通常也不用設置。當圖中有三維模型或者二維圖形不在同一平面時才使用這個參數。三維實體有高度，所以剪裁平面有一個相對的深度，從確定平面往下是負值，往上是正值，比如100高度有一個圓，0高度也有一個圓，剪裁深度為100的時候，就只顯示上面的圓了。

如果邊界形狀比較復雜，我們可以實現用封閉多段線PL將邊界線畫好，然后在設置邊界時輸入S（選擇多段線）選項，選擇我們繪制的多段線。除了這些參數外，在CAD高版本，裁剪外部參照或圖塊后，還可以選擇并拖動邊界的夾點來調整裁剪邊界。
