在CAD中畫圖時會發現圓和弧顯示成多邊形或不光滑，很多初學者會糾結于這個問題，認為是自己的設置出了問題，或者認為這會影響精度或對打印產生影響。下面就介紹一下CAD中圓和弧顯示不光滑的原因和解決辦法。

圓、弧顯示成多邊形的原因

1、CAD中，默認狀態下圓都是用多邊形顯示的，只是常規狀態下，邊數比較多，看上去是一個圓。CAD為了提高顯示性能，對圓和弧的顯示數據進行了優化，圓弧的邊數取決于圓在當前視圖中的大小，圓弧顯示比較小的時候，就會用較少的段數，顯示較大時就會用較多的段數，總之只要看上去比較平滑就可以了。但當一個圓或弧被突然放大數倍時，就有可能顯示為多邊形，下面我們通過一個簡單的實驗來看一下。畫一大、一小兩個圓，可以讓兩者的半徑差別大一些，如下圖所示。

2、輸入Z，回車，輸入W，回車，框選小圓，讓小圓放到到充滿窗口，如下圖所示。

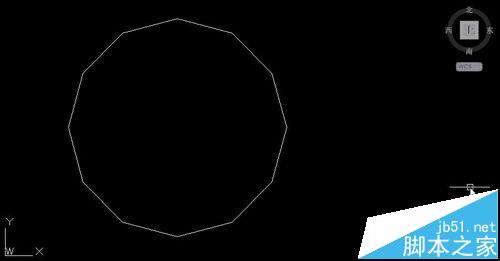

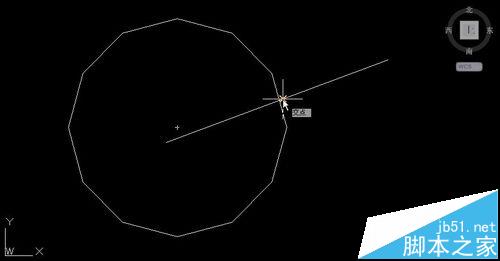

3、如果之前的圓足夠小，放大后我們會看到圓是明顯的多邊形。這種顯示并不會影響繪圖精度，我們可以試驗一下。畫一條直線與圓相交，然后在執行畫直線命令，捕捉圓與直線的交點，如下圖所示。

4、可以看到交點并不在多邊形上，而應該是在圓上，因為CAD在計算交點時，是用根據圓的圖形數據，也就是圓心坐標、半徑來計算的，而不是用顯示的多邊形來進行計算的。因此顯示成多邊形對計算精度沒有任何影響。

有人擔心會對打印產生影響，其實也不必擔心，在打印時，也會根據圓在紙張上的大小轉換成相應邊數的多邊形，保證圓弧顯示平滑。因此，當圓或弧在局部放大的時候顯示成多邊形時，我們可以不用管。但有些人畫圖時希望圓弧的顯示更精確，比如說前面圖中捕捉的交點能精確地落在圓上，希望可以讓圓和弧恢復平滑顯示。讓圓和弧恢復平滑顯示的方法有三種，我們可以根據自己圖形的特點來選用其中一種。

方法一：重生成（RE）

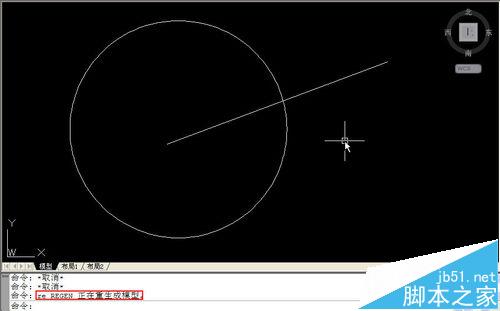

1、所謂重生成就是根據當前視圖大小重新生成顯示數據，圓的顯示數據將會根據在當前視圖中顯示的大小重新計算段數，從而顯示平滑的效果。操作非常簡單，輸入RE，回車，圓就恢復平滑顯示了，如下圖所示。

2、這是最常用，也是建議的使用方法，雖然經常需要輸入RE并回車，但不會對CAD的性能產生什么影響。如果是圖紙都比較大，而且圖中圓、弧比較多的情況下，如果在意圓弧顯示不圓滑時，這種方法是最佳選擇。

方法二、調整圓和弧的平滑度（VIEWRES）

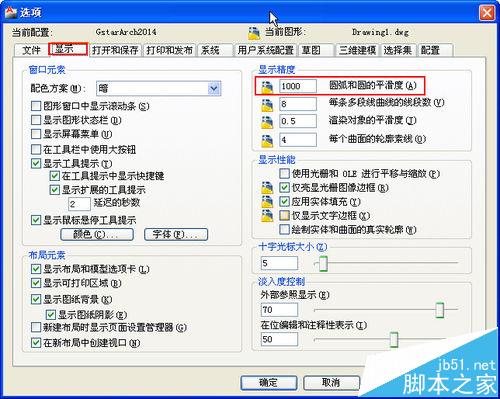

1、CAD中是可以調整圓和弧的平滑度的，平滑度設置越高，圓和弧使用的邊數越多，這個參數最大可以設置成20000。我們可以直接輸入VIEWRES，回車后在命令行設置平滑度，也可以輸入OP，回車，在選項對話框的顯示選項卡中設置平滑度，如下圖所示。

2、我們可以看到平滑度的默認設置是1000，有些CAD版本的默認值甚至是100，在這種設置下，通常圓、弧未突然被放大時也可以顯示平滑。但有些人嫌經常重生成很麻煩，所以直接將平滑度設置成最大值20000。我不建議采用這種方法，原因有兩個：一是如果圖紙比較大且圓、弧比較多的時候，顯示數據會增加很多，對性能有較大影響；二，即使設置成20000，圓和弧還是多邊形顯示，不能保證視圖突然放大很多倍時圓和弧不會顯示為多邊形。這種方式只有在圖紙比較簡單，圖形不太多時可以采用。

方法三：設置變量讓圓弧始終平滑顯示（WHIPARC）

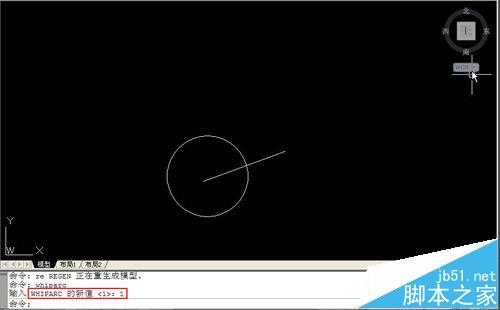

1、AUTOCAD中并不是沒有辦法讓圓和弧始終平滑顯示，估計還是從優化性能的角度考慮，CAD默認使用了多邊形顯示的方式。AUTOCAD中有一個變量WHIPARC，默認設置為0，如果設置為1，圓和弧無論如何放大縮小，都會平滑顯示了。輸入WHIPARC，回車，輸入1，回車。這種狀態下重復前面的將很小的圓進行窗口縮放的操作，可以看到圓仍然很平滑，如下圖所示。

2、在浩辰CAD 2016以上版本中采用了最高級的技術：動態采樣技術，解決了圓弧顯示性能的問題，會動態根據視圖大小自動調整圓弧顯示的邊數，我們就沒有必要重復的RE或去設置相關參數了。AUTOCAD最新版本不知道是否采用了類似的技術，大家可以看看

問題：平滑度設置到最高看起來還是不平滑？

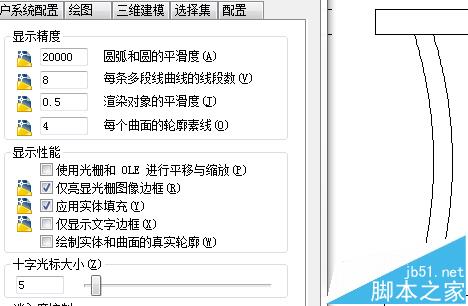

1、上面提供了多種方法可以解決圓和弧顯示成多邊形的問題，但還有用戶提出這樣的問題：為什么平滑度設置到最高看起來還是不平滑？而且還附了截圖，如下圖所示。

2、我們可以看出圓弧是由一段段直線組成，這些直線并不是等長的，而且不是一個正多邊形。這些線都是豎直的，一列緊挨這一列，為什么這樣呢？     大家應該知道屏幕都是由像素點組成的，我們設置的屏幕分辨率就表示屏幕橫豎向各有多少個點，例如1024X768，就表示橫向有1024個像素，豎向有768像素。每個像素點只能顯示一種顏色，不可能一半像素顯示白色、一半顯示黑色。上圖中圓弧的每一條直線就表示一列像素點，正因為如此，圓弧才會顯示鋸齒。這種鋸齒不是圓滑度能改變的。通過上面的分析我們知道這種鋸齒效果只是顯示的效果，那打印的時候會不會也這樣呢？打印時是不會的。因為屏幕分辨率比較低，通常分辨率只有72、96或120DPI，而打印分辨率通常是600DPI，像素更小，更密，因此不會出現這樣的鋸齒。當然，如果你把打印分辨率調小的話，也有可能出現這樣的鋸齒。

其實不僅圓弧顯示會出現鋸齒，就算是直線也會出現鋸齒，只不過大多數人沒產生疑問罷了。我們可以畫一條橫向或豎向傾斜角度不大的直線試試，如下圖所示。

3、既然直線也可以產生鋸齒，更說明鋸齒跟圓和弧的平滑度無關了，這是正常的顯示效果，與CAD無關。我們將圓和弧顯示成多邊形的原因、解決方法和相關問題都介紹了一下，其實這些疑問主要來源于初學者，用過一段時間CAD后，知道這種顯示效果對繪圖精度、打印不會產生任何影響，也就不會太在意了。
