前幾天有人問我怎么繪制指定弧長的圓弧，CAD雖然提供了很多種繪制圓弧的方式，但都是組合圓弧上的點、圓心和角度這些條件，利用繪制圓弧的命令確實無法直接繪制指定弧長的圓弧，但我們可以先利用給定點、半徑等條件先繪制出大致長度的圓弧，然后用拉長（LENGTHEN）命令來修改圓弧，使它的弧長滿足條件。

我們繪制直線段的時候都會直接指定長度，類似繪制特定弧長的圓弧的情況也不是很多，因此拉長命令用得人不多，其實拉長命令功能還是豐富的，可以設置增減的長度、百分比，可以設置總長，還可以動態進行拉長，下面我們就通過一個簡單的實例來看一下拉長命令的各種應用。

首先繪制一張簡單的例圖，例如繪制一條長100的直線，繪制一條圓弧和一條多段線，如下圖所示。在繪制完后在特性面板（CTRL+1）中看看這些圖形的長度，方便進行后面的操作，如下圖所示。

一、增量拉長

1、輸入LEN，回車（或者在菜單和工具面板中執行拉長命令），命令行會顯示拉長的相關參數。如下圖所示。

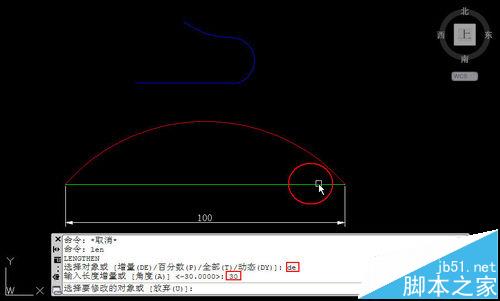

2、輸入DE，回車，輸入30作為增量，回車，在提示選擇對象時，在直線要拉長的一側單擊，如下圖所示。

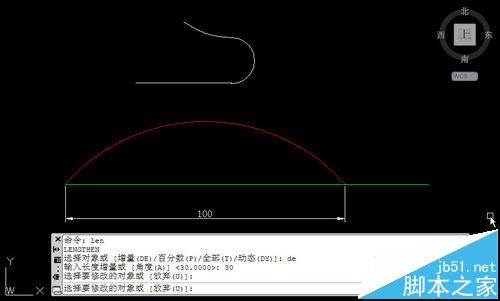

3、直線在鼠標單擊的一側被拉長了30，命令行繼續提示選擇要修改對象，也就是可以繼續將其他圖形拉長30，而且選錯了對象還可以輸入U撤銷修改，如下圖所示。

4、可以嘗試單擊弧線的一側，回車可結束拉長的操作，如下圖所示。

5、增量可以輸入負值，例如輸入-30，就可以將圖形縮短。

二、按百分比拉長

1、百分數（P）參數就是按百分比設置圖形被修改或的長度，比如100長的圖形要修改成80，就輸入80，要修改成150長，就輸入150，這里設置的是修改后長度和當前長度的百分比，不是增量。操作類似，這里就不再詳細介紹了。

三、設置總長，將圓弧拉長到指定長度

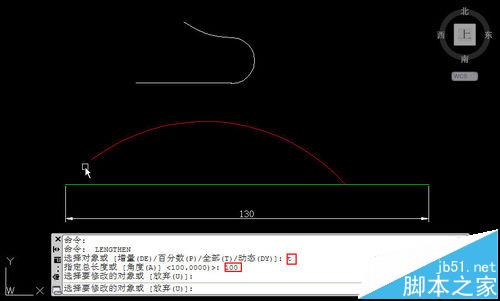

1、如果想讓一條圓弧變成指定長度，可以用拉長的全部（T）也就是總長參數。下面簡單看一下操作。輸入LEN，回車，輸入T，回車，輸入100，回車，然后單擊例圖中圓弧的一側，如下圖所示。

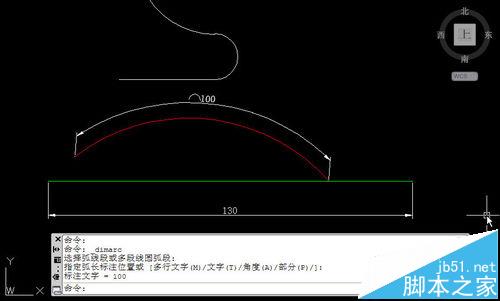

2、修改后可用弧長標注驗證一下，被拉長的圓弧是否滿足條件，如下圖所示。

四、動態拉長

1、動態（DY）拉長就是在圖中用光標來確定圖形一側端點的位置，這種操作感覺用得應該不多，大家如果感興趣的話可以試試。

小結：

因為在繪制直線段的時候通常會輸入坐標和長度，即使長度繪制不合適，在繪圖過程中經常會使用用修剪和延伸命令來編輯圖形，因此拉長命令用得并不多。但繪制特定長度圓弧這種需求，目前我看好像只有拉長命令實現起來比較容易。

拉長命令可以用來編輯直線、圓弧、多段線，但無法編輯樣條曲線。
