AUTOCAD是在很多行業都是必備的繪圖軟件，用戶可以使用AUTOCAD繪制各類工程圖紙，并且AUTOCAD和很多制圖軟件都可以互相加載，因此在使用AUTOCAD進行繪圖時，可以輕松與其他各種繪圖軟件進行配合使用，在使用AUTOCAD繪圖時，延長兩線到交點是一個經常使用的技巧，下面我們使用三種方式來延長兩線到交點，大家可以很好的進行選擇。

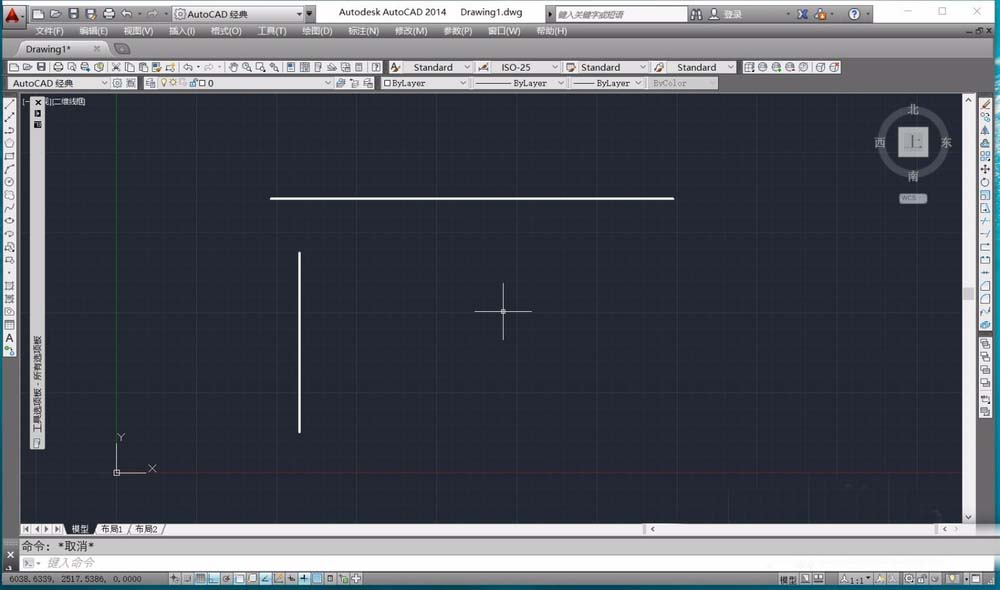

1、進行兩條直線的延長并找到交點，我們需要首先開啟AUTOCAD，并且繪制出兩條不相交的直線，兩條不平行的直線之間肯定會有交點，因此我們可以較為隨意的繪制直線。

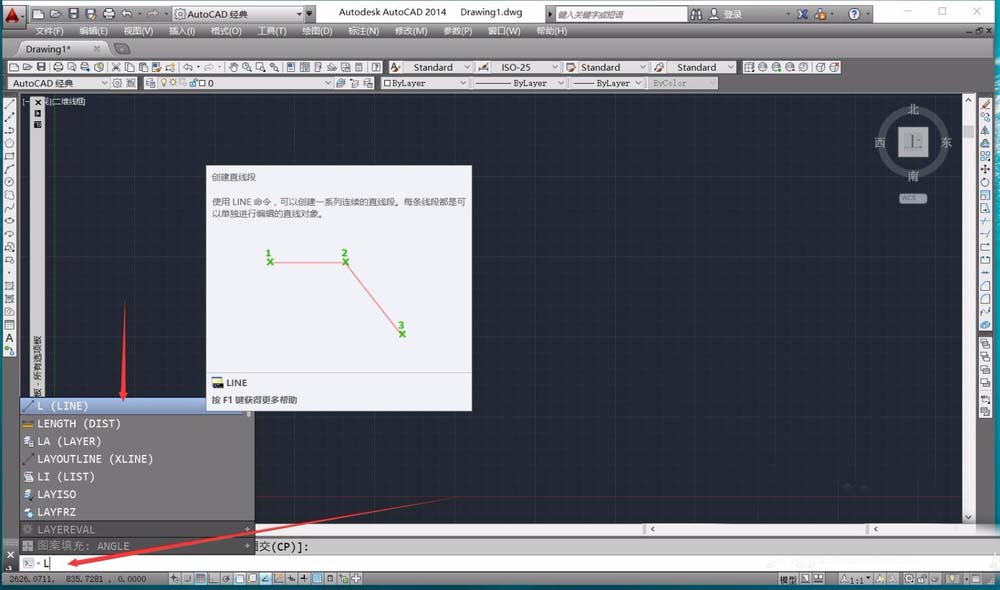

2、繪制直線我們可以使用快捷鍵，輸入“L”，AUTOCAD系統會自動彈出一系列命令，其中，第一個“LINE”，就是直線的繪制命令，點擊或者直接空格鍵即可確定。

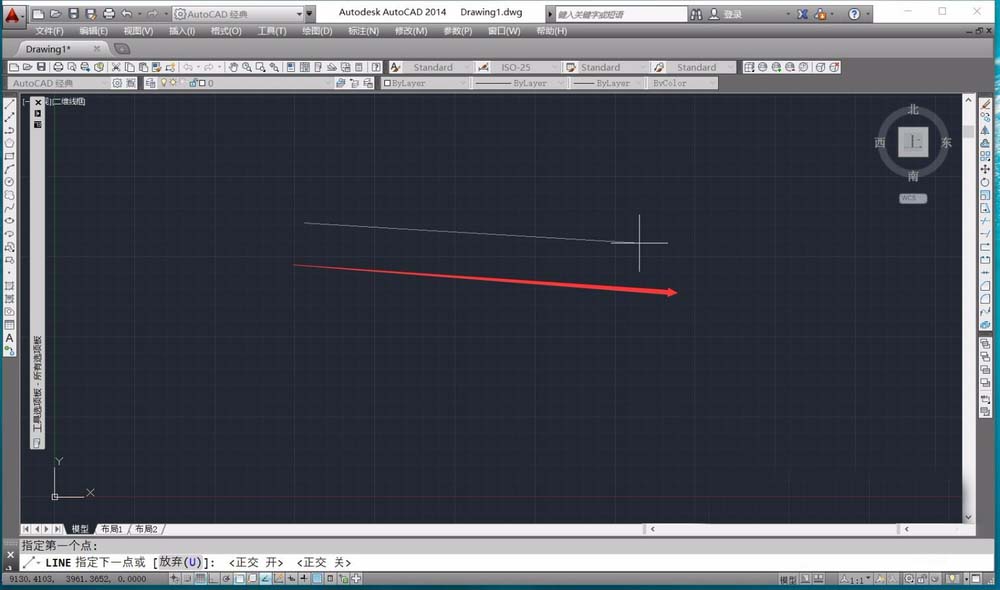

3、直線的繪制十分簡單，點擊一個位置確定直線的起點，之后進行鼠標的移動即可繪制，如果需要繪制水平豎直的直線，可以按在“F8”進行正交鎖定。

方法一：

1、繪制兩條不相交的直線，我們需要找到兩條直線的交點，并且將兩條直線的長度進行調整，使得兩條直線剛好到交點結束，首先我們使用最基礎的方法。

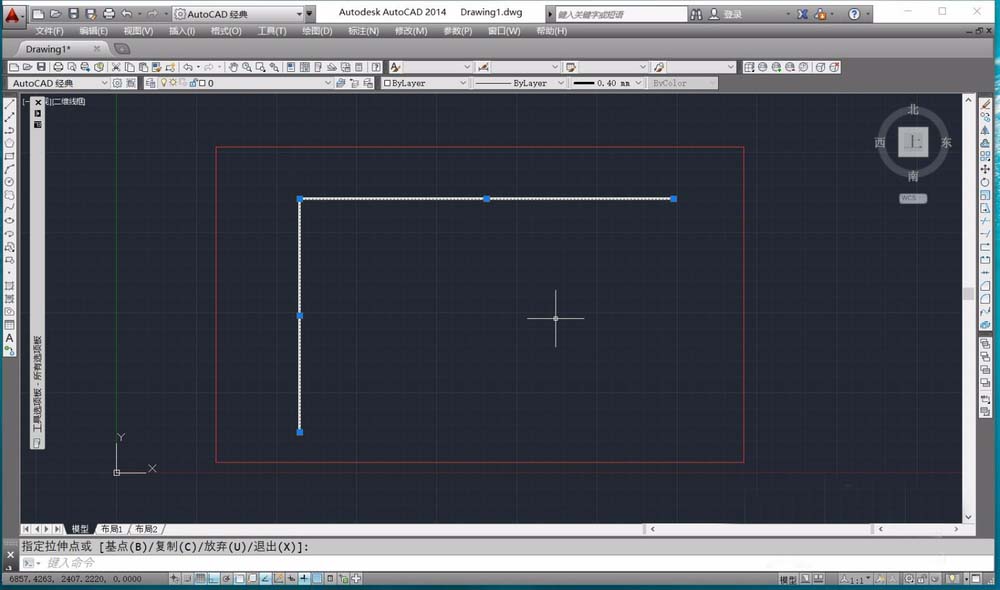

2、點擊選中我們需要修改的兩條直線，AUTOCAD會自動出現出現對應關鍵點，我們可以直接拖動線條的關鍵點來調整線條的長度和位置。

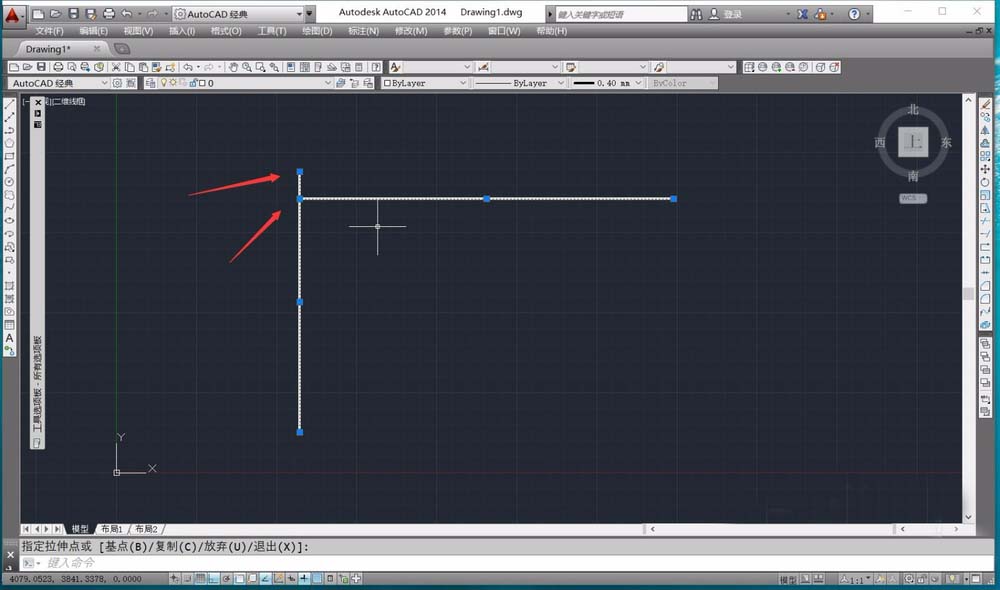

3、單純的線條一般只有三個關鍵點，兩邊的為長度的調整，中間的則為線條位置的調整，進行長度的調整時，會有一定的系統提示，因此可以很輕松的找到兩條直線的交點。

方法二：

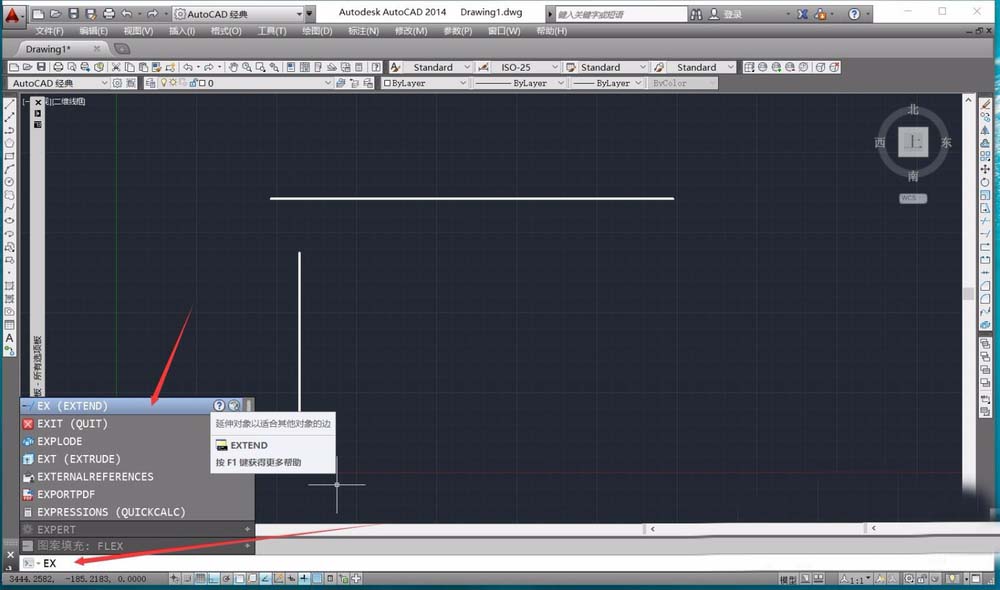

1、我們使用兩個命令進行快速的線條處理，第一個命令我們輸入“EX”，在彈出的多個命令中，選擇第一個“延伸”命令，將其中一條直線選定邊界延伸。

2、確定AUTOCAD延伸命令后，我們需要確定兩條直線，第一條直線我們點擊延伸直線的終點，隨后按下空格鍵確定，隨后點擊需要延伸的直線，再按下空格鍵即可。

3、可以看到我們選擇的直線進行了延伸，這樣兩條直線的交點就已經很明顯了，但是目前直線還有一段多出來的，下一步我們需要對其進行裁剪。

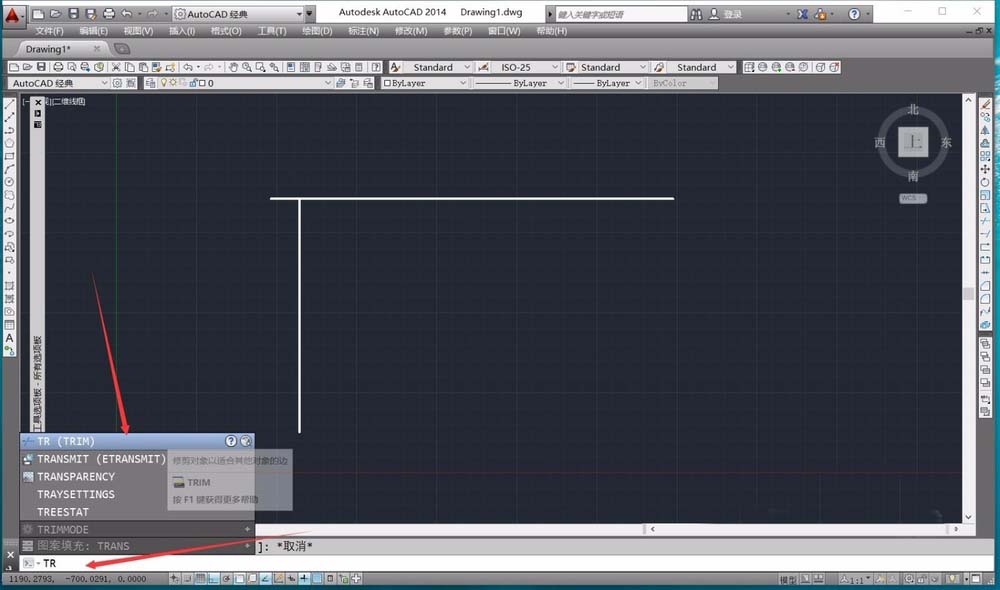

4、進行第二個命令的處理，輸入“TR”命令，在彈出的命令菜單中選擇第一個，或者直接空格鍵確定，即可進入到“TR”修剪命令。

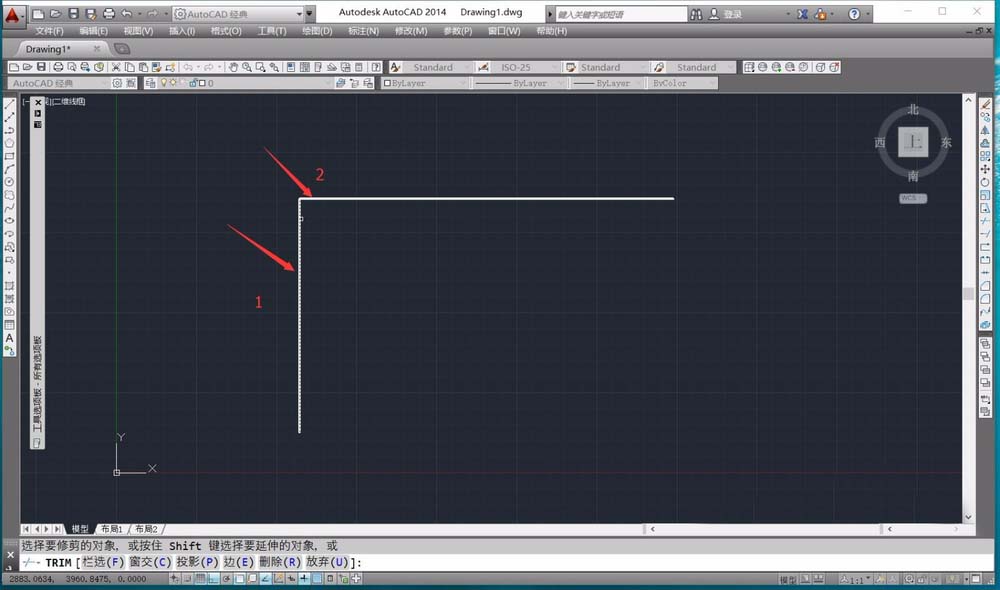

5、AUTOCAD修剪命令的使用步驟和延伸命令類似，首先點擊邊界線，隨后按下空格鍵確定，隨后再點擊需要修剪的線條，再次按下空格鍵，即可進行制定線條的邊界修剪。

方法三：

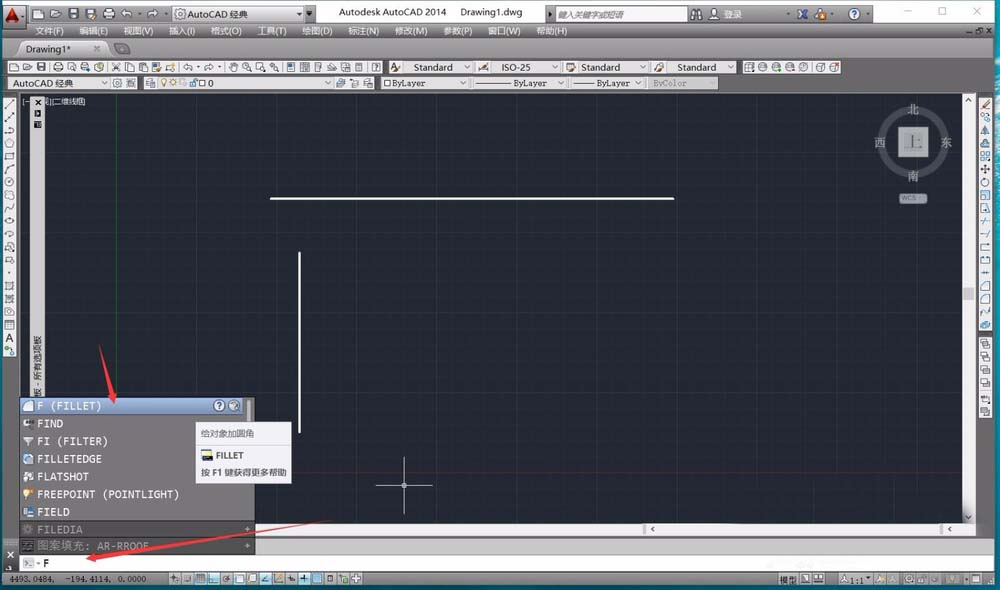

1、十分簡單，我們需要用到“FILLET”圓角命令，在AUTOCAD中直接輸入“F”，第一個即為圓角命令，依舊按下空格鍵即可確定命令。

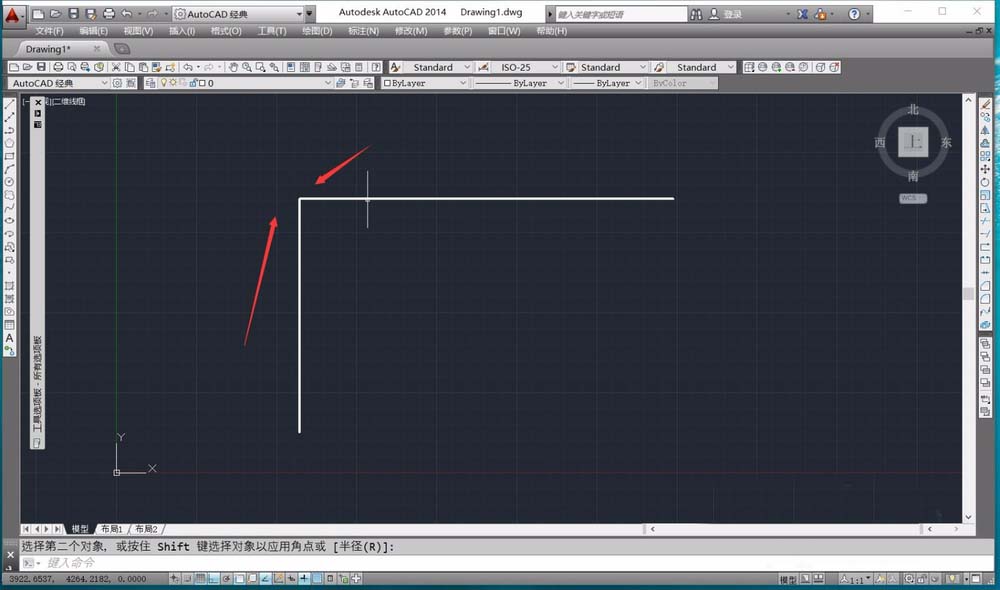

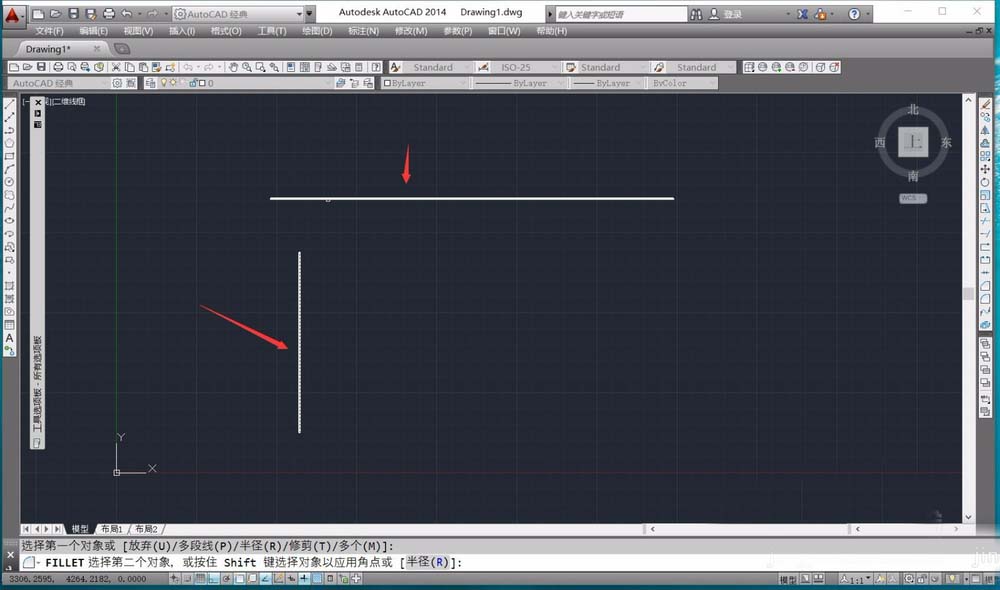

2、圓角命令在尋找兩條直線的交點上十分簡單，確定圓角命令后，我們需要確定兩條直線，直接點擊我們需要尋找交點的兩條直線，之后直接按下空格鍵確定輸入直線。

3、可以看到，我們選中的兩條直線直接進行了修改，互相連接到了兩個直線的交點，這樣我們就輕松找到了兩條直線的交點。

三種方式基本可以應對各種不同的場景需要，我們可以根據情況選擇最快捷的方式。
