初學者經常會遇到這樣的困擾，新建一張圖紙，上來就開始畫圖，需要畫一條1000長的線，輸入長度后發現直線一下子跑到視圖外邊去了。

百度知道里不少人問這類問題，有些是連全圖縮放都不太會，當時就卡在這兒了。有些知道全圖縮放，卻想我能不能新建文件的時候視圖范圍能大一點，至少我畫的圖都在視圖范圍內。

繪圖前先設置視圖范圍

1、新建文件時其實就是讀取一個樣板文件（*.dwt），視圖范圍是固定的，也許在繪制有些圖形時正很是，也許在繪制有些圖形是視圖范圍顯得過大，也許對于有些圖形來說視圖范圍過小。

新建一個文件后，我們假設我們要繪制一個小零件的圖紙，輸入一條長度為10的直線，會看到很短，但加入我們需要繪制一張建筑圖，尺寸的數量級都是1000，一條1000長的線就會超出視圖范圍。

2、

CAD中提供了一個圖形界限的功能，在CAD早期版本大家上來都會設置圖紙界限。如果要1：1繪圖，這個圖紙界限通常是按打印紙張的大小乘以圖紙的比例，如果要1：1打印，圖紙界限可以直接按照紙張大小設置，如果圖形無法按1：1打印到這么大的紙張上，就需要縮放比例了。大家通常采用1:1繪圖，這樣繪圖和標注都比較簡單。

設置圖形界限的方法很簡單，如果用菜單的話，可以在格。式菜單中找到圖形界限的命令，更多的人直接輸入名麟個，命令：limits。

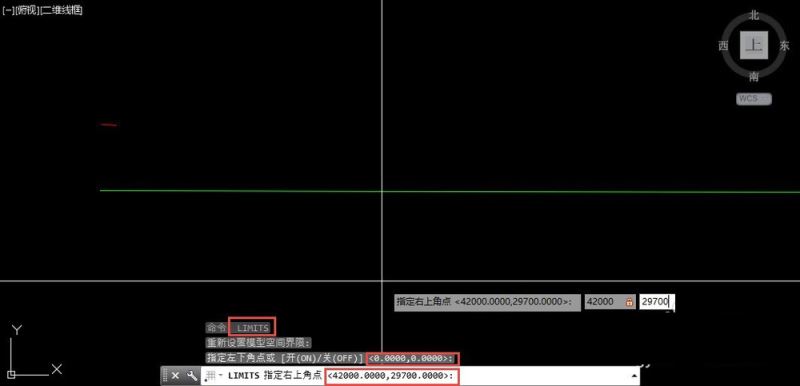

軟件會提示指定界限的右上角點，如果我們選用的公制的樣板文件（acadiso.dwt）的話，我們可以看到默認值是420，297，是一張A3的紙張大小，這也是為什么我們畫一條1000的線就跑出了視圖范圍的原因。

根據我們需要的界限大小來指定右上角點的坐標，假設我們的圖形最后是要1:100打印到A3的紙張上，就需要將左上角設置為42000，29700。

4、我們設置外圖形界限，視圖并沒有任何變化，因為圖形界限只是記錄一個設置的范圍。如果希望視圖按照圖形界限設置的范圍來顯示，還需要進行縮放的操作。

輸入Z，回車，執行ZOOM命令，輸入A，回車，按全部范圍（也就是圖形界限）設置的范圍顯示。

假如按照上面說的將左上角設置到42000，29700，我們會發現長度1000的線在視圖里會顯示得很短。

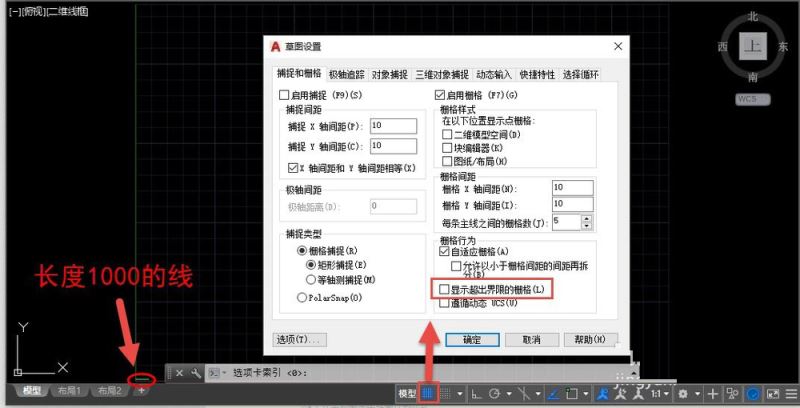

如果你的CAD版本較低，柵格還是用點顯示得話，你把柵格打開，可以看到柵格點顯示范圍就是圖形界限的范圍。如果是高版本，需要在柵格設置對話框中取消勾選“顯示超出界限的柵格”，才能通過柵格線實實在在地看到圖形界限，如圖所示。

5、由于圖形窗口的長寬比不可能跟紙張完全一樣，所以我們可以看到窗口兩側有沒有柵格線的地方。

在CAD早期版本，畫圖范圍會被限制在圖形界限之內，通常一個文件就畫一張圖。但現在默認沒有這個限制了，但畫圖也沒那么規范了，很多人在一個模型空間會放幾張、十幾張甚至上百張圖紙，甚至有的人在一個布局里也放上多個圖框。

其實作為初學者記不住LIMITS命令，也可以用別的方法來設置視圖范圍，最簡單的辦法就是畫矩形，執行矩形REC命令，左下角點可以選原點，右上角輸入相對坐標，如@42000，29700（如果打開的動態輸入，在圖形窗口中可以直接輸入42000，29700），畫完矩形后，雙擊鼠標中間，按圖形范圍縮放，就可以了。

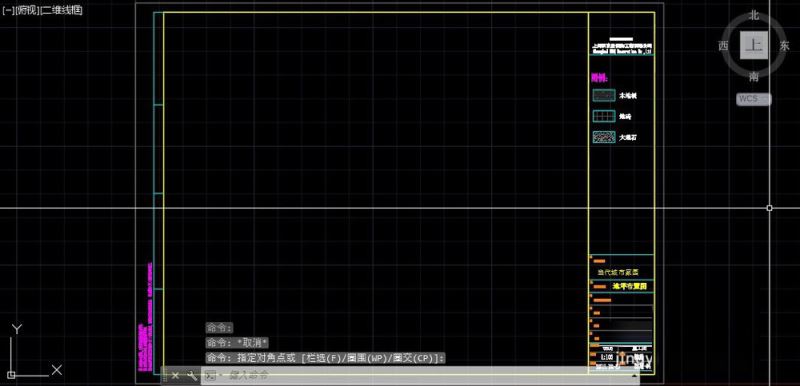

如果有現成的圖框，可以先插入進來，按打印比例先縮放SC到合適尺寸，然后再雙擊鼠標中鍵，完整顯示圖框，然后直接在圖框里繪圖就好了。

修改樣板文件

1、前面我們已經說過了，新建文件時視圖的大小是由樣板文件決定的。

在新建文件時，低版本會讓我們選擇英制或公制，到高版本會直接讓我們選擇一個樣板文件，其實兩種差不多，以前讓選擇的英制對應的樣板文件是acad.dwt，公制對應的acadiso.dwt。AUTOCAD還提供了一些其他的樣板文件，有些樣板文件甚至還帶圖框，如圖所示。

2、也許某些樣板文件國外用戶可以直接使用，但對于中國的用戶，這些樣板文件大多數人都不能直接使用。

如果CAD提供的默認模板文件不滿足需要，我們不想每次都重復去設置圖形界限，就可以直接將默認的模板文件覆蓋掉，我們甚至可以根據我們經常繪制的不同幅面的圖紙保存多個模板文件。替換和保存模板文件其實很簡單。

延續前面講解的例子，新建文件后我們將圖形界限左上角設置成了42000，297000，然后輸入Z-A全圖縮放調整了視圖尺寸，此時我們就可以保存并替換CAD的模板文件了。

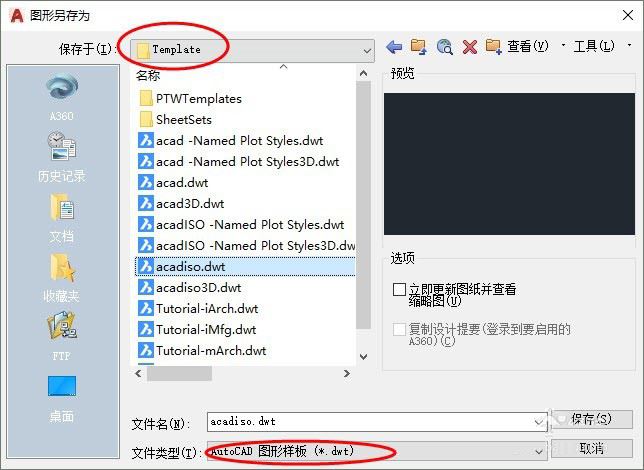

單擊另存為按鈕或按CTRL+S，打開另存為對話框，在下面的文件類型中選擇AutoCAD 圖形樣板（*.dwt），保存的目錄會自動切換到CAD的樣板文件所在的路徑，如果你不想覆蓋CAD默認的模板文件，可以自己取個名字，比如A3-100，表示1:100的A3圖紙，你也可以直接覆蓋CAD默認的模板文件，如圖所示。

3、模板文件其實跟普通的DWG沒什么區別，你可以在里面保存任何圖形和設置，一般情況下會保存設置好的圖形界限、圖層、標注樣式、文字樣式、插入的圖框等。由于本篇主要講解視圖范圍如何設置，所以其他設置并沒有介紹，大家可以看看其他相關的經驗。

小結

1、有些問題對于熟悉CAD的人很簡單，但對于初學者卻不知如何下手。

這里給大家介紹了臨時設置視圖范圍和永久修改新建文件視圖范圍的方法，希望對大家有幫助。

樣板文件中可以保存很多信息，通常用來保存同類圖紙相同的信息。也就是說同類圖紙中相同的信息或圖形越多，樣板文件中可以保存的內容就越多。
