水管彎頭畫法詳情如下：

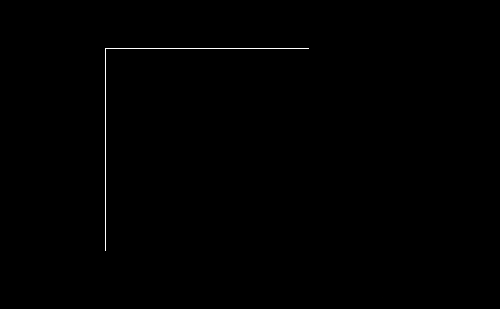

1、打開CAD，轉主視圖，畫50*50的矩形

2、修剪掉左側邊與下側邊

3、倒圓角R45

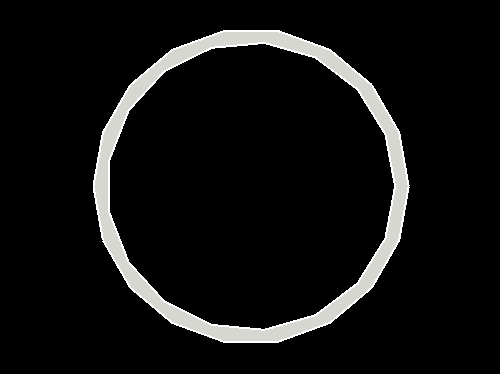

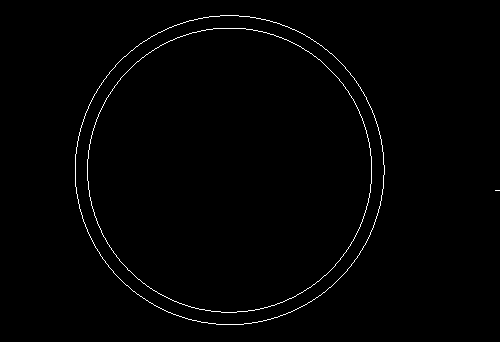

4、轉左視圖，畫直徑50的圓，并向內偏移2

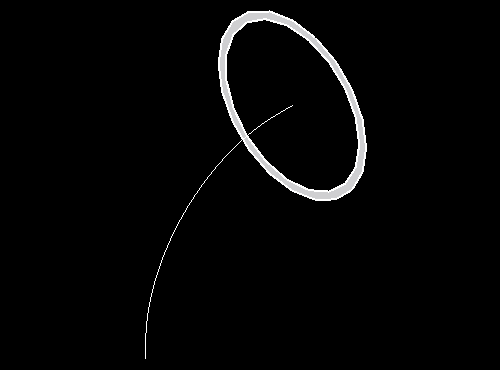

5、面域兩圓，再用大圓減去小圓，轉概念視覺樣式

6、轉西南等軸測視圖，將圓移至彎角線端點（圓心對齊端點）

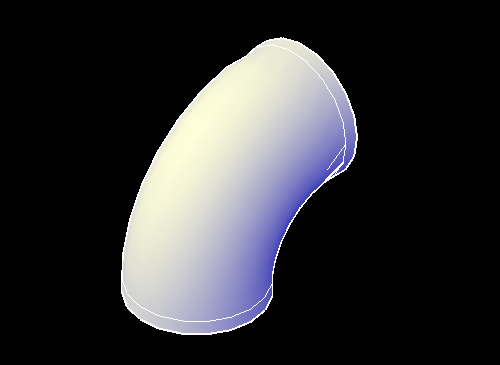

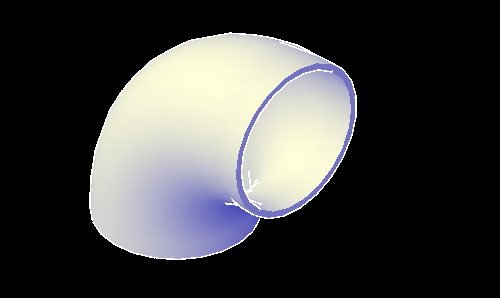

7、以彎角線為路徑拉伸圓，彎頭OK了
