在繪制CAD圖形中，難免需要填充地面，然而如何正確的填充地磚尺寸，很多新手不是很懂，比如需要填充500*500的地磚、300*300的地磚、或者800*800的地磚，尺寸的控制如何正確的把握是有科學依據的，不是隨意的去輸入比例的，那么小編將給大家介紹如何正確使用填充地磚尺寸的大小，進行演示。

這里演示，準備好了一張圖形，如圖空白區域需要填充的地磚。

1、輸入命令H，并確實，彈出對話框，如圖：

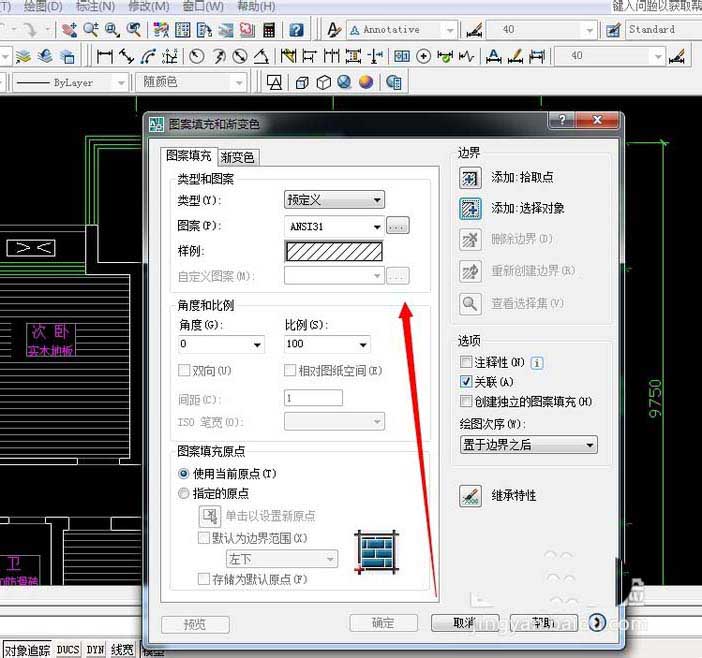

2、查看“圖案填充”--類型和圖案--類型--用戶定義，如圖：

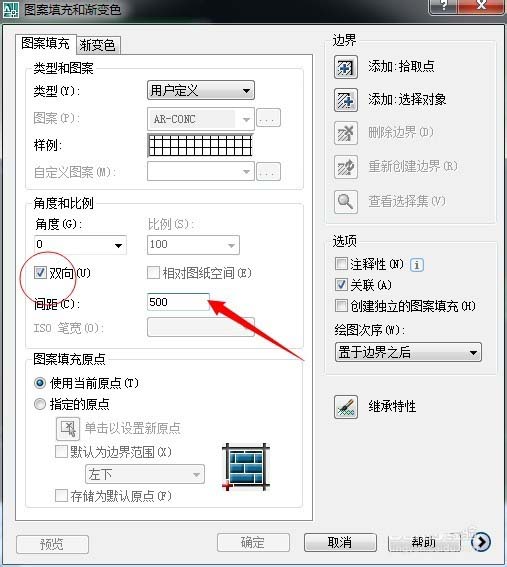

3、勾選--雙向，比如是需要畫500*500的地磚，就把間距輸入“500”，300*300就輸入300，這里就不多舉例了，我們先畫500來演示，如圖：

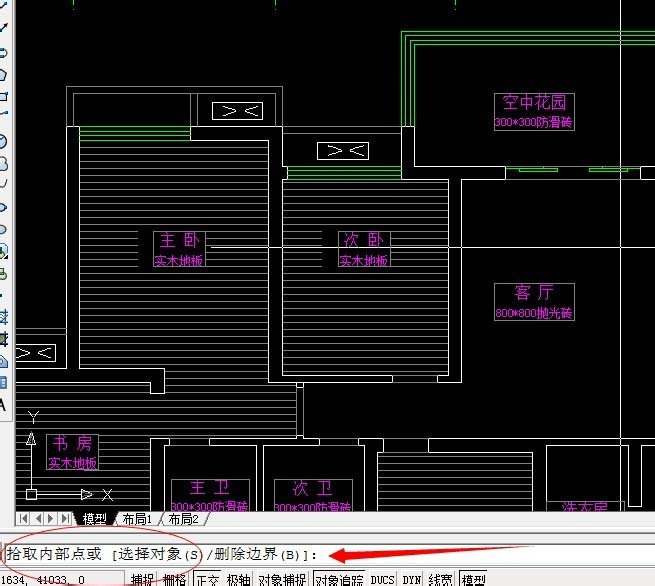

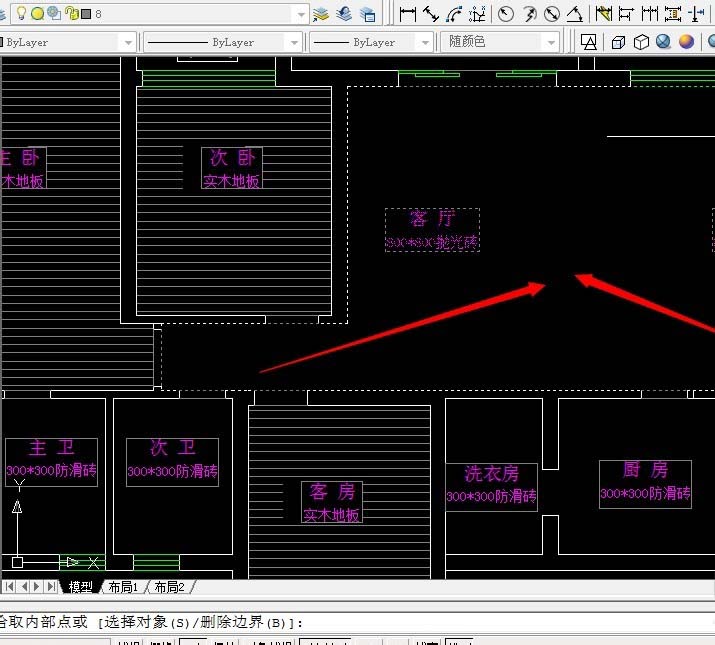

4、拾取點，直接拾取客廳與餐廳部分，如圖：

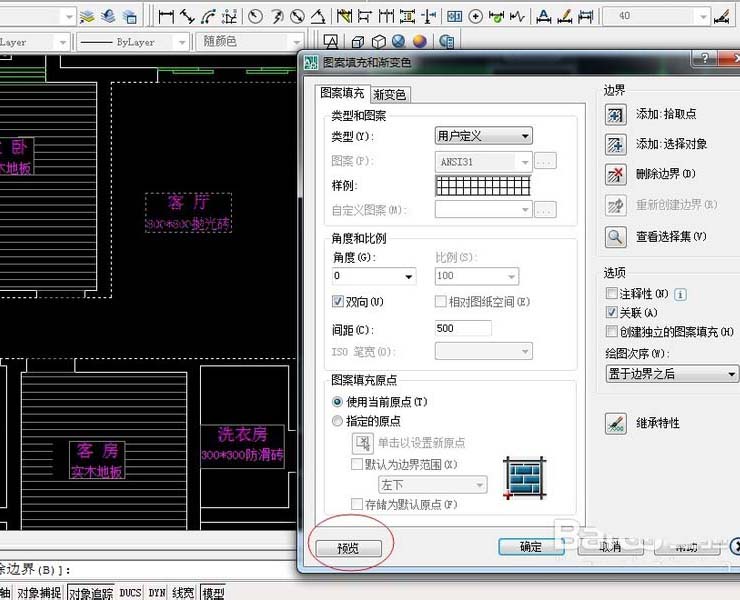

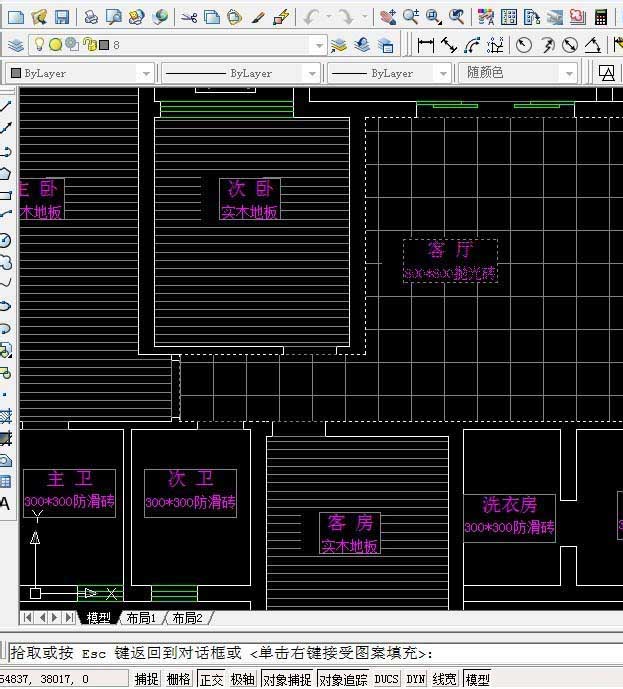

5、用命令“空格鍵”確定，彈出對話框，先預覽下效果，如圖：

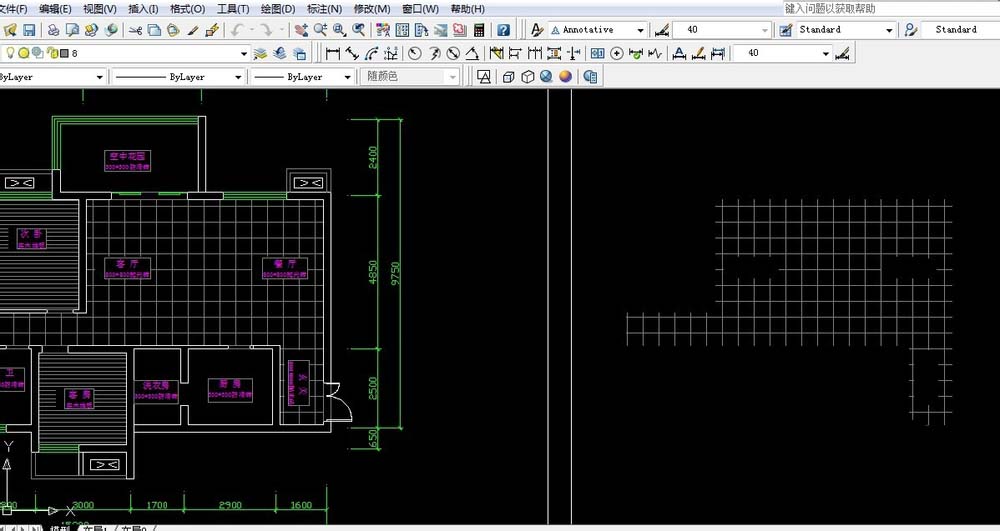

6、再次空格鍵確定，并在彈出的對話框用鼠標點擊確定。填充算是玩了，接下來檢查下，填充的尺寸是否是500*500，把填充好的圖形用CO/CP復制出來一個，如圖：

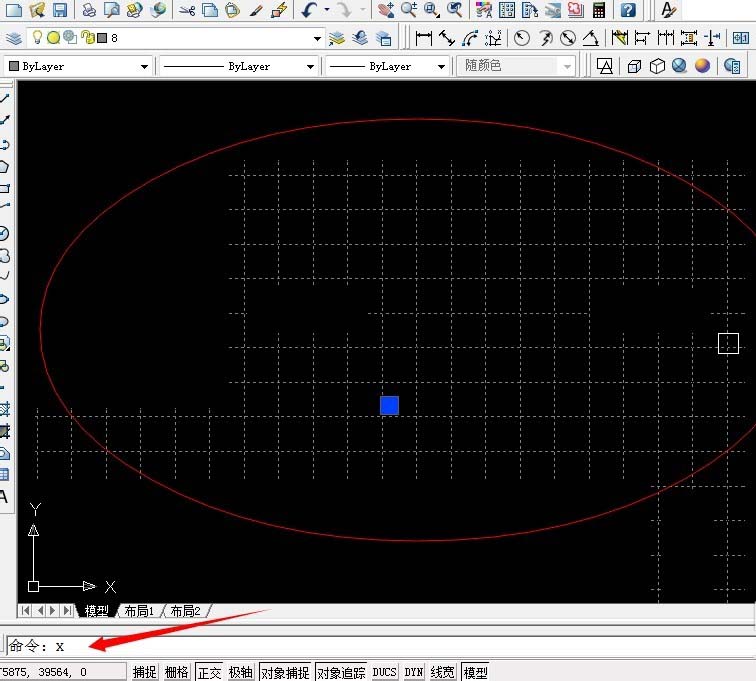

7、用X命令打散復制出來的圖形，（打散是為了好用線性標注來確定端點以便量好尺寸）如圖：

8、輸入命令DLI,隨意找一個地磚來測量一下尺寸，如圖，顯示500*500，說明填充設置正確。

9、OK，關于地鉆填充的基本原理，就是這樣了。
