cad怎么設置草圖繪圖的一些輔助功能？設置好輔助功能以后會提高繪圖效率，下面我們就來看看詳細的設置方法。

1、首先我們打開Autocad軟件，進入繪圖的主頁面。

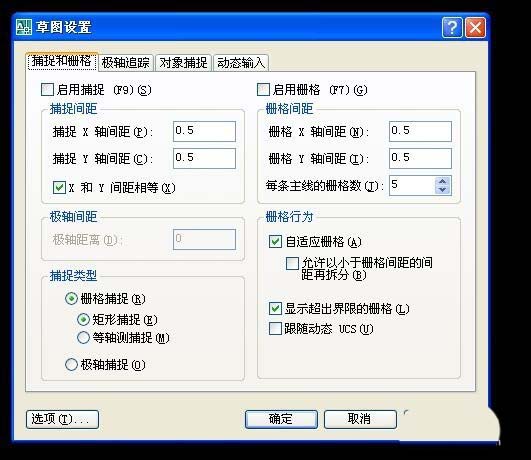

2、通過依次點擊"菜單—工具—草圖設置”，打開草圖設置對話框。

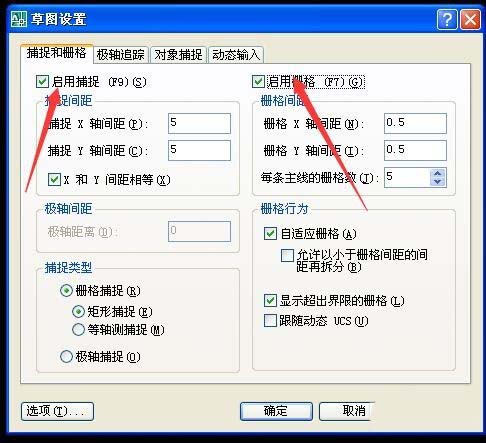

3、在“捕捉和柵格”選項，在啟用捕捉和啟用柵格選項前打對勾，點擊確定，繪圖區會出現很多點組成的區域。而這里的捕捉就是相對于柵格組成的距離或點的捕捉，根據個人習慣，一般啟用柵格項都默認不選。

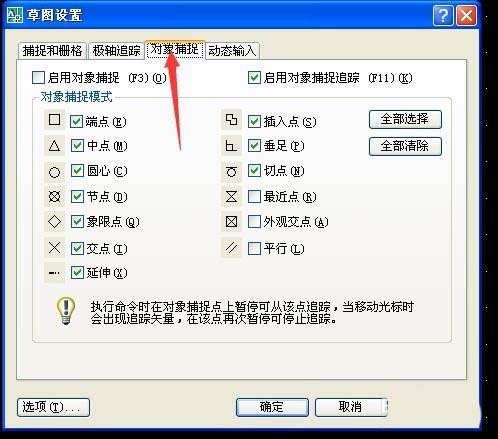

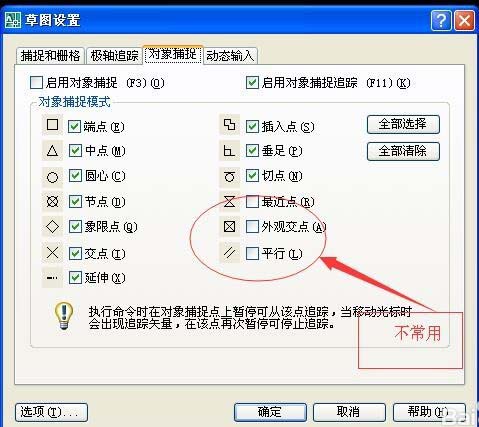

4、在“對象捕捉”選項，可以選擇要捕捉的模式，比如我們在交點，端點前打對勾，那么我們繪制圖形時，會自動捕捉到這些點，方便我們繪圖。一般來說最近點，外觀交點，平行點不常用，那么可以不用打鉤，其他都選擇。

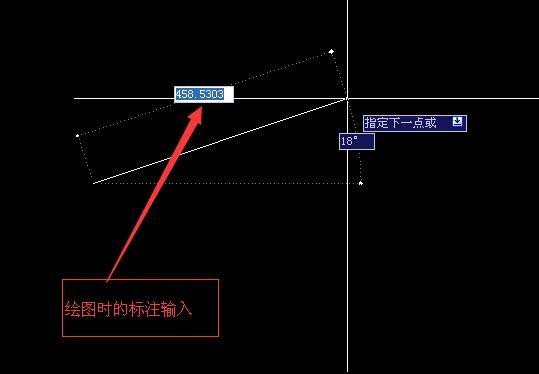

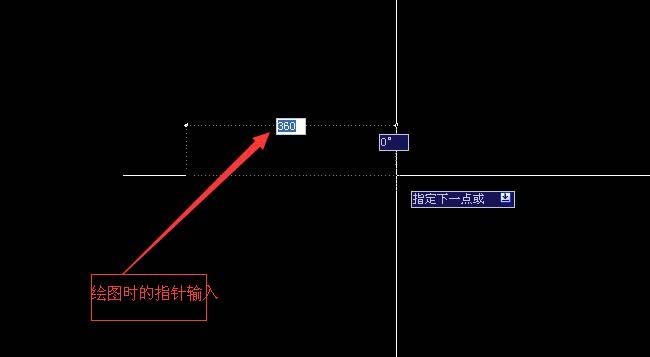

5、在“動態輸入”選項，我們都打上對勾。指針輸入就是在我們繪制直線時，十字光標出會顯示尺寸，我們可以通過這里改變繪制長度。標注輸入和指針輸入的區別可以通過下圖區分。

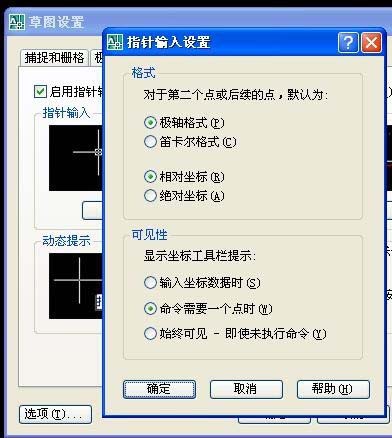

6、如果需要設置，可以點擊下方的設置，來更改指針輸入和標注輸入。

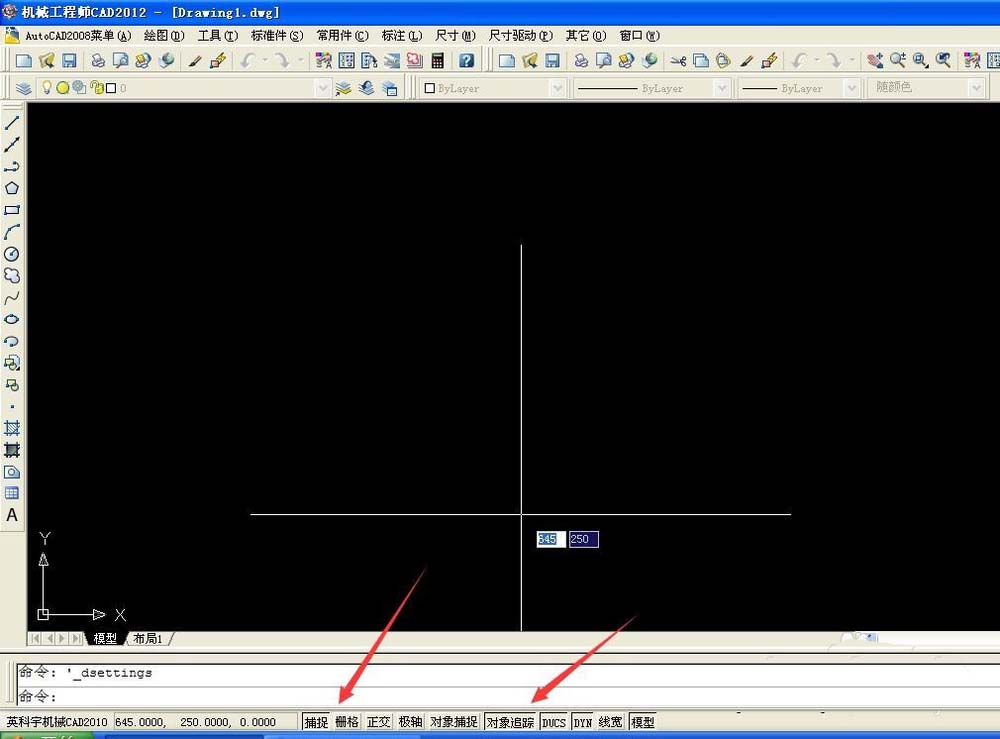

7、這些設置完成以后，我們也可以通過快捷方式打開這些設置，在繪圖區最下端的命令行。每一個對應的命令都可以通過點擊完成打開和關閉，也可以通過右鍵—設置來完成對應的設置。

以上就是cad輔助功能的設計方法，希望大家喜歡，請繼續關注武林網。
