cad建筑圖紙紅需要繪制鋼筋配圖，該怎么繪制呢？下面我們就來看看cad配筋圖的繪制方法。

1、打開CAD這款軟件，進入CAD的操作界面，如圖所示：

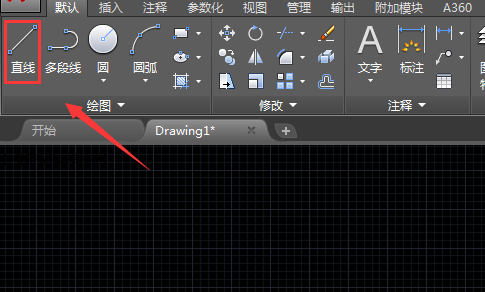

2、在該界面內找到直線命令，如圖所示：

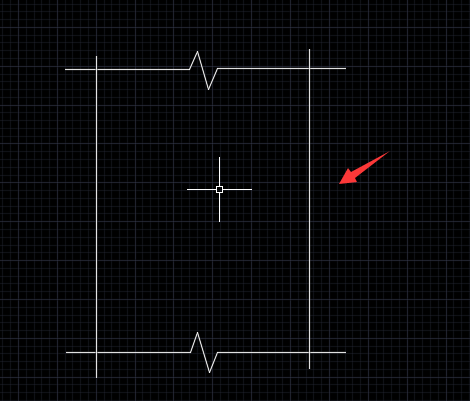

3、使用直線命令繪制出配筋圖的外框，如圖所示：

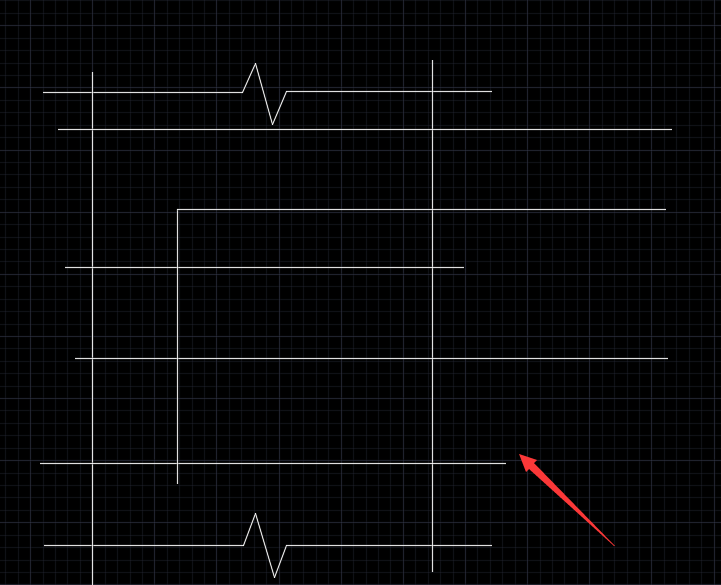

4、在外框的基礎上繪制出細節，如圖所示：

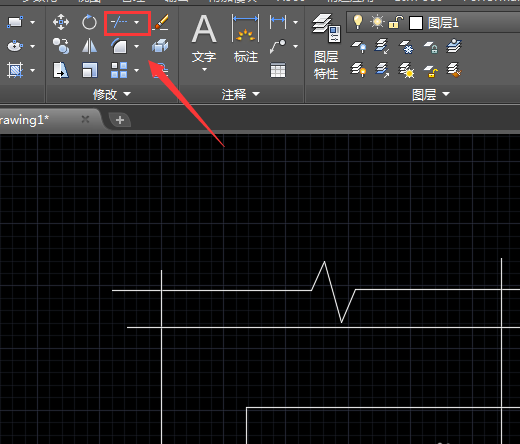

5、再在工具箱內找到修剪命令，如圖所示：

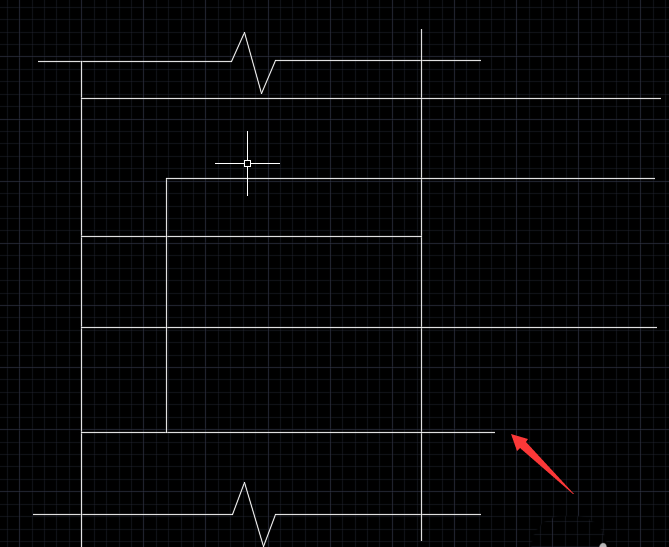

6、使用修剪命令將多余的線修剪掉，如圖所示：

7、在在工具箱內找到文字工具，如圖所示：

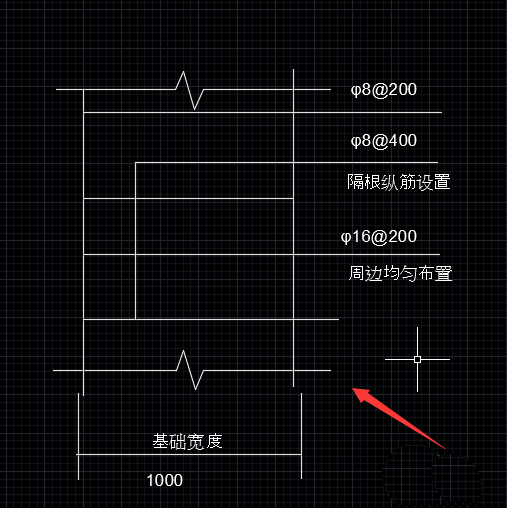

8、使用文字工具在圖形上標注出要求，這樣我們的配筋圖就畫好了，如圖所示：

以上就是cad配筋圖的繪制方法，希望大家喜歡，請繼續關注武林網。
