CAD中想要繪制一個帶有尺寸的衣柜軸測圖，該怎么繪制呢？下面我們就來看看詳細的教程。

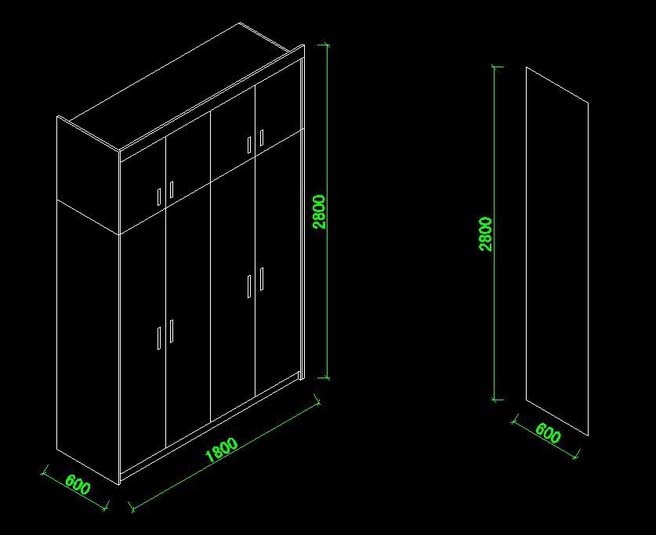

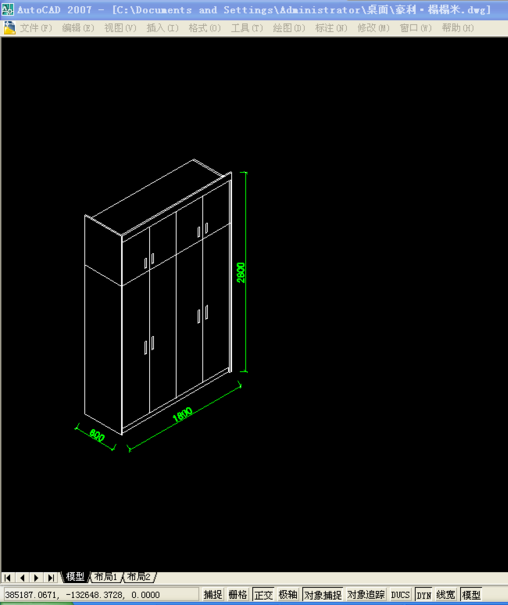

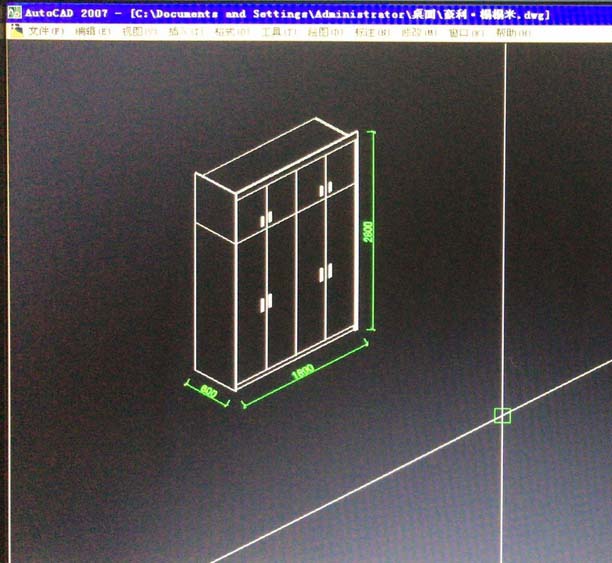

1、打開CAD2007 進入主界面。備注：左邊的示例

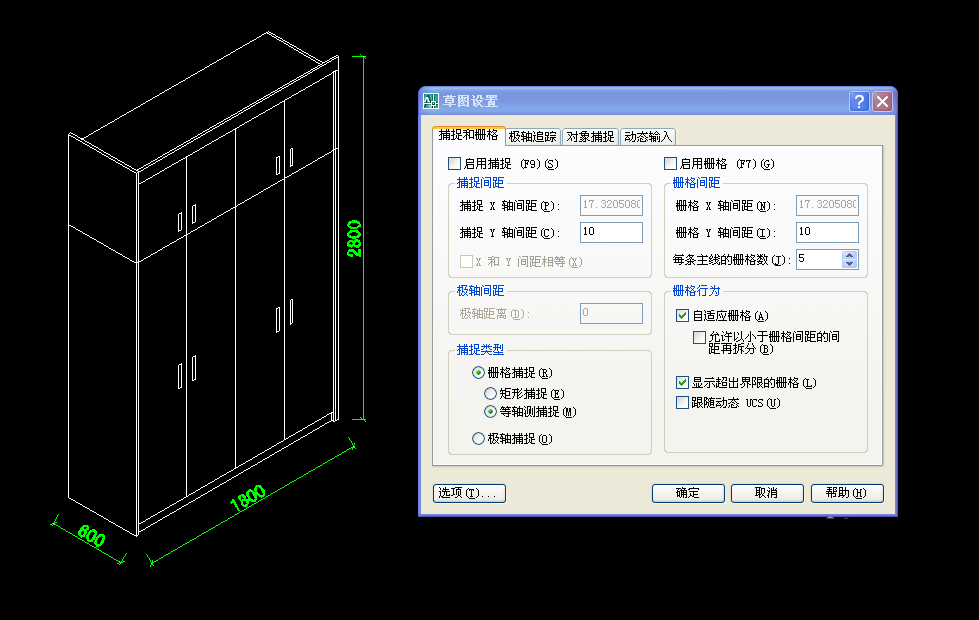

2、輸入命令“DS”，打開“草圖設置”，在“捕捉和柵格”里面的“捕捉類型”，勾選“等軸測捕捉”,十字光標變成了切斜30°的。

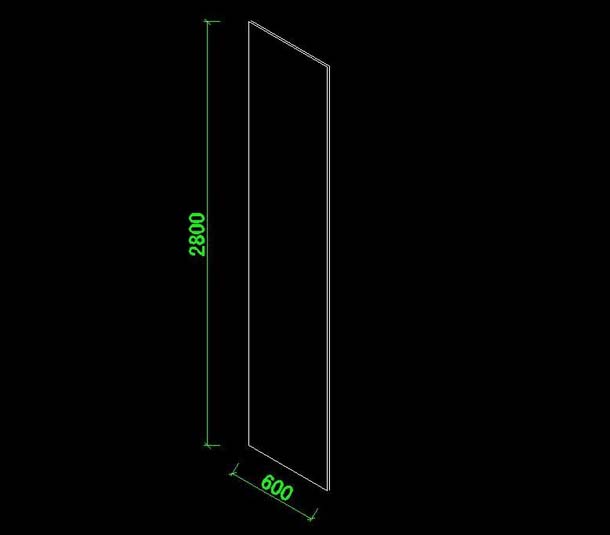

3、按F8打開正交，按F5切換十字光標的傾斜方向。先畫出一個矩形(衣柜的側板)，600*2800的尺寸，然后CO復制移動18的距離（18是板厚尺寸），然后畫出板厚18的連線。

4、同樣的方法，CO復制已經畫好的側板移動1762的距離，成了另外一件側板，然后單獨復制做出一條20的收口?，F在的總寬度成了1800。
