cad中想要繪制鉗零件，該怎么繪制呢？下面我們就來看看詳細的教程。

1、用CAD如何繪制夾具呢？首先要了解夾具都有哪些形體夠成，夾具的三維圖形如圖所示

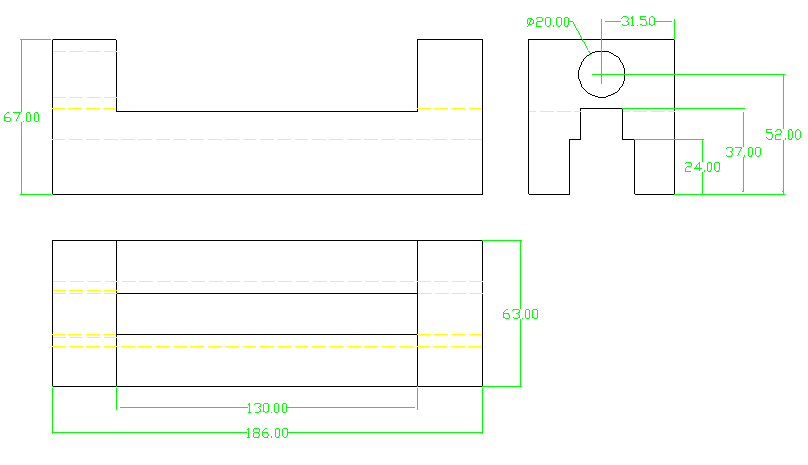

2、在進行繪制圖紙之前要先對夾具進行測量，經過測量我們得到了夾具的尺寸，夾具由6個零件和1個銷和兩個螺絲構成，零件1的尺寸，如圖所示

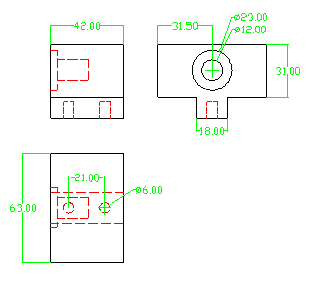

3、再次測量夾具的尺寸得到零件2的尺寸，如圖所示

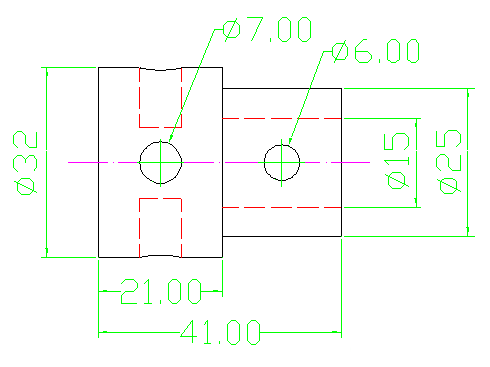

4、再測量零件3的尺寸，如圖所示

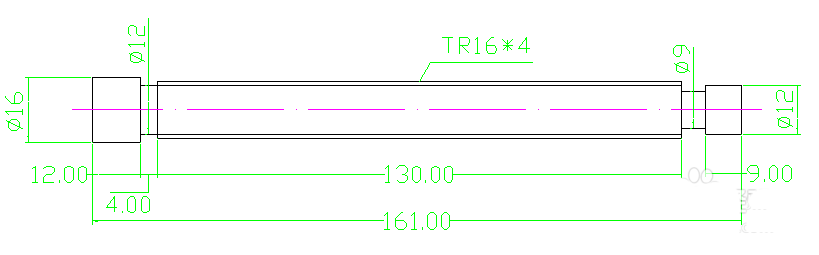

5、接著測量零件4的尺寸，如圖所示

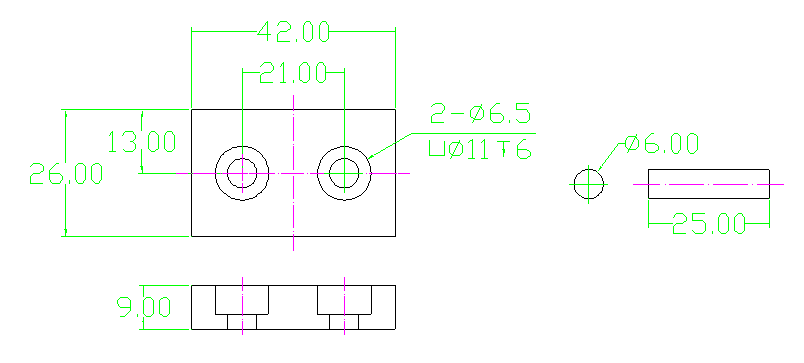

6、接著測量零件5與銷的尺寸與（M6螺絲）的尺寸，如圖所示

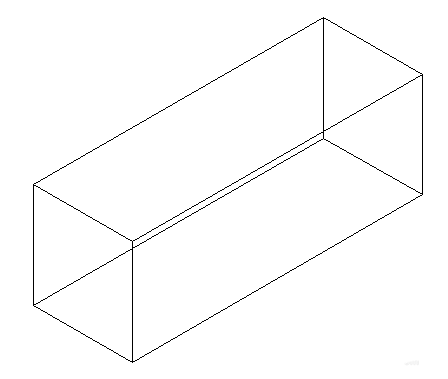

7、現在夾具的所有尺寸多已經測量出來了，接下來就開始繪制三維圖形，打開CAD軟件，視圖》三維視圖》西南等軸測，繪制出長方體(BOX)，如圖所示

命令: BOX

指定第一個角點或 [中心(C)]: 0,0

指定其他角點或 [立方體(C)/長度(L)]: 186,63

指定高度或 [兩點(2P)] <67.0000>: 67

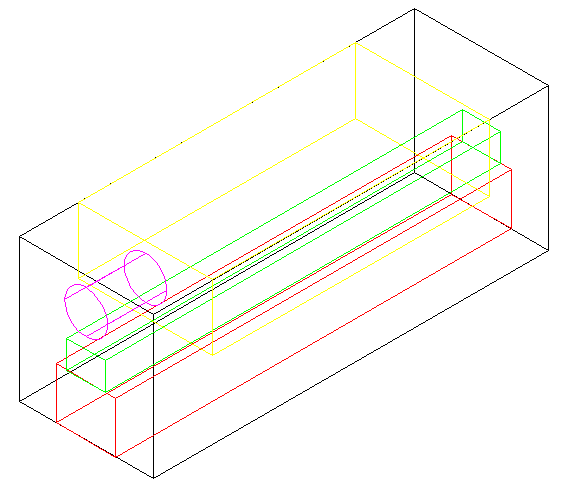

8、繪制三個長方體和一個圓柱體，如圖所示

命令: BOX

指定第一個角點或 [中心(C)]: 0,0

指定其他角點或 [立方體(C)/長度(L)]: 186,28

指定高度或 [兩點(2P)] <67.0000>: 24

命令: BOX

指定第一個角點或 [中心(C)]: 0,0

指定其他角點或 [立方體(C)/長度(L)]: 186,18

指定高度或 [兩點(2P)] <67.0000>: 13

命令: _cylinder

指定底面的中心點或 [三點(3P)/兩點(2P)/相切、相切、半徑(T)/橢圓(E)]: 0,0

指定底面半徑或 [直徑(D)]: d

指定直徑: 20

指定高度或 [兩點(2P)/軸端點(A)] <67.0000>: 28

9、利用差集（SU）命令去除材料，得到的圖形如圖所示

10、零件1已經繪制完成了，接著繪制零件2，先繪制一個長方體，再繪制出兩個圓柱體，移動到相應的位置，如圖所示

命令: BOX

指定第一個角點或 [中心(C)]: 0,0

指定其他角點或 [立方體(C)/長度(L)]: 63，42

指定高度或 [兩點(2P)] <67.0000>: 12

命令: _cylinder
