漏斗的作用是在存放流體的時候就不會出現其它狀況，該怎么畫漏斗平面圖呢？下面我們就來看看詳細的教程。

1、我們打開CAD之后在CAD的繪圖菜單里找到橢圓形選項，如圖所示：

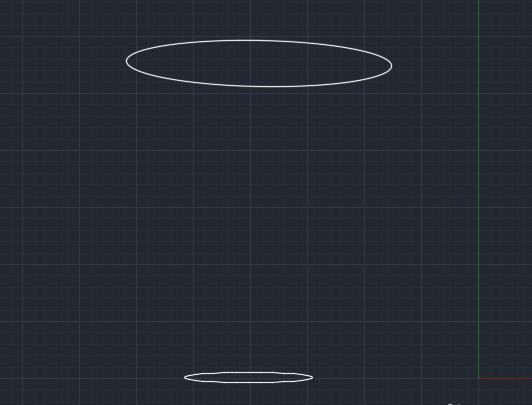

2、選擇橢圓形選項我們畫出兩個橢圓形，一個大的在上面，一個小的在下面，如圖所示：

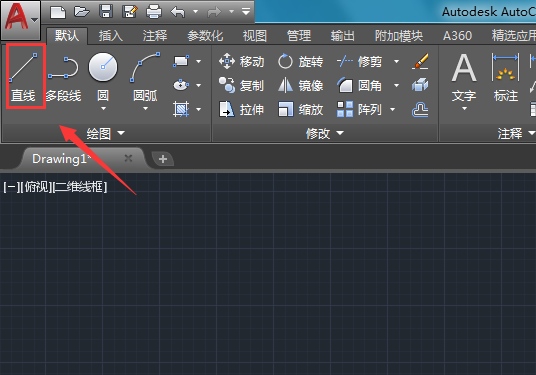

3、再在繪圖菜單里我們找到直線選項，如圖所示：

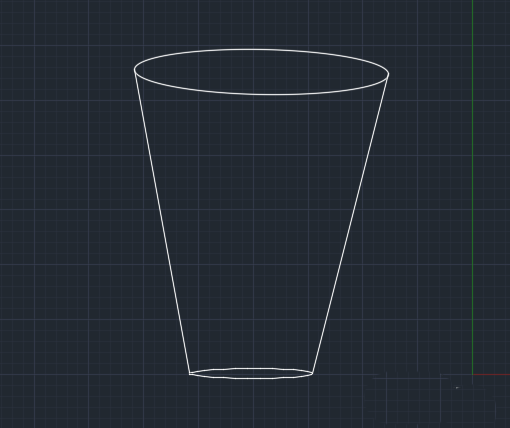

4、選擇直線選項將這兩個橢圓形的兩邊的點連接起來形成漏斗的形狀，如圖所示：

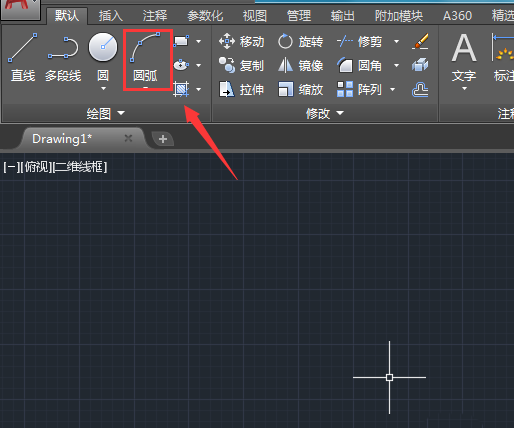

5、再在繪圖菜單里我們找到圓弧選項，如圖所示：

6、選擇圓弧選項我們在漏斗的上面畫出三段圓弧線，如圖所示：

7、繪制好圓弧線之后，再在修改菜單那里找到修剪選項，如圖所示：

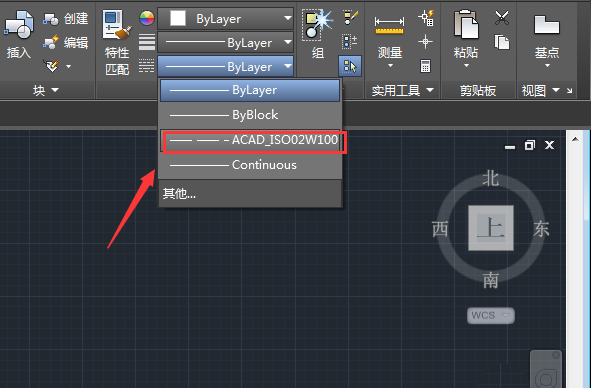

8、點擊修剪選項我們將多余的線就行修剪，然后選擇圓弧再在線型里找到虛線選項，如圖所示：

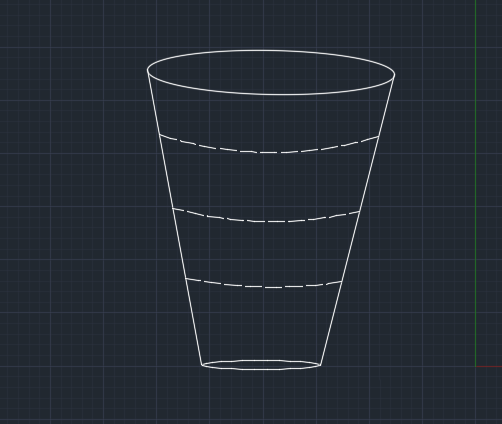

9、依次將我們的圓弧線都設置為虛線，這樣我們的漏斗就畫好了，如圖所示：

以上就是cad畫漏斗的教程，希望大家喜歡，請繼續關注武林網。
