cad中想要畫立體的柜子，該怎么畫立體的柜子呢？下面我們就來看看詳細的教程。

1、在工具欄上右鍵，選擇ACAD，調出三維維圖所需工具。

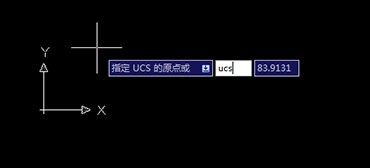

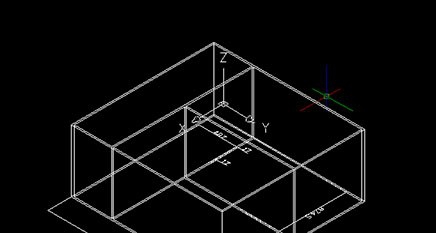

2、鍵盤輸入ucs，空格；輸入0，0，0，空格，新建ucs坐標。依次選擇視圖，三維視圖，西南等軸測，建立等軸測視圖。

3、如圖，選擇主視，輸入mline，空格，調用多線。輸入s，設置比例為17mm。

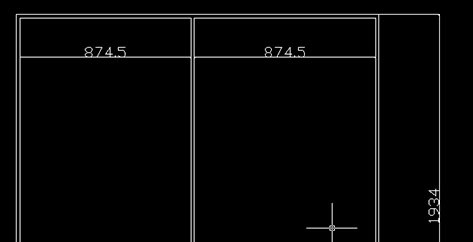

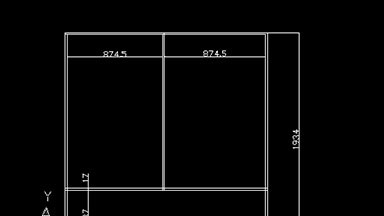

4、任意輸入幾個尺寸，繪制衣柜輪廓和內部細節。

5、選擇修改，分解，打散多段線，進行裁剪。

6、然后輸入region鍵立面域，如圖所示。

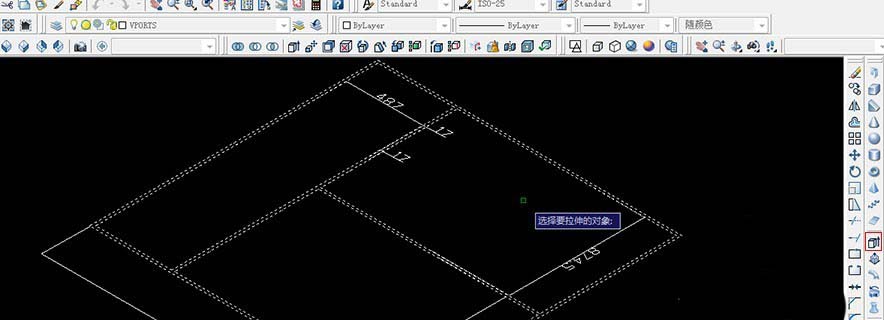

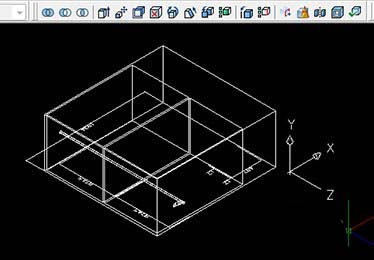

7、選擇等軸測圖，選擇拉伸，框選全部面域，空格，輸入800，空格。

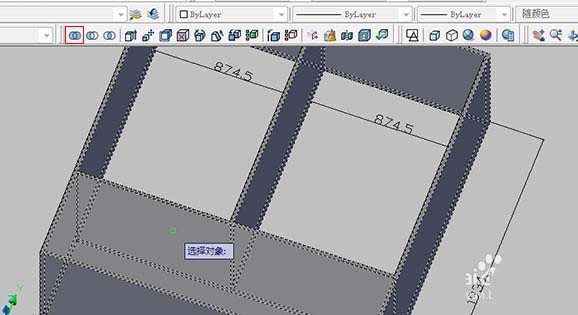

8、切換為實體（概念樣式），選擇差集，先點選大長方體，空格，再選取小長方體，空格，如圖。

9、選擇并集，合并剩余的圖形。

10、選擇長方體，繪制衣柜背面并與之前的圖形合并，如圖。

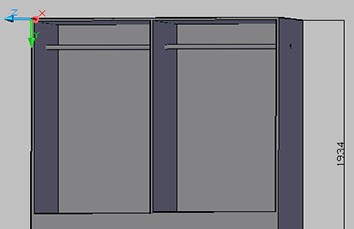

11、輸入ucs，輸入f，選擇衣柜側面為坐標面，繪制圓形并拉伸。

12、完成。

以上就是cad畫三維立體柜子的教程，希望大家喜歡，請繼續關注武林網。
