cad圖紙中需要插入漿砌石符號，漿砌石符號中要體現出其外部的兩個因素：1塊石2勾縫水泥。該怎么繪制呢？下面我們就來看看詳細的教程。

1、首先利用多段線繪制一個塊石的外攏廓，及一個不規則的多邊形，如下圖。

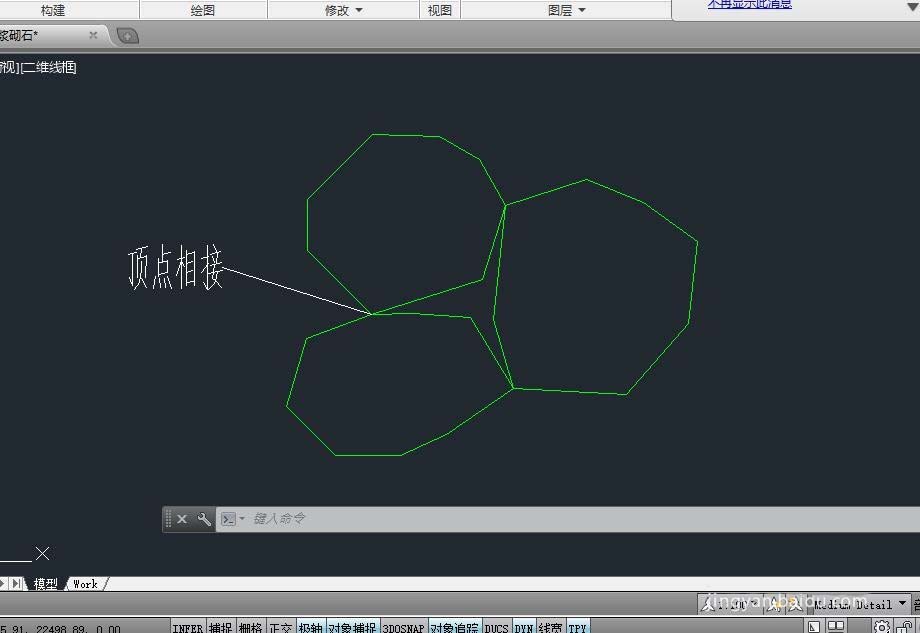

2、再繪制其余兩個塊石與第一個塊石相應頂點相接，這是方便以后填充。（而且三個塊石的大小及相應比例，位置等，需要繪圖者自己把握，一定要比例合適）

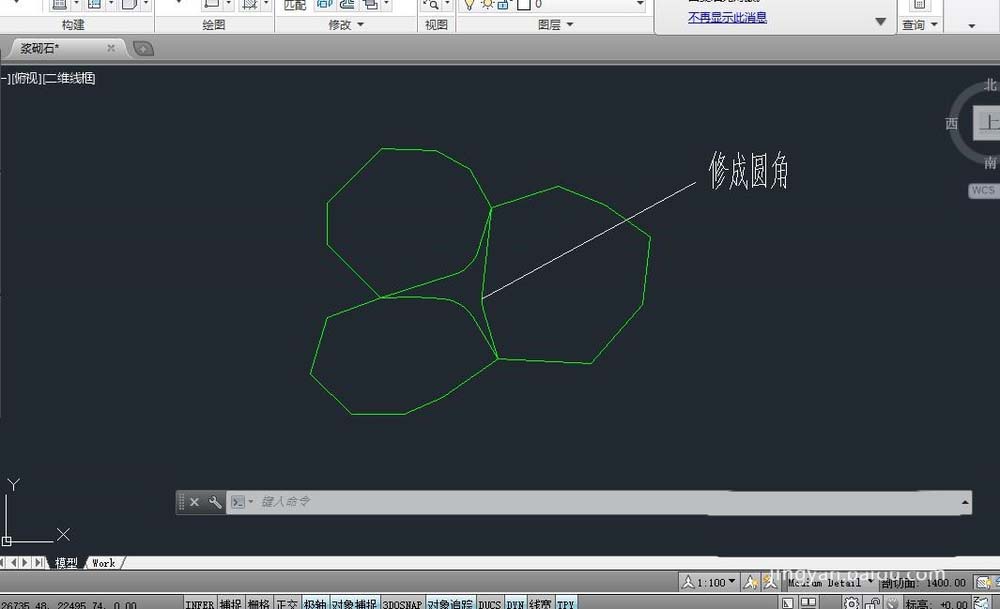

3、然后將要填充部分的幾個角利用圓角命令（fillet-r）修成圓弧狀，（因為水泥勾縫一般都是圓弧狀，而不是生硬的角狀）

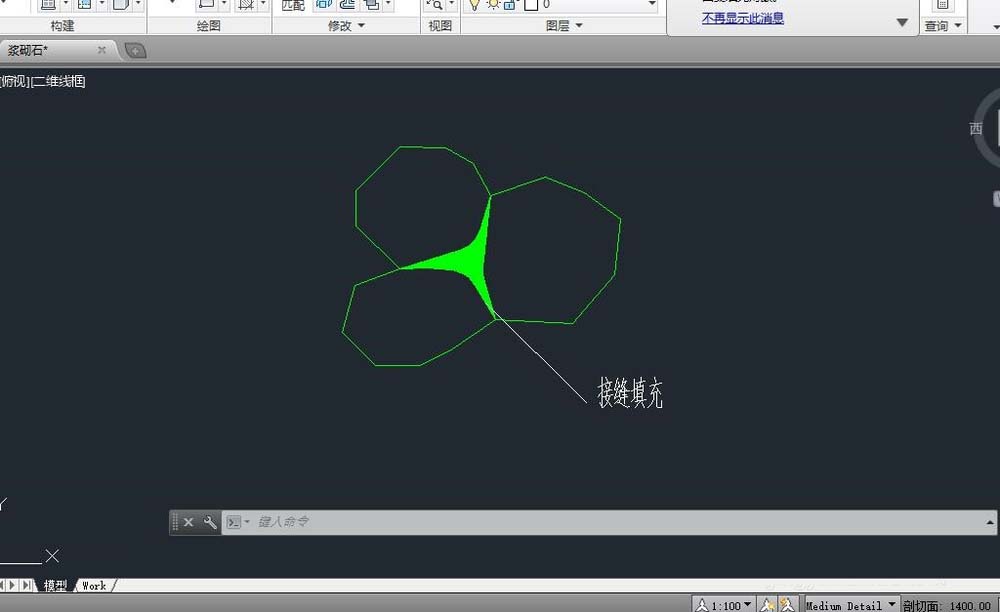

4、將上一步做好的圖案進行填充，如下圖所示，填充部分及表示水泥勾縫。

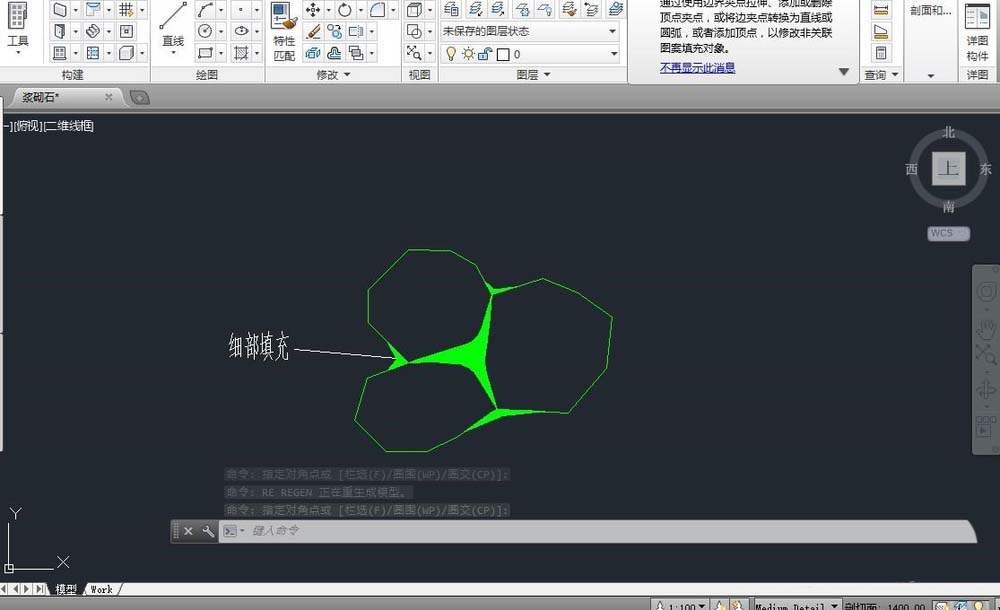

5、因為漿砌石不只是三塊石組成的，而是很多塊石組成的結構，所以要將外部角稍微填充，以此來顯示漿砌石的連續效果。如圖。

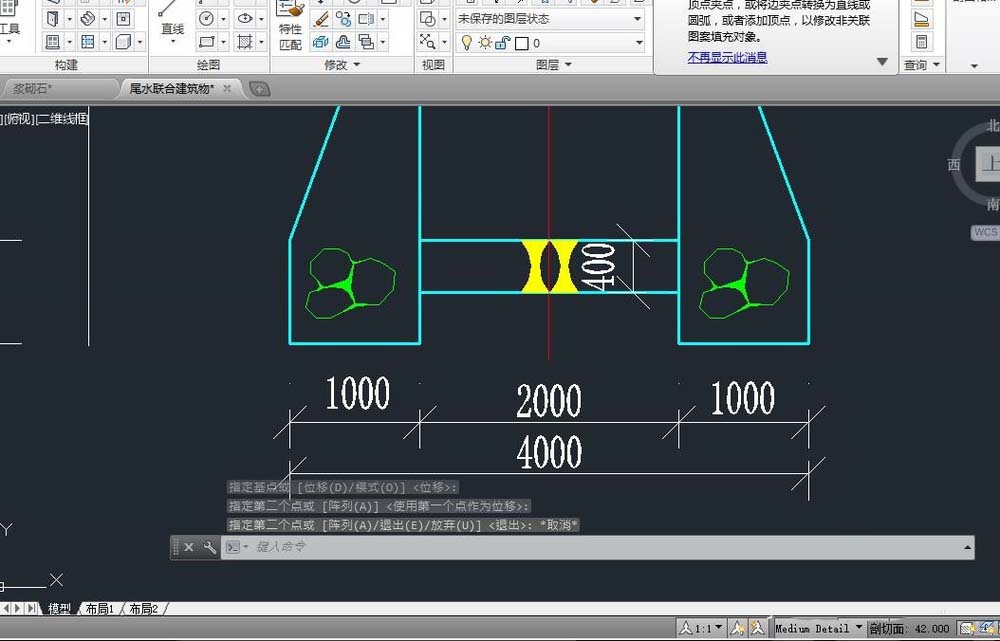

6、畫好的漿砌石符號就可以復制到相應斷面來應用了，如下圖。最后可以用塊命令將符號保存為塊，以后用到可以直接調用。

以上就是cad圖紙插入漿砌石符號的教程，希望大家喜歡，請繼續關注武林網。
