cad中想要繪制鞋柜，該怎么繪制鞋柜平面圖紙呢？下面我們就來看看詳細的教程。

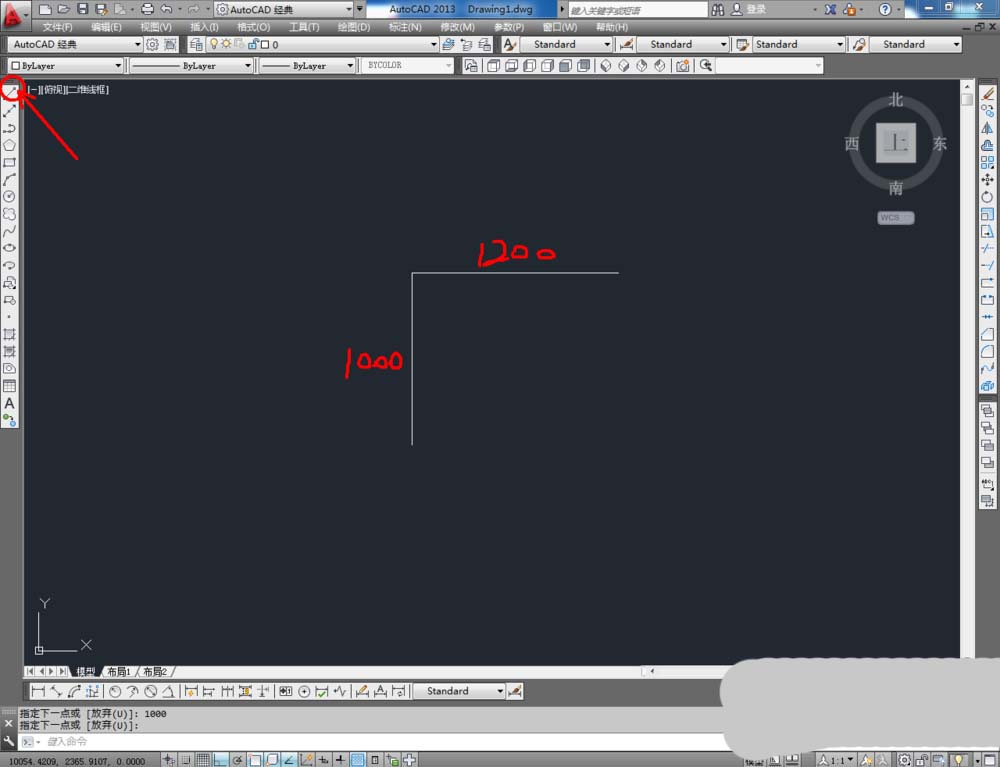

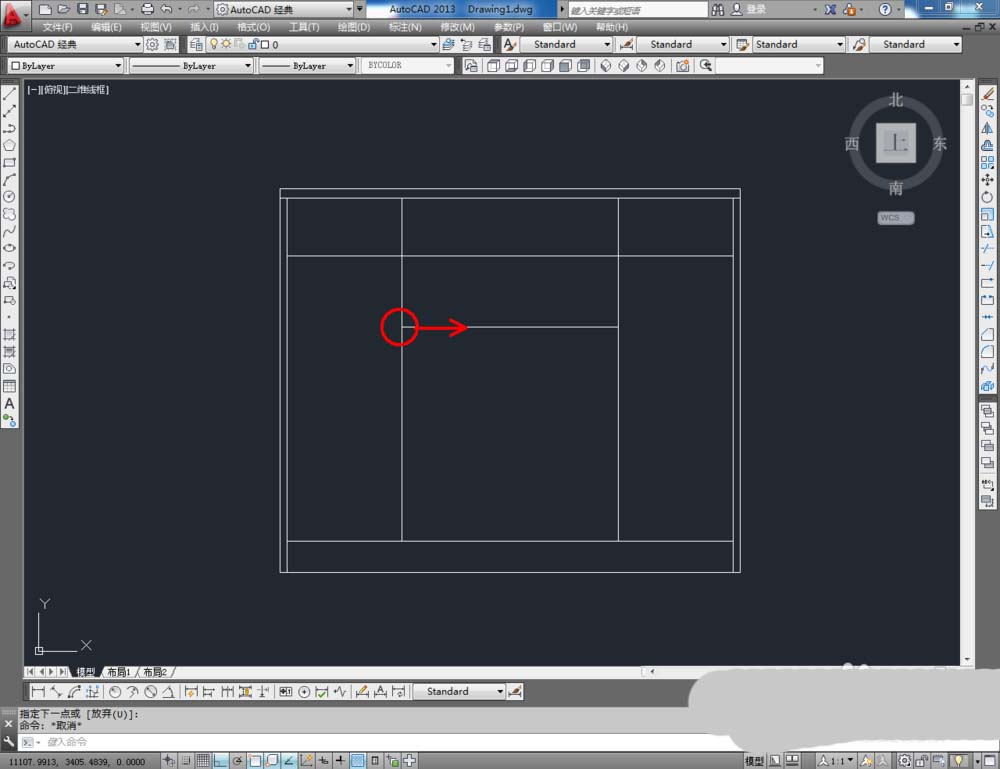

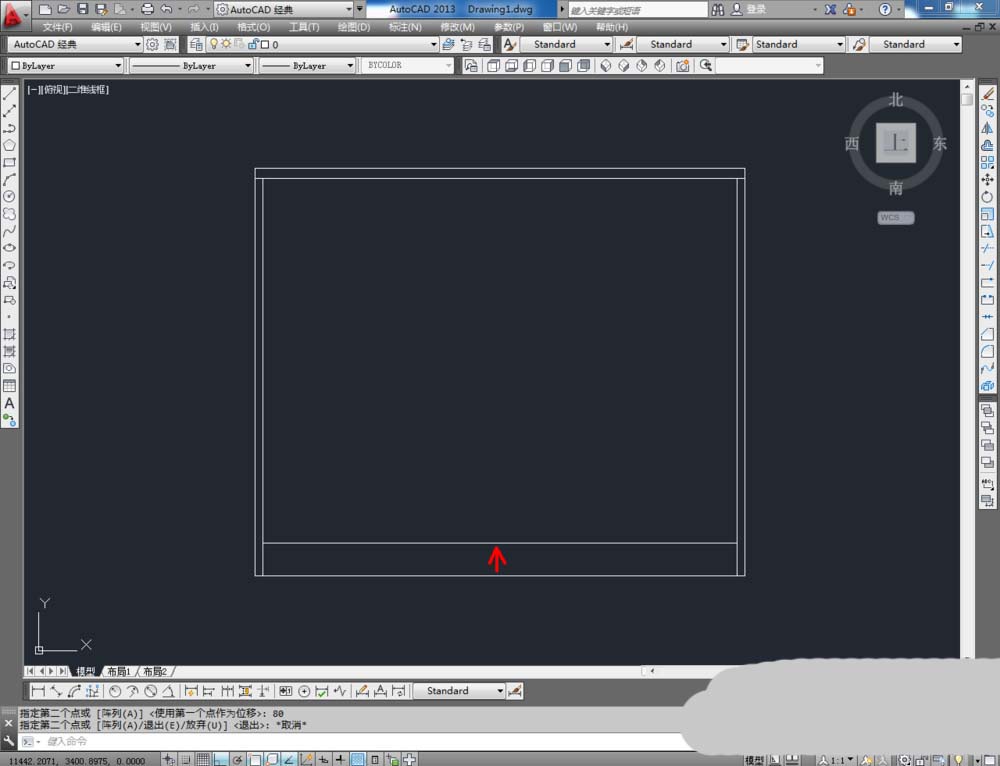

1、打開AutoCAD2013軟件，點擊【直線工具】，在作圖區域繪制出1200mm和1000mm兩條線段。點擊右邊工具欄中的【偏移】命令，分別對各個邊進行偏移操作（柜頂板偏移：25）。完成后，點擊【直線工具】完成對鞋柜的柜體劃分（如圖所示）；

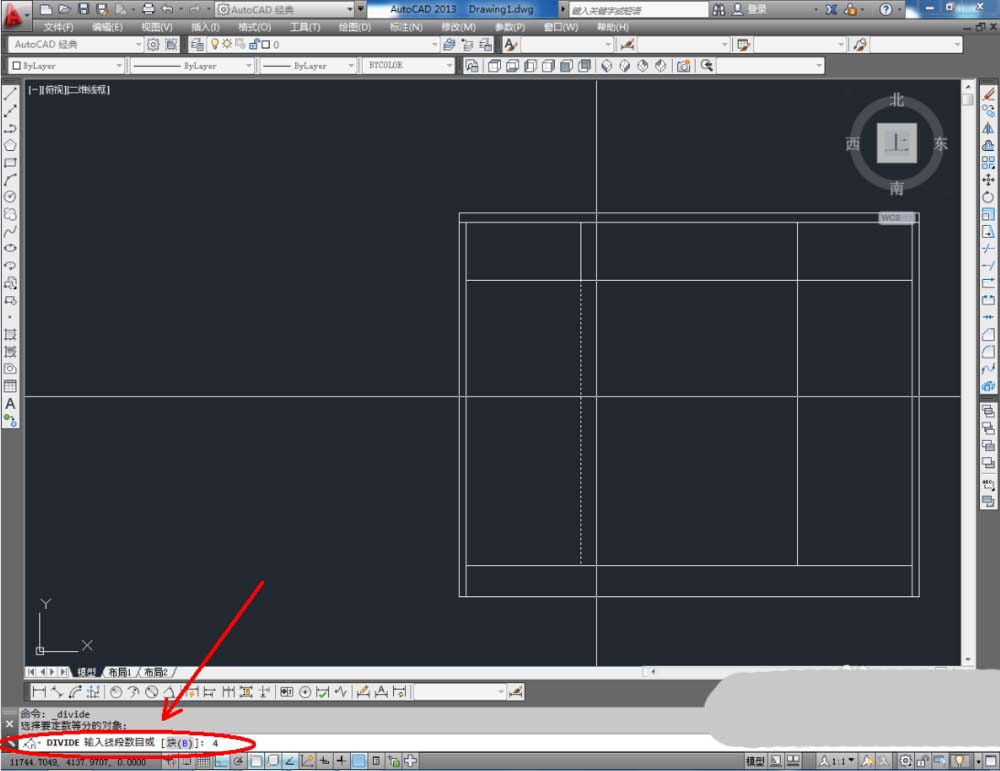

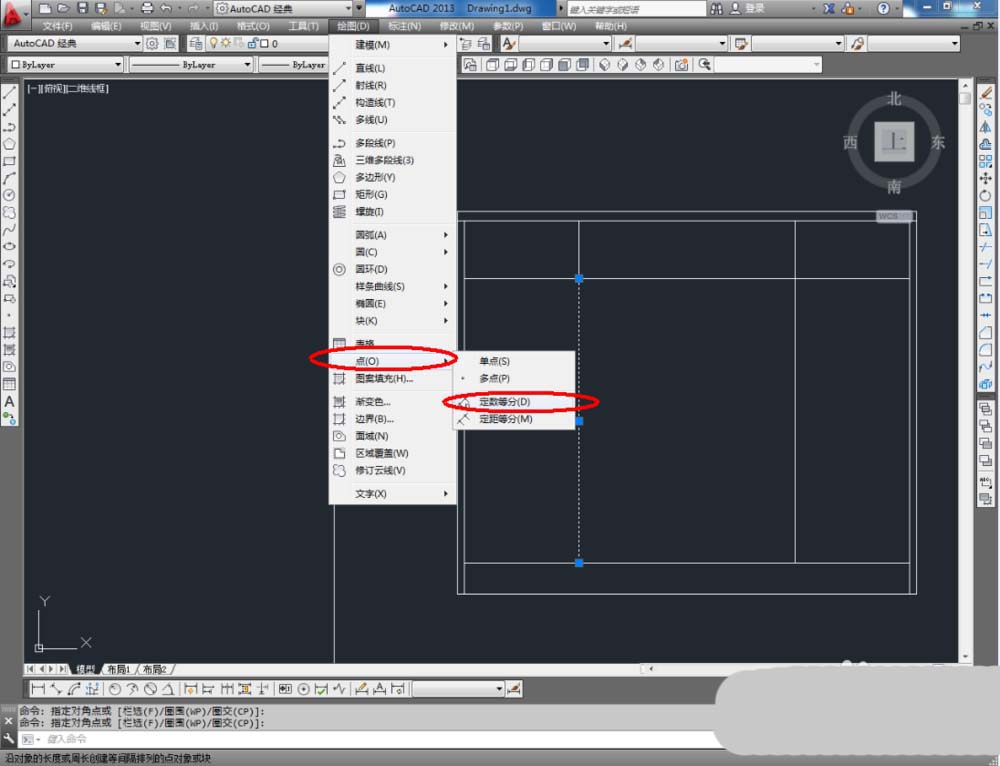

2、接著，開始制作鞋柜隔板（隔板厚度為18mm）。選中圖中線段，點擊【繪圖】-【點】-【定數等分】，輸入等分值：4,后，敲擊【空格鍵】。完成后，點擊【直線工具】結合【偏移】命令畫出隔板并復制出余下隔板（如圖所示）；

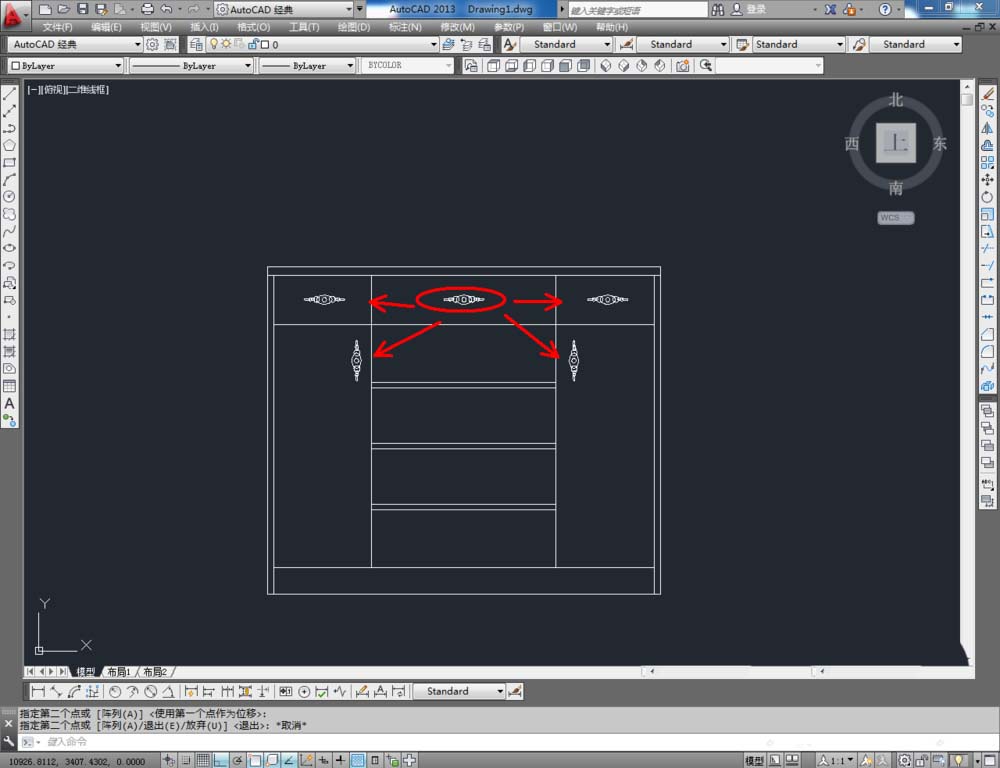

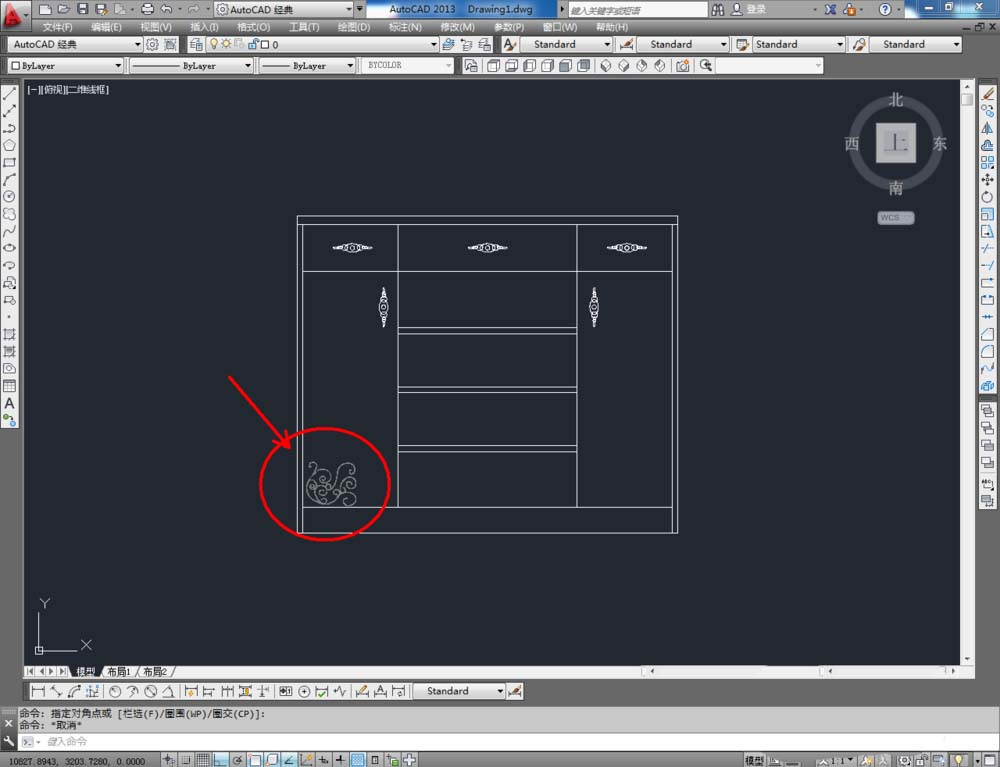

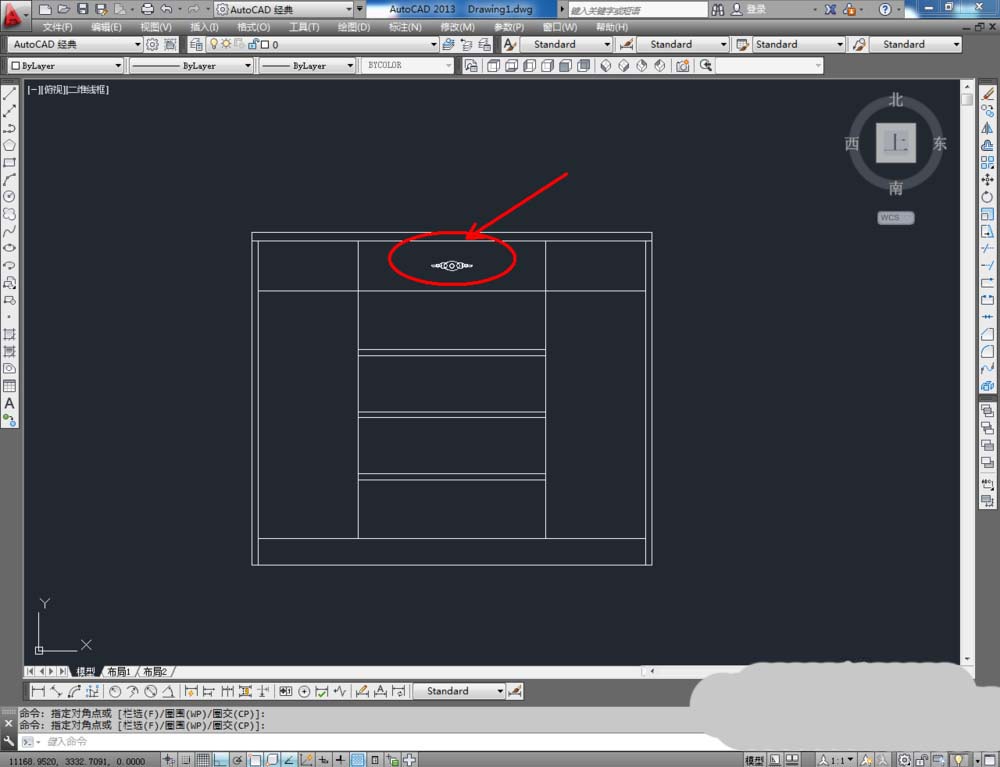

3、制作完成鞋柜的框架后，對鞋柜細節部分進行制作。繪制一個鞋柜拉手，復制多個并移動至相應的位置。完成后，標出沒有門板鏤空的部分（如圖所示）；
