cad圖紙需要標注，首先我們應先了解尺寸標注的組成、類型、規則及步驟等，今天我們就來看看cad尺寸標注的教程。

1、尺寸標注的規則：

在AutoCAD 2008中，對繪制的圖形進行尺寸標注時應遵循以下規則。物體的真實大小應以圖樣上所標注的尺寸數值為依據，與圖形的大小及繪圖的準確度無關。

圖樣中的尺寸以毫米為單位時，不需要標注計量單位的代號或名稱。如采用其他單位，則必須注明相應計量單位的代號或名稱，如度、厘米及米等。

圖樣中所標注的尺寸為該圖樣所表示的物體的最后完工尺寸，否則應另加說明。

一般物體的每一尺寸只標注一次，并應標注在最后反映該結構最清晰的圖形上。

2、尺寸標注的組成：

在機械制圖或其他工程繪圖中，一個完整的尺寸標注應由標注文字、尺寸線、尺寸界線、尺寸線的端點符號及起點等組成。

3、尺寸標注的類型：

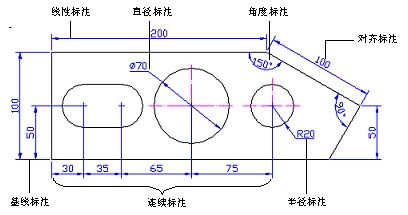

AutoCAD 2008提供了十余種標注工具以標注圖形對象，分別位于“標注”菜單或“標注”工具欄中。使用它們可以進行角度、直徑、半徑、線性、對齊、連續、圓心及基線等標注。

4、創建尺寸標注的基本步驟：

在AutoCAD中對圖形進行尺寸標注的基本步驟如下。

選擇“格式”|“圖層”命令，使用打開的“圖層特性管理器”對話框創建一個獨立的圖層，用于尺寸標注。

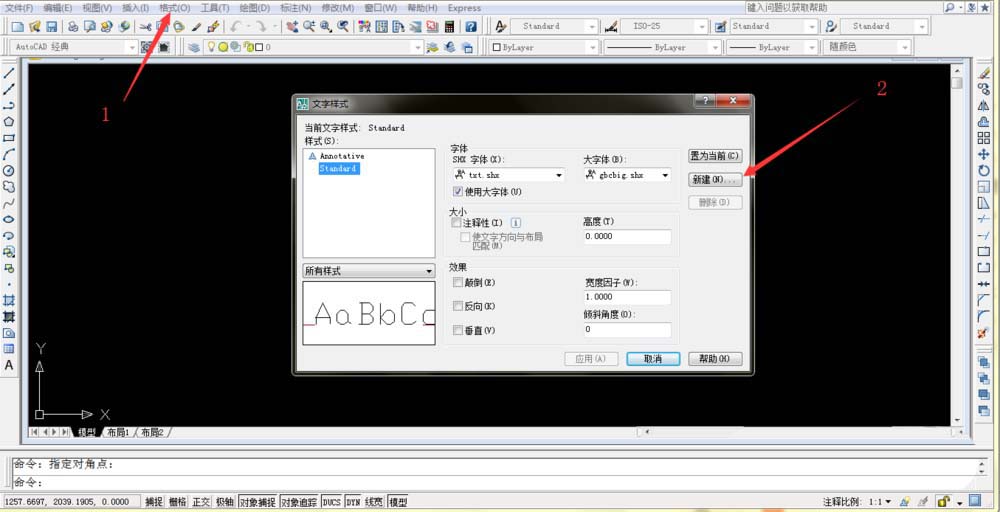

選擇“格式”|“文字樣式”命令，使用打開的“文字樣式”對話框創建一種文字樣式，用于尺寸標注。

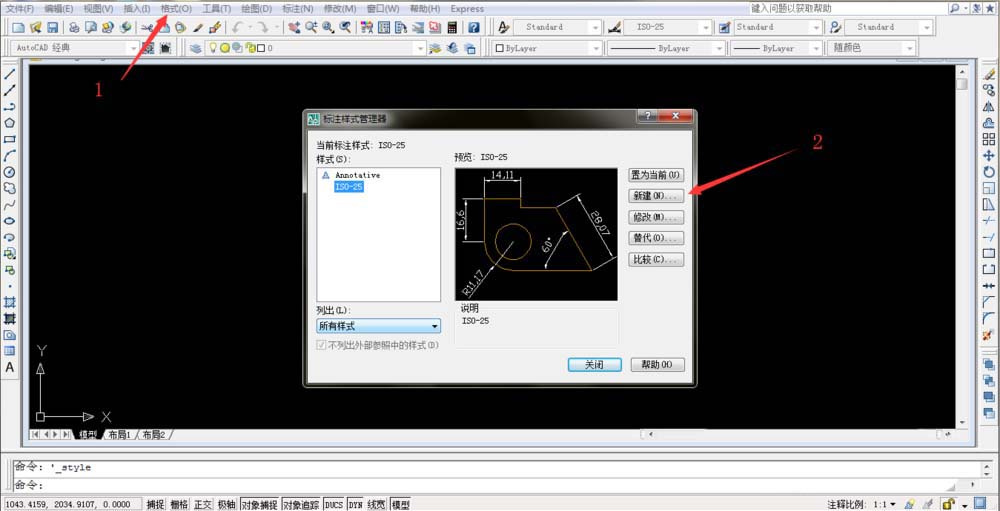

選擇“格式”|“標注樣式”命令，使用打開的“標注樣式管理器”對話框，設置標注樣式。

使用對象捕捉和標注等功能，對圖形中的元素進行標注。

以上就是cad圖紙標注尺寸的基礎知識，希望大家喜歡，請繼續關注武林網。
