CAD想要添加標注單邊極限公差，該怎么實現呢？我們可以使用堆疊命令實現，下面我們就來看看詳細的教程。

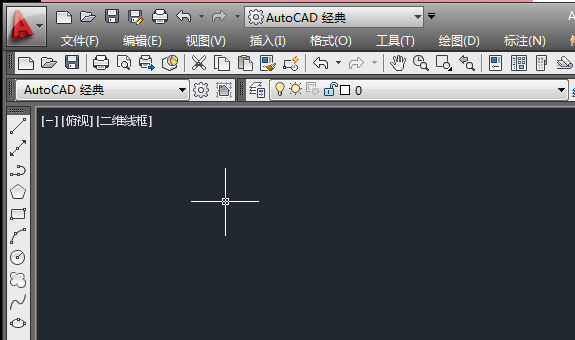

1、如下圖所示，打開AutoCAD軟件，新建一個空白CAD文件。

2、如下圖所示，可以通過輸入字母“t”，回車的方式打開“文字格式”對話框，也可以通過執行【繪圖-文字-多行文字】的方法打開“文字格式”對話框。

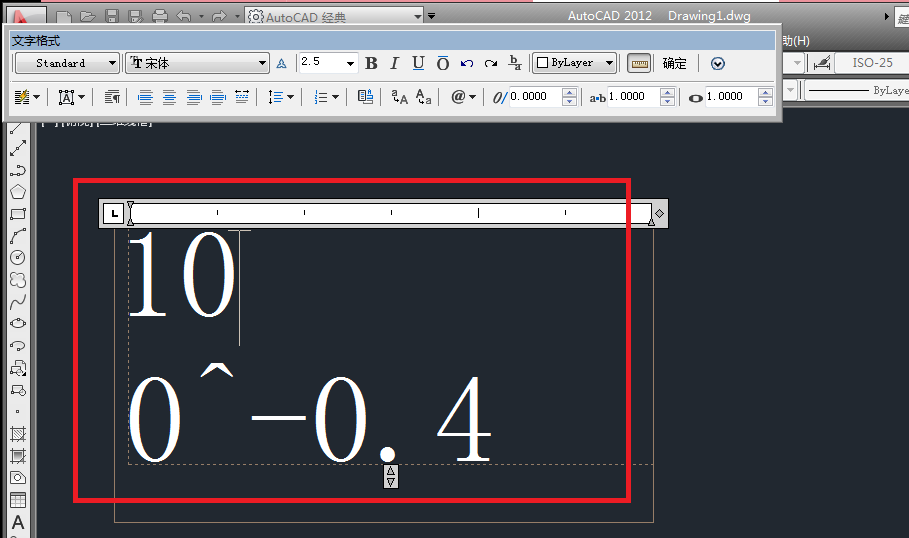

3、如下圖所示，輸入數字“10 0^-0.4”。

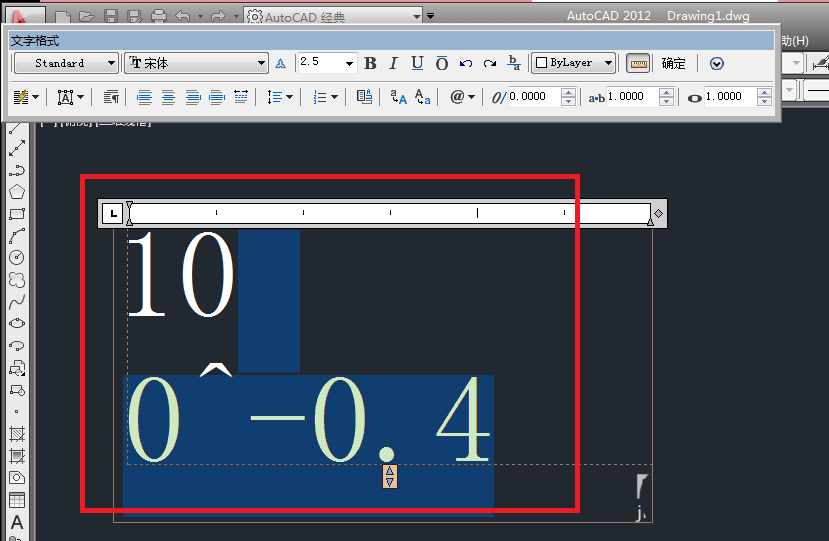

4、如下圖所示，用鼠標左鍵選中除“10”之外的所有數字，包括空格。

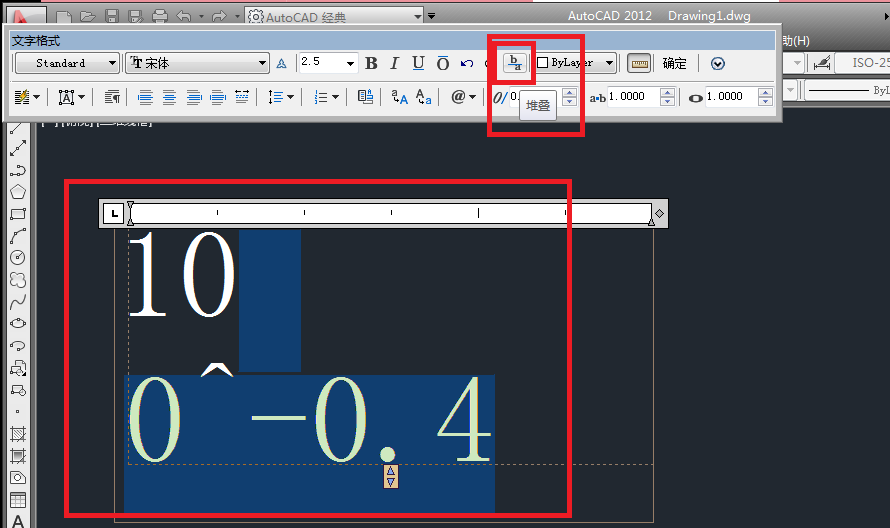

5、如下圖所示，選中之后，在“文字格式”工具欄中點擊“堆疊”符號。

6、如下圖所示，堆疊完畢，點擊工具欄中的“確定”。

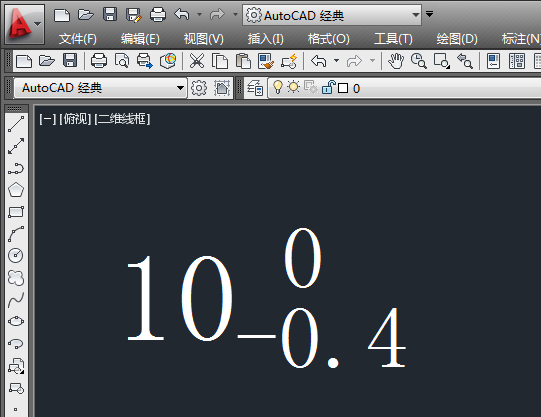

7、如下圖所示，公稱尺寸10的單邊公差就標注成功了。

以上就是cad制作單邊極限公差標注的教程，希望大家喜歡，請繼續關注武林網。
