cad中想要繪制平面建筑圖，該怎么繪制嗯？下面我們就來看看cad繪制平面建筑圖的教程。

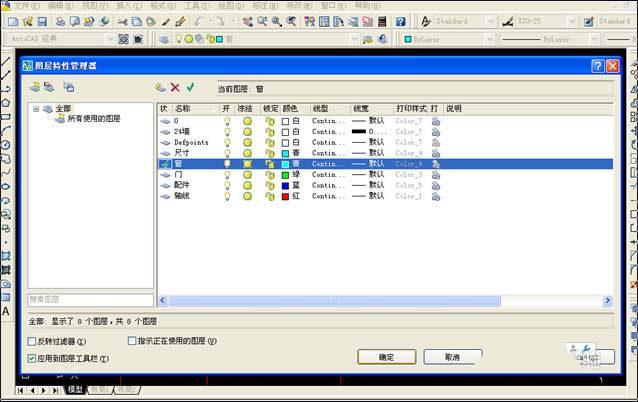

1、打開CAD進入主界面，點選格式--圖層，進入圖層特性管理器界面在右側空白區右擊，選擇“新建圖層”，輸入名稱后，點擊顏色，選擇為圖層設置的顏色用以上方法建立將所有需要的圖層后，點擊確定退出圖層。

注意：24墻為承重墻，線寬設置比其他部分要寬。

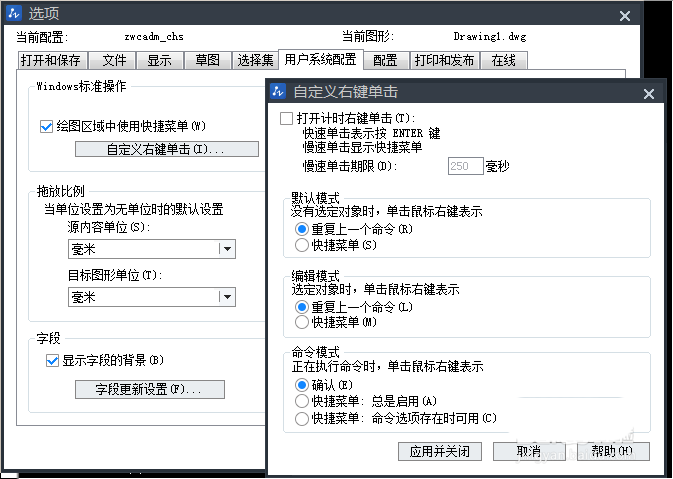

2、修改右鍵單擊模式在編輯區右擊，點選“選項”，進入“選項”設置界面。點選用戶系統配置，點擊“自定義右鍵單擊”，設置單擊右鍵的執行：在默認模式與編輯模式下為重復上一個命令，在命令模式下為確認。完成后點擊應用并退出。修改后可以大大提高繪圖速度。

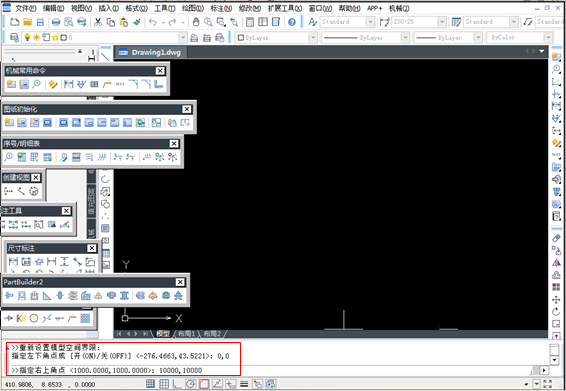

3、設置繪圖界限：格式-圖形界限-左下角點（0，0），右上角點（10000，10000）。

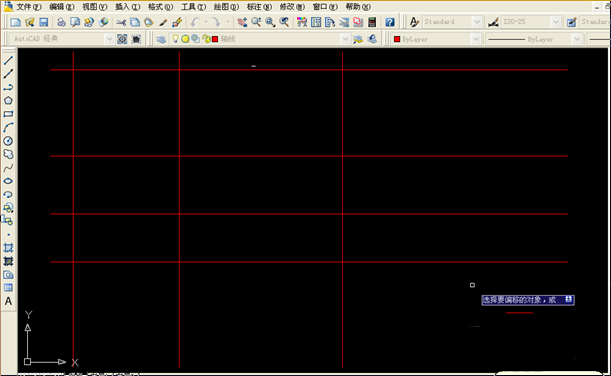

4、畫定位軸線，點選繪圖--直線，先畫一條水平線，一條垂直線，其他用復制與偏移命令（修改里）輸入數據獲得。

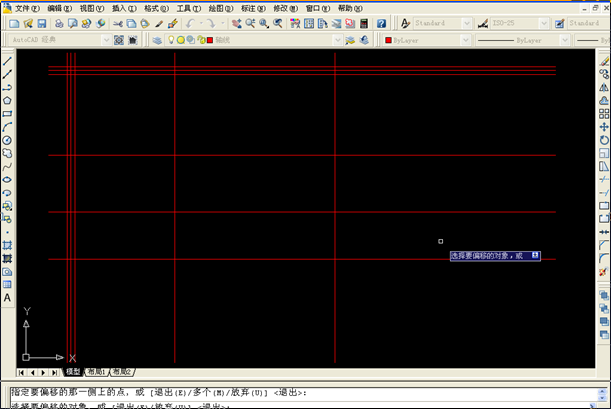

5、將軸線偏移一定的量（如100或120），兩個方向都要偏移。

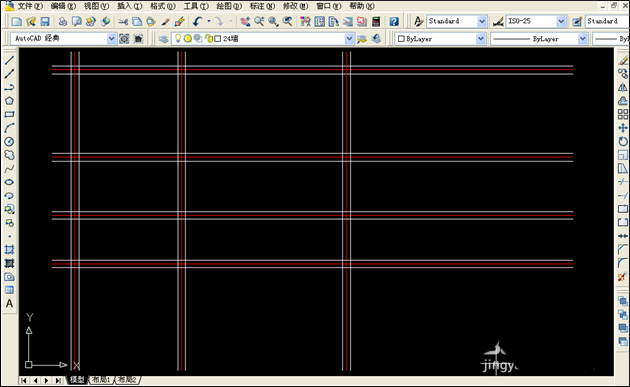

6、將偏移后的墻線修改到墻的圖層中：選中偏移后的墻線，再點圖層處的墻層，把圖層換到墻層。

7、點選修改--復制，或直接利用復制命令，將墻線復制到每一個軸線處，然后關掉軸線層。

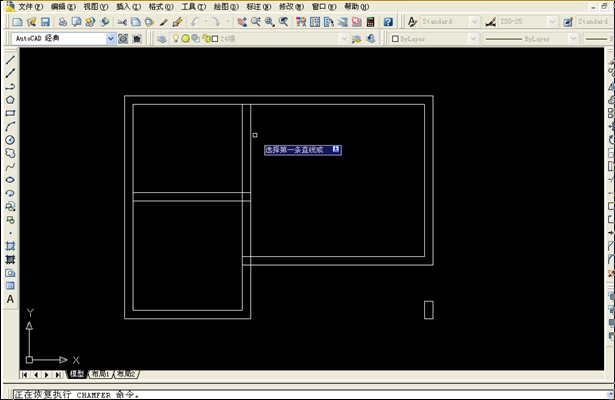

8、利用修剪、倒角命令完成大致的墻體修剪工作，留下必要的墻體線。
