邊長500米的小區總面,只有門崗里的桌子那么大?當你把按“毫米”單位繪制的門崗平面圖插入到按“米”單位繪制的小區總平圖中,可能就會遇到這樣的情況。大家也見怪不怪:縮放一下唄。這里隱藏了一個被眾多從業者忽略的小知識。“圖形單位”既是“毫米”也是“米”,既可以是“公制”也可以是“英制”,它可以微小到“微米”也可以巨大到“光年”。其實“圖形單位”并不是上述任何一個單位。“圖形單位”到底是個什么東東?如何正確理解“圖形單位”?下面我們就來詳細介紹一下。
一、“圖形單位”是AutoCAD的虛擬度量單位

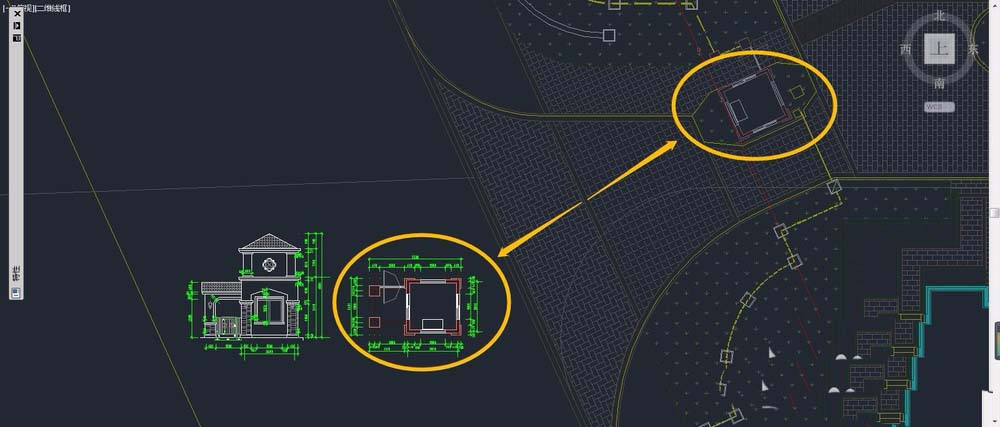

1、在門崗平面圖中插入小區總平圖,門崗平面圖和小區總平圖(右側兩個長方形小圖)都保持了繪制時的原始大小,未經縮放處理。小區總平圖只有門崗里的桌子那么大,好比現實當中一張圖紙擺在了桌子上,很有意思。

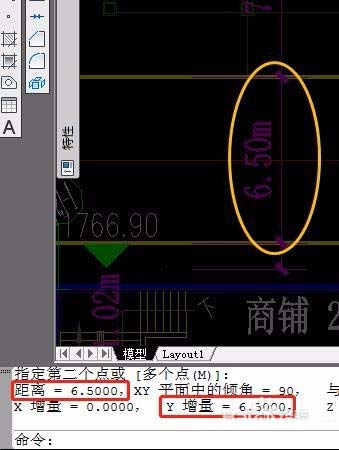

2、輸入鍵盤“di”測量工具,實測圖形的實際大?。洪T崗平面圖中標注“3000”(mm)的距離為“3000”(圖形單位);小區總平圖中標注“6.5m”的距離為“6.5”(圖形單位);
3、可見,在鍵盤上輸入尺寸、繪制圖形,這里的測量單位是“圖形單位”。“圖形單位”是AutoCAD中繪制和測量圖形的虛擬度量單位。建筑專業慣用“毫米”單位,總圖專業慣用“米”單位,同樣繪制“3000mm或6500mm”的長度,建筑專業習慣繪制“3000或6500”個圖形單位,而總圖專業則習慣繪制“3或6.5” 個圖形單位,其間自然形成1:1000的比例關系。根據不同行業或專業的習慣,“圖形單位”可以代表 “米”、“毫米”、“微米”甚至“光年”,以及英尺、英寸等英制單位。在AutoCAD系統中,不同單位可以通過設置“圖形單位”來實現自動換算并縮放圖形。
二、設置“圖形單位”的選項

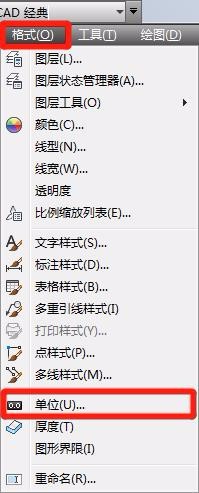

1、在“格式”下拉菜單中找到“圖形單位”設置窗口。
1)必選項:“長度”。

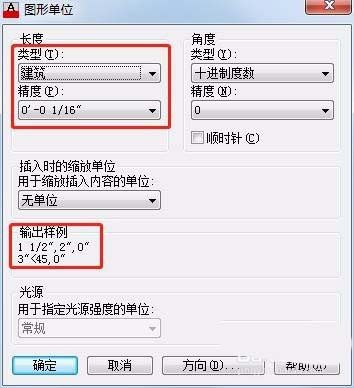

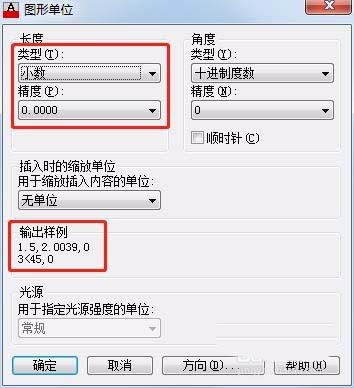

“長度-類型”:選擇“小數”為十進制計數方式;選擇“工程”、“建筑”會變成英制計數方式。
“長度-精度”:可默認“0.0000”。(該選項定義“模型”窗口中繪制和測量圖形的精度,不是尺寸標注的精度)
2) 默認選項:
“角度”。默認類型“十進制度數”和精度“0”。
3) “插入時的縮放單位”(非必選):繪制當前文件所使用的單位。
我所接觸的建筑行業文件中,絕大多數文件該選項為“無單位”,操作當前文件無影響;有的文件該項為“毫米”或“米”,但大多數時候也與“無單位”選項的文件并無二致。
** 那么,“插入時的縮放單位”選項到底有何用途,詳見下一步驟。
三、“插入時的縮放單位”的真正用途

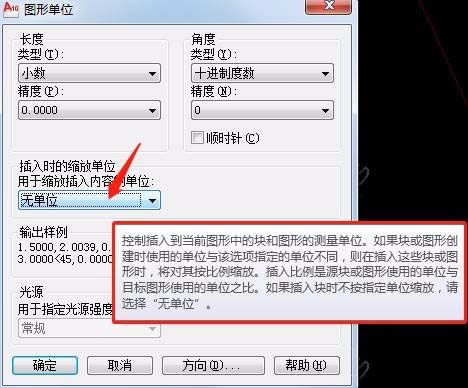

當鼠標懸停在“插入時的縮放單位”的下拉選項上時,系統自動顯示該選項的釋義:“控制插入到當前圖形的塊和圖形的測量單位。如果塊或圖形創建時使用的單位與該選項指定的單位不同,則在插入這些塊或圖形時,將對其按比例縮放。插入比例是源塊或圖形使用的單位與目標圖形使用的單位之比。如果插入塊時不按指定單位縮放,請選擇“無單位”。”
每一句話都令人費解,不管它。下面通過實例來了解。
再次打開“小區總平面圖”。

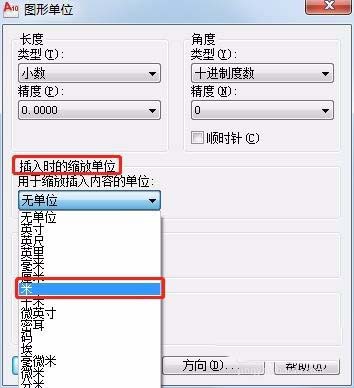

將“圖形單位”中的“插入時的縮放單位”由原來的“無單位”改為“米”單位(繪制“小區總平面圖”時的圖形單位對應“米”單位)。
保存文件。
打開“門崗平面圖”,在門崗平面圖中插入修改過的“小區總平面圖”。
系統自動將“小區總平面圖”放大1000倍,與門崗的“毫米”單位相統一,當前文件的門崗與總平圖中的門崗大小一致。
** 在文章開頭的示例文件中,需要分別測量門崗圖和小區總圖的圖形大小,判定它們的比例關系和縮放倍數,然后手動放大。
4、通過示例,“插入時的縮放單位”選項功能就很容易理解:
a. 選擇繪制當前文件所對應的實物單位,使軟件能夠正確識別并實現自動換算和縮放。
b. 總平圖對應“米”單位繪制圖形,就選擇“米”。當插入對應“毫米”單位繪制的建筑文件時,系統會自動將建筑圖形縮小1000倍,變為當前的“米”單位。
c. 建筑圖對應“毫米”單位繪制圖形,就選擇“毫米”。當插入對應“米”單位繪制的總平圖文件時,系統會自動將總平圖圖形放大1000倍,變為當前的“毫米”單位。
d. 在我接觸過的各種AutoCAD版本中,“無單位”選項會被系統默認為“毫米”單位。(可能是因為使用“毫米”單位的情況更為普遍。)
** 實例中“門崗平面圖”文件的就是“無單位”選項。如果反過來在“總平圖”中插入“門崗平面圖”,“門崗”文件會被當做“毫米”單位處理,縮小1000倍,與“總平圖”的“米”單位相統一。
如果反過來在“總平圖”中插入“門崗平面圖”,“門崗”文件會被當做“毫米”單位處理,縮小1000倍,與“總平圖”的“米”單位相統一。
以上就是cad圖形單位詳細講解,希望大家喜歡,請繼續關注武林網。
