截面型和路徑子對象深入講解教程中，將指導各位網友制作一個場景中的帽纓和旗幟對象，帽纓和旗幟均屬于布料類的對象，這類對象的特點為形狀不規則，會根據風向、碰撞物體等外部因素產生變化，由于放樣對象操作簡單、能夠?qū)崿F(xiàn)自然的褶皺效果，且能夠?qū)孛嫘秃吐窂叫偷淖訉?duì)象進行編輯，使其能夠與場景相適配，所以在創建布料類的對象時（例如窗簾、桌布等）通常會使用放樣建模方法。關鍵的知識點作者講解的非常的到位，素材需要大家自己在網上搜集或者使用本教程素材，如果你有些了解可以加入自己的思想在里面！上效果圖先！

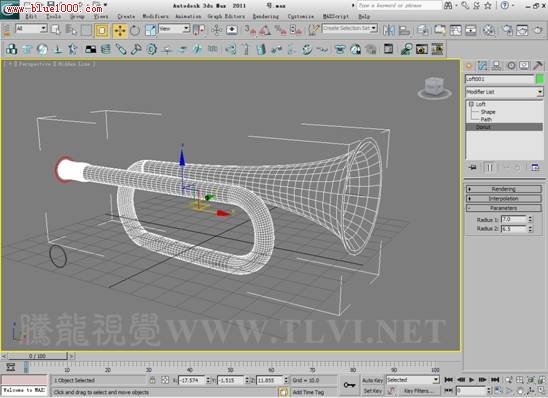

　　放樣建模方法可以截面型和路徑型的子對象進行編輯，如果截面型或路徑型為參數化圖形，還可以對其創建參數進行編輯。

　　除了放樣建模方法外，使用Reactor（反應堆）工具也是一種常用的創建布料的方法，由于Reactor工具能夠模擬真實的物理環境，所以創建的布料效果更為逼真，但是Reactor工具也有一定的局限性，首先使用Reactor工具創建模型的過程較為復雜，需要經過多次定義，并使用多種工具配合才能實現逼真的布料效果；由于Reactor工具模擬真實的物理環境，所以可控制性較差，生成的布料效果無法預期，也不能控制，創建纏繞在特定物體上的布條（例如禮物包裝帶）、特定形態的布料（例如船帆、折疊的餐巾）等對形態有一定要求的布料對象較為困難；使用Reactor工具創建的布料對象確定形狀后，不能再對其進行編輯，不利于模型的修改。所以如果創建的布料對象較為簡單、形態較為規則、對模型細節要求較低，最好使用放樣建模方法來創建，下圖中左圖為使用放樣建模方法創建的布料對象，右圖為使用Reactor工具創建的布料對象。

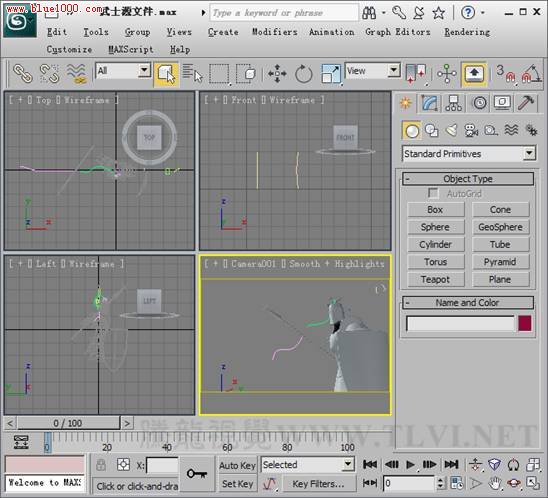

　?。?）運行3ds max 2011，打開素材“武士源文件.max”文件，該文件為一個武士的場景，本實例中需要?jiǎng)?chuàng)建旗幟和帽纓。

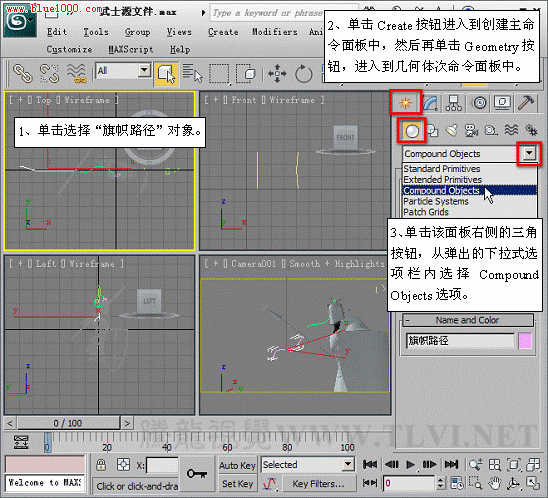

　?。?）選擇“旗幟路徑”對象，進入

Create面板下的

Geometry次面板，在該面板下的下拉式選項欄內選擇Compound Objects選項。

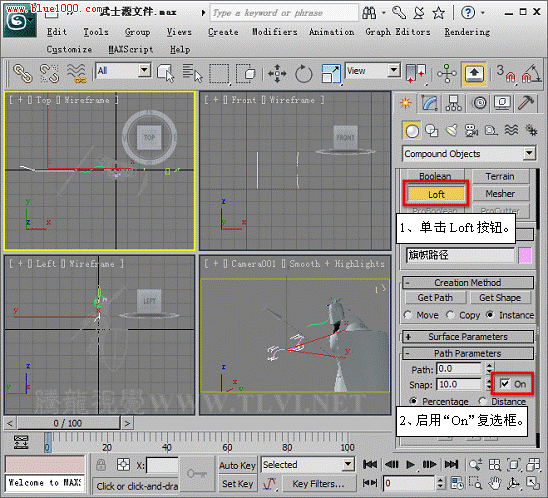

　?。?）在Object Typer卷展欄下激活Loft按鈕，并在展開的Path Parameters卷展欄下進行設置。

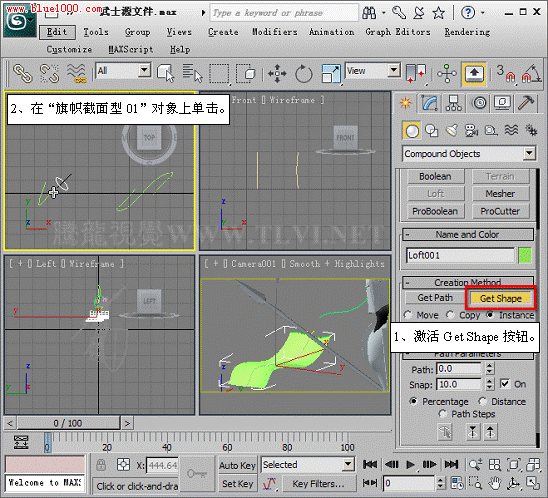

　?。?）在視圖中拾取“旗幟截面型01”圖形，使該圖形成為放樣對象的截面型，生成Loft001對象。

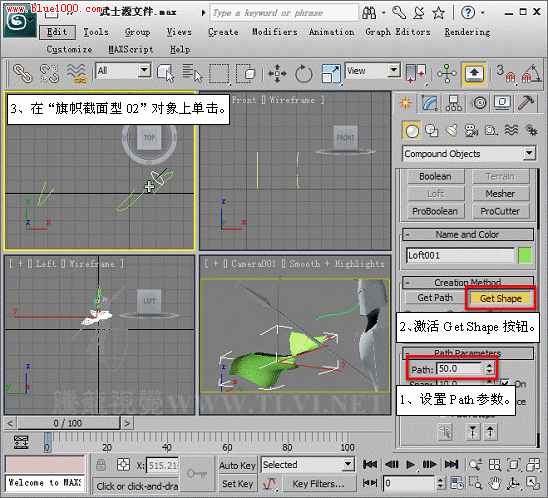

　?。?）再次對Path Parameters卷展欄進行設置，并在視圖中拾取“旗幟截面型02”截面圖形，使該圖形成為放樣對象的截面型。

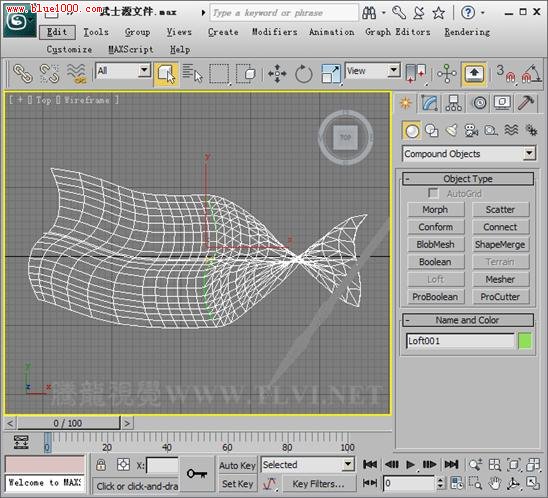

　?。?）觀察視圖可以發現，生成的放樣對象產生了扭曲，這是因?yàn)閮蓚€(gè)截面型首頂點的位置不一致，這也是進行放樣建模時常常會遇到的問題，現在需要進入到截面型的子對象層，對其頂點進行編輯。

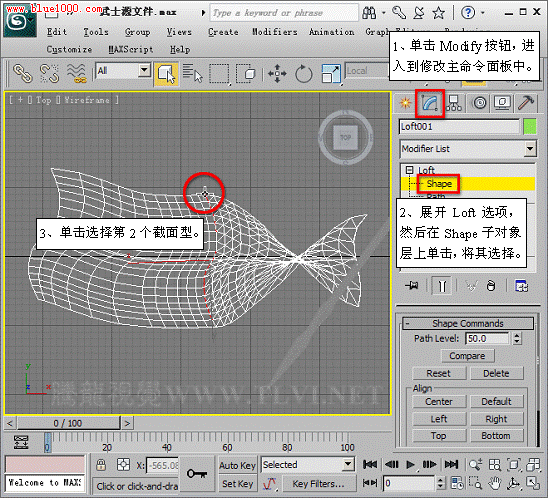

　?。?）進入Loft001對象的Shape子對象層，然后選擇第2個截面型。

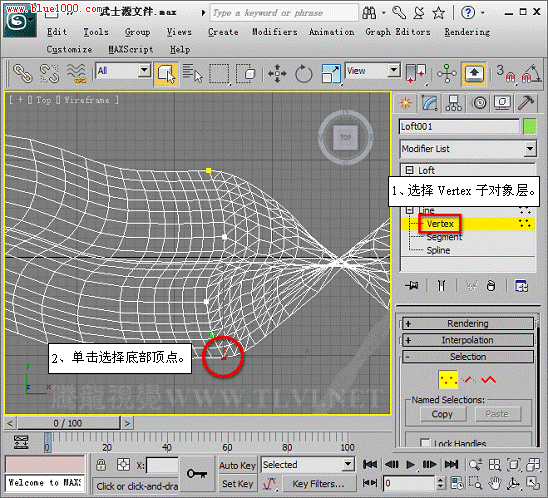

　?。?）進入選擇截面型的Vertex子對象層，在Top視圖中選擇最底部的頂點。
