螞蟻六條腿的中上部基本上都是一樣的，這樣我們可以僅建立一組模型，通過復制和重新放置即可(見圖1)。否則的話，嘿嘿，本課程就不是六課時，而是……您自己算吧。

圖1

　　一、 建立上段

　　上段看起來像一個拉長的雞蛋，我們通過一個球體實體來造型。

　　1． 打開Ant_L3.max，極大化Front視圖。移動背景，使聯于前胸的前腿上段清楚地顯示在視圖中央。

　　2． 我們先建立一個左前腿上段。單擊Create面板，在Front視圖中建立一個Radius=18.0，Segments=18，打開Generate Mapping Coordinates選項的Sphere。

　　3． 在Modify面板下，右擊Edit Stack按鈕，在菜單中選擇Editable Mesh。

　　4． 打開Sub-Object，右擊球體，選擇限定在X軸的Rotate。選定球體的所有頂點，鎖定選區，旋轉90度。

　　5． 單擊Select and Non-uniform Scale按鈕，限定在X軸，向下拖動球體至50%。

　　6． 在Top視圖中同樣限定在Y軸上將球體縮小至50%。

　　7． 激活Front視圖，在Modifier列表中選擇Taper。在Parameters卷簾做如下設置：Amount=0.90、Taper Axis to Primary=Y、Effect=XZ。這樣球體上端比下端要來的大，同背景中相同。

　　8． 極大化Front視圖，關閉Sub-Object模式。

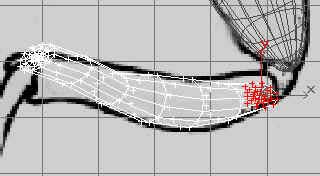

　　9． 右擊球體，選擇Rotate，限定在Z軸，旋轉球體19度，使其符合背景中的上段角度。右擊球體，選擇Move，限定在XY軸，移動球體到背景中的上段所在位置。在Top視圖中作進一步的調整(見圖2)。

圖2

　　10． 在Left視圖中，右擊球體，選擇Rotate，限定在Z軸。旋轉22度。使用限定在X軸的移動球體，直到其下端重合于上段和中段之間的球形關節。

　　11． 關閉選區鎖定，重命名球體為“左前腿上”或“LFLegUp”。

圖3

　　二、 復制所有的上段

　　1． 右擊Left視圖激活。

　　2． 將“左腿上”轉化為Editable Mesh：選擇物體，在Modify面板下單擊Edit Stack按鈕，選擇Collapse All，單擊Yes、OK。

　　3． 單擊Select and Mirror。

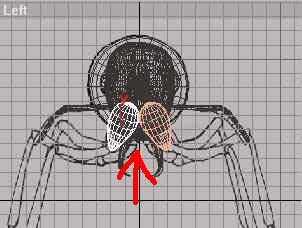

　　4． 在Mirror：Screen Coordinates對話框中做如下設置：Mirror Axis=X、Offset=-26、Clone Selection=Copy。兩個上段的內緣要正好相互接觸(見圖3)

　　5． 將復制的物體更名為“右前腿上”或“RFLegUp”，羅嗦一句：請您務必要更名，這為將來我們對螞蟻的各部分進行連結做準備。選定兩個上段，鎖定選區。

　　6． 建立一個選定對象組，在MAX界面的右上區的Named Selection Set窗口中鍵入“前腿上”或是“Front Leg Upper”。

　　7． 現在我們復制上段。激活Front視圖，右擊選擇移動，限定在XY軸。按下SHIFT鍵不放，單擊并向右下方拖動上腿，直到中腿的上段。單擊OK，接受復制操作。

　　8． 在對中腿的上段做調整前我們先要凍結前腿的上段。

　　9． 激活Left視圖，使用限定在Z軸上的Rotate，旋轉新復制右面的中腿上段23度，同樣旋轉新復制左面的中腿上段-23度。

　　10． 選擇兩個物體，鎖定選區(養成這個好習慣，快捷鍵空格)。使用限定在Y軸的Move，將物體向上移動2個單位，以使其下端不要突出于上段和中段連結關節。

　　11． 解除鎖定，在X軸上稍微調整每一個上段直到它們的內緣相互接觸，注意只要接觸即可，不要重疊。

　　12． 現在我們復制后腿的上段。在Front視圖重新選擇兩個上腿，鎖定選擇。按下SHIFT鍵不放，向右下方拖動。在Clone對話框中鍵入“后腿上”或“Back Leg Upper”。

　　13． 使用限定在Z軸的旋轉，將一對后腿上段旋轉21度。移動后腿上段到背景圖中的位置。(見圖4)

圖4

　　三、 建立中段

　　螞蟻的腿分為上、中、下三個節段，最末端是足?，F(xiàn)在我們使用一個圓柱體來建立中段。

　　1． 極大化Top視圖，凍結所有的物體。

　　2． 在Create面板下，選擇Cylinder，在視圖中螞蟻的左前腿附近建立一個Radius=4.4、Height=-56.0、Height Segments=6、Cap Segments=3、Sides=12和打開了Genetrate Mapping Coordinates選項的圓柱體。

　　3． 使用限定在Y軸的Ratate，將圓柱體旋轉90度。

　　4． 再使用限定在Z軸的Ratate將圓柱體旋轉46度，并移動到合適的位置同背景相吻合。

　　5． 我們要彎曲圓柱體。選擇Modifier下的Bend編輯器。在Parameters卷簾下做如下設置：Angle=-37.0、Direction=45、Bend Axis=Z。在Front視圖中我們可以看見圓柱體向上彎曲同圖像吻合。

　　6． 單擊Modifiers的More按鈕，在列表中的Object-Space Modifier下選擇Edit Mesh。打開Sub-Object。這次我們不用合并編輯堆棧使圓柱體變成Editable Mesh。

　　7． 使用限定在Y軸上的Non-uniform Scale，激活Top視圖，選中圓柱體所有的頂點，鎖定選區。向下拖動鼠標，使圓柱體變扁到原來尺寸的60%。

　　8． 激活Front視圖，極大化。使用限定在Z軸的旋轉將圓柱體旋轉15度，移動圓柱體到背景圖中的合適位置。注意：我們可以看見被選定的圓柱體的頂點組成了7個頂點環。我們可以縮放和移動這些頂點環進一步造型圓柱體。

　　9． 放大圓柱體所在的視圖區域，系統將會警告放大背景將會耗費25MB的虛擬內存，單擊OK。

　　10． 關閉選區，使用限定在Y軸上的Non-uniform Scale。選定左側兩個頂點環，鎖定選區，將它們縮小至60%。釋放鎖定。

　　11． 選擇左起第三個頂點環，縮小至65%。左起第六個頂點環至75%，第七個至50%(見圖5)。

圖5

12． 我們將要旋轉每個頂點環，使其垂直。使用限定在Z軸上的旋轉，分別選定每個頂點環，做相應旋轉調整，直到每個頂點環都變成垂直。

　　13． 同樣選擇每一個頂點環，使用限定在Y軸上的移動，進行上下的適度移動，直到這些頂點環組成一個平滑的圓柱體表面曲線(見圖6)。

圖6

　　四、 球形關節

　　螞蟻腿部的兩個關節都是球形的，位于我們剛剛建立的圓柱體的末端。

　　1． 激活并極大化Top視圖。

　　2． 選擇Create面板下的Sphere，在圓柱體的末端建立一個Radius=4.0的球體。注意球體要同圓柱體有一定的重疊。同樣地在Left和Front視圖中移動球體到圓柱體的近螞蟻體側端。

　　3． 由于這次的布爾操作只有兩個物體，所以我們使用Create面板列表中的Compound Objects。選擇Boolean。

　　4． 球體現在已經被選擇，所以就成為了Operand A(操作體A)。在Modifier卷簾下的Parameters/Operations中單擊Union(交集)，然后在Pick Boolean卷簾下單擊Pick Operand B(選擇操作體B)按鈕。在Top視圖中選擇圓柱體。

　　5． 球體和圓柱體都變成了白色，表示它們被結合在一起了，將物體更名為“腿中段”或“MidLeg”。

　　6． 為了給腿中段增加一些曲度，我們在Top視圖內使用Bend編輯器，在Parameters卷簾下做如下設置：Angle=6.0，Bend Axis=X。

　　7． 使用限定在Z軸的旋轉，將腿中段旋轉18度，使其吻合背景(見圖7)。

[NextPage]

圖7

　　五、 復制創建所有的腿中段

　　1． 激活并極大化Top視圖。

　　2． 在復制開始之前，我們可以看到Bend編輯器顯示在編輯器堆棧的窗口中。我們通過Collapse All來合并編輯器，將物體轉化為Editable Mesh。否則的話，復制出來的物體均帶有這個編輯歷史紀錄，這樣的話會無謂地消耗內存。

　　3． 我們先復制螞蟻左側的腿中段。使用限定在XY軸上的Move，按下SHIFT鍵，移動腿中段，直到球形關節重合于中腿的關節。釋放鼠標鍵，在Clone Option窗口中單擊OK。

　　4． 同樣重復上述過程，再復制一個中段到后腿。球形關節也要重合于背景圖形(見圖8)。

圖8

　　5． 現在調整中后腿。使用限定在Z軸的旋轉，旋轉中腿的中段68度。

　　6． 后腿的朝向錯誤。我們使用Mirror糾正：Mirror Axis=X，Clone Selection=No Clone?，F(xiàn)在方向正確，我們使用限定在Z軸的旋轉，逆時針調整直到吻合于背景圖像。

　　7． 激活Left視圖，極大化。研究一下腿中段的位置，我們可以發現每一個腿的高度和角度都不同。我們從仍被選定著的后腿中段開始。鎖定選區。向上旋轉物體32度。

　　8． 使用限定在Y軸的移動，將物體向上移動直到圖中后腿的位置。

　　9． 釋放鎖定，使用Select by Name選擇“腿中段01”或“MidLeg01”。也是使用限定在Z軸的旋轉和限定在Y的移動來調整中腿中段的位置。

　　10． 前腿不必旋轉，只要在Y軸上稍做移動調整即可。

　　11． 現在要復制右側的腿了。選擇所有的腿中段。單擊Mirror按鈕，做如下設置：Mirror Axis=Y，Clone Selection=Copy(見圖9)。

圖9

　　12． 選擇新復制的三個腿中段，使用限定在Y軸的移動，向上移動物體到正確位置?？赡芩鼈兊奈恢脹]有很好的同圖像吻合，沒關系，我們在后面還可以做進一步的調整(見圖10)。

圖10

　　13． 以Ant_L4.max為名存盤.

　　好了，腿部的中上段造型晚了。下次我們將會結束腿部的造型，這樣螞蟻的造型工作基本完成了，只剩下動畫的準備工作了。

　　一、 造型下腿

　　1． 首先載入Ant_L4.max。做必要的背景調整。隱藏所有的物體

　　2． 激活Perspective視圖，按下L建，將其切換成Left視圖。極大化。

　　3． 我們將會載入另一個背景圖像用于輔助接下來的創建過程。在View菜單下單擊Background Image。選擇載入Ant_Leg.jpg。確認Display Background和Match Bitmap被選擇，單擊OK。現在我們有兩個Left視圖，下面的工作基本上都是在新的Left視圖中完成，所以下文的Left01即指新的Left視圖。

　　4． 單擊Create面板，選擇列表中Extended Primitive中的Capsule。在Top視圖中建立一個Capsule物體，設置Radius=5.0，Height=100，Generate Mapping Coordinate。使用限定在X軸的Non-uniform Scale將物體縮小至56%。

　　5． 激活Left01視圖，單擊Modify面板下的Taper編輯器，設置Primary=Z，Effect=XY，Amount=0.4。使用限定在Z軸的旋轉，將物體逆時針旋轉13度。單擊Modify面板下的Edit Stack按鈕，單擊Collapse All，OK。將物體轉化成Editable Mesh。

圖1

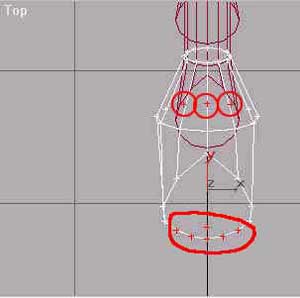

　　6． 單擊Modify面板中的Sub-Object按鈕。使用工具條上的Fence Selection Region選擇膠囊物體頂端的幾排定點，除了其中最下面一排。先單擊Move按鈕，再右擊按鈕，在彈出對話框中的Offset Screen下鍵入：X=-7.0，Y=14.5(下文中的許多移動都要使用這種方法，我就不再贅述，而是直接給出Offset坐標)。這就是螞蟻的腿部下段，將物體更名為“腿下段”或是“LowerLeg”。

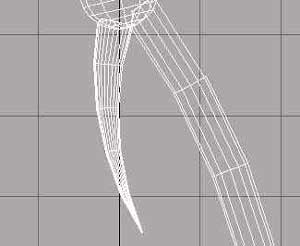

　　7． 現在我們要建立腿部末端的一根彎曲的尖刺。在Top視圖建立一個Cone：Radius1=0.05、Radius2=2.2、Height=27，Generate Mapping Coordinate。接下來我們要使用Bend編輯器，但在這之前我們要移動物體的重心軸(Pivot Axis)，因為Bend編輯器是以物體的重心軸為編輯中心的，而默認的重心軸在物體的端處，不能符合我們的要求。單擊Hierarchy面板下的Adjust Pivot卷簾中的Affect Pivot Only(僅影響重心軸)按鈕，使用限定在Y軸上的移動將重心軸(也就是那個三向箭頭)移動到上2/5處。 8． 單擊Modify面板下的Bend：Angle=41、Direction=90，Bend Axis=Z。移動尖刺到合適的位置，見圖3，將物體更名為“刺”或是“Spur”。

圖3
