MRTG監測交換機端口流量圖解(圖文)

2024-09-12 21:54:59

字體：大中小

來源：轉載

供稿：網友

MRTG監測交換機端口流量圖解 MRTG(MultiRouter Traffic Grapher, MRTG)是基于SNMP的典型網絡流量統計分析工具。它通過SNMP協議從設備得到其流量信息，并將流量負載以包含JPEG格式圖形的HTML文檔的方式顯示給用戶，以非常直觀的形式顯示流量負載。是一款應用非常廣泛的網絡流量統計工具。現在就根據自己的實際工作，講解一下如何使用MRTG來監控交換機每個端口的流量。　　環境介紹：MRTG安裝在Windows 2000 管理工作站上　　需要管理的兩臺交換機：　　　　　Foundery Serveriron 800 四層交換機（IP address:10.86.11.138）　　　　　Foundery Bigiron 8000 路由交換機 (IP address:10.86.11.139) 　　準備工作：下載Perl for Windows NT/2000(http://www.activestate.com/) 　　注意一定要下載版本 5.005 或更新的。　　下載MRTG forWindows NT/2000(http://people.ee.ethz.ch/~oetiker/WEBtools/mrtg/pub) 　　需要知道交換機設備的 read-only SNMP community string 　　筆者實際使用：ActivePerl-5.8.0.804-MSWin32-x86.zip 　　mrtg-2.9.25 .zip 　　兩臺交換機的read-only SNMP community string都是sdcdn軟件安裝：　　1.mrtg的安裝　　只需把mrtg-2.9.25.zip解壓到windows 2000 管理工作站上C:/mrtg目錄下即可

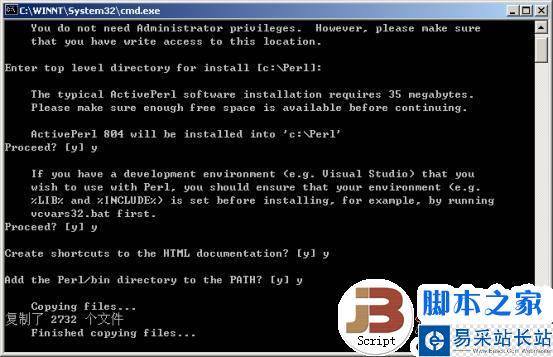

2.Perl的安裝　　將ActivePerl-5.8.0.804-MSWin32-x86.zip解壓后，會產生一個批處理文件：Installer.bat，雙擊 installer.bat。按照提示安裝即可。默認安裝目錄是c:/perl。

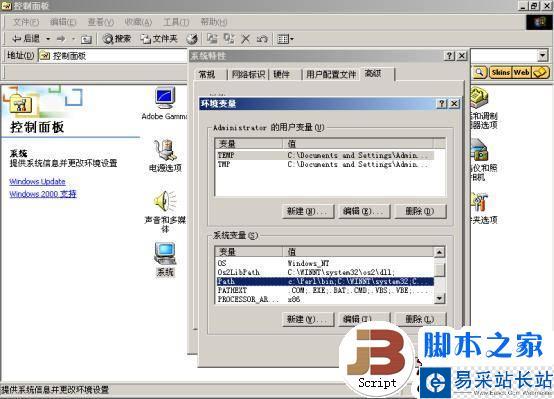

注意：查看控制面板---系統---高級---環境變量中變量path是否包含c:/perl/bin 的路徑,若未包含，須編輯加入。

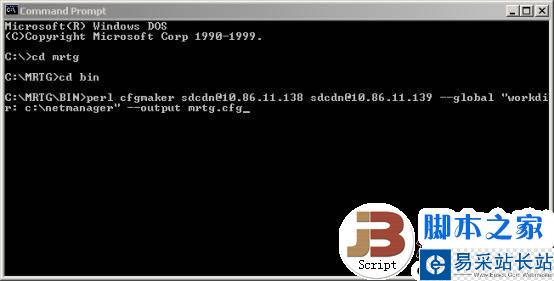

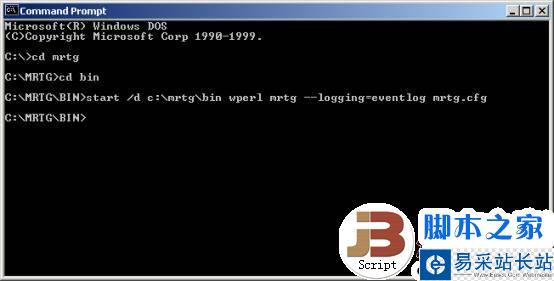

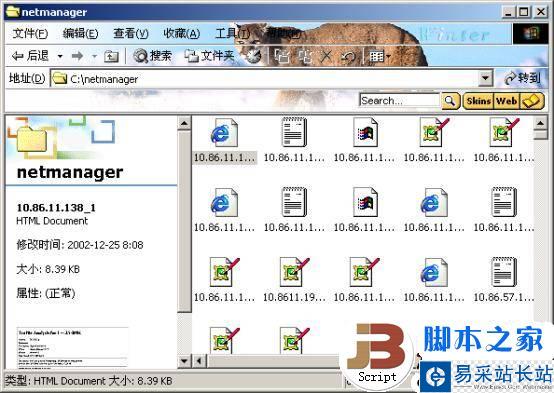

3．生成MRTG默認的配置文件（可以自定義文件名，例如mrtg.cfg）　　運行 c:/mrtg/bin >perl cfgmaker sdcdn@10.86.11.138 sdcdn@10.86.11.139 --global "workdir: c:/netmanager" --output mrtg.cfg 　　補充說明：10.86.11.138 10.86.11.139 分別是兩臺交換機的IP address; 　　注意首先要保證c:/netmanager目錄的存在。
