鉆戒是每個女人最為喜愛的東西，它晶瑩剔透，耀眼奪目。今天，我們就通過3dmax9.0來設計一款鉆戒吧……

先看一下最終效果：

一、圓管、異面體繪制

1、點擊“創建”命令面板，點擊“幾何體”按鈕，在下拉列表中選擇“標準基本體”項。單擊“管狀體”工具按鈕，在頂部視圖中繪制圓管tube01，通過“修改”命令面板，調整其尺寸參數，并在下拉列表中選擇“網絡平滑”項，在其細分量欄中，修改其平滑度，如圖1所示。

|||

2、點擊“幾何體”按鈕，在下拉列表中選擇“擴展基本體”項，單擊其中的“異面體”工具按鈕，在前面視圖中創建異面體hedra01，可修改其系列、頂點參數，如圖2所示。

二、材質設置

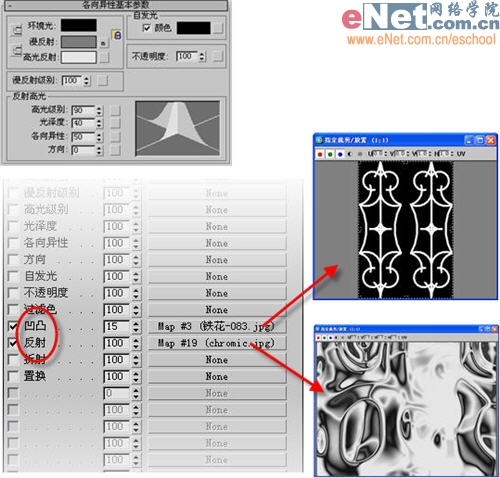

1、點擊工具欄上的“材質編輯器”按鈕，打開其屬性，選擇第一個樣球，打開“貼圖”卷展欄，點擊“反射”后面的“none”按鈕，打開“材質/貼圖瀏覽器”，選擇“新建”單選框，然后在右邊列表中雙擊“位圖”貼圖，指定具有反射效果的圖片。點擊“凹凸”的“數量”值改為15，然后點擊“none”按鈕，打開“材質/貼圖瀏覽器”，選擇“新建”單選框，在右邊列表中雙擊“位圖”貼圖，選擇事先準備好用于鉆戒上的背景圖片。如圖3所示。

|||

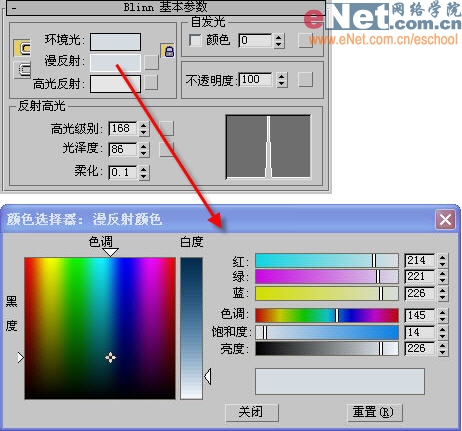

2、在“材質編輯器”中選擇第二個樣球，修改“漫反射”的顏色設置，定義紅：214、綠：221、藍：226。如圖4所示。

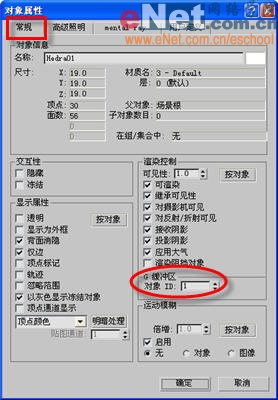

3、選中hedra01，單擊右鍵，選擇“對象屬性”命令進入其面板，在“常規”選項夾的“g－緩沖區”欄下，修改對象id為1，方便以后特效處理時使用，如圖5所示。

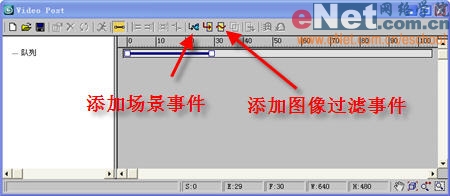

4、點擊“渲染”菜單中的“video post”命令，打開其視頻合成器窗口，如圖6所示。

|||

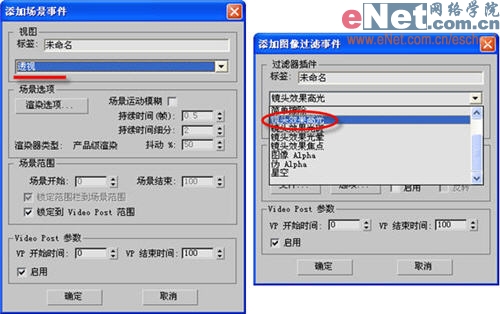

5、點擊“添加場景事件”按鈕，打開其屬性面板，在“視圖”的下拉列表中選擇“透視”項后按確定。點擊“添加圖像過濾事件”按鈕，在打開的窗口中“過濾器插件”下拉列表中選擇“鏡頭效果高光”項，如圖7所示。

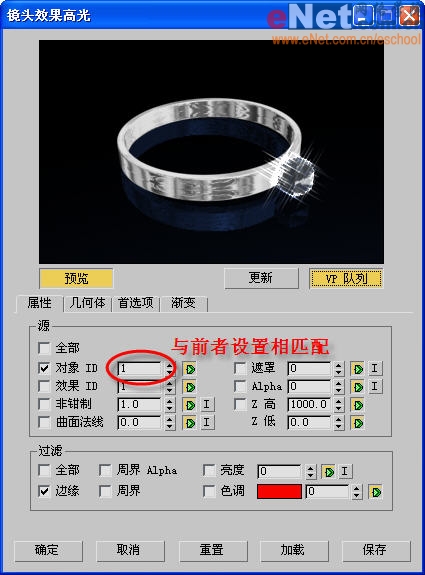

6、在視頻合成面板中，雙擊“鏡頭效果高光”項打開其窗口，點擊“設置”按鈕，打開窗口，先點擊“vp序列”按鈕，然后再點擊“預覽”按鈕，查看其效果，如圖8所示。

|||

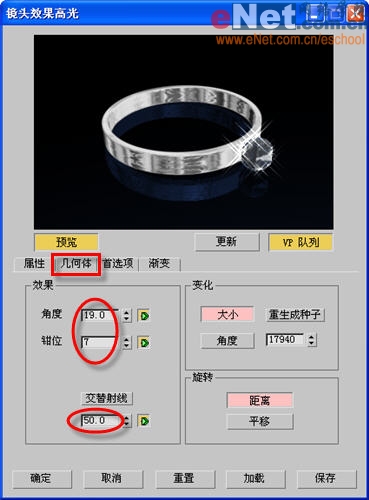

7、點擊“幾何體”選項夾進入其屬性面板，修改其參數，這里的“角度”是設置星光的旋轉角度；“鉗位”是光芒處理的數量；“交替射線”是設置光芒之間的隨機變化；當按下“距離”按鈕時，光芒會隨距離的變化而旋轉，距離變化越快，光芒旋轉也快；按下“平移”會使光芒隨鏡頭移動而旋轉。如圖9所示。

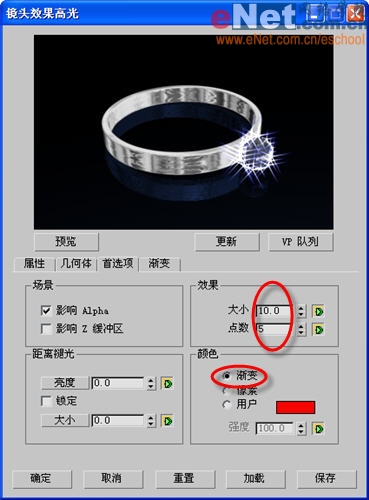

8、點擊“首先項”選項夾，修改面板中的“效果”尺寸使得光芒更強；“點數”值用來定義光芒的射線數，取自1－500間任意整數，如圖10所示。

9、最后新建一個平面作為背景，為其定制材質、設置燈光?？梢栽?ldquo;視頻合成”面板中設置好輸出參數，單擊“執行序列”按鈕，經過渲染后最終形成效果，如圖11所示。
