本教程是結合了cad施工圖和3ds max軟件的一個繪圖方法，是制作3d效果圖的簡單教程。

　　這是一個非常典型的小空間效果表現，設計手法采用現代簡約風格，簡約但不簡單。我很喜歡這間小臥室，第一次做教程算是嘗試，就用他吧！

圖1

圖2

圖3

圖4

|||

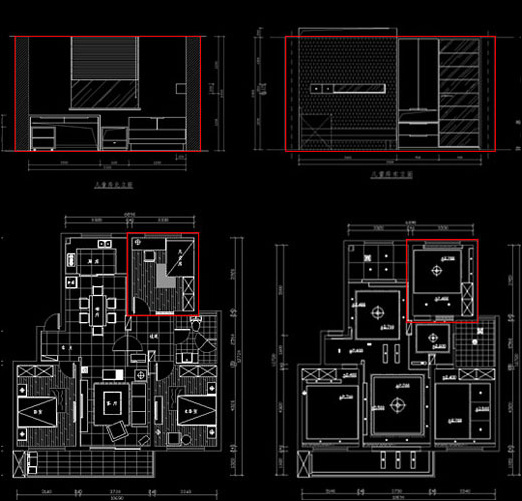

　　以上是一個小臥室的cad施工圖，上面的分別是我做的北立面和東立面施工圖，下面的分別是我的平面圖和吊頂圖。效果圖的制作完全是根據施工圖的尺寸及比例完成的。這樣做出來的圖真實且有更強的說服力。

圖5

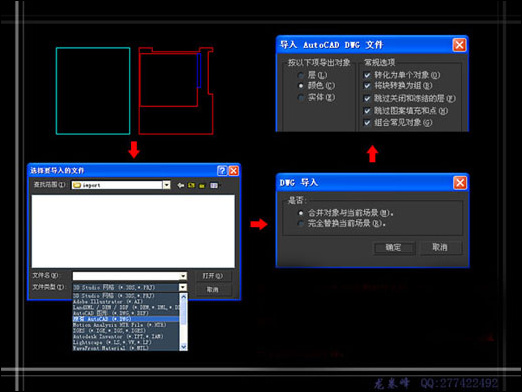

　　我建模采用的方法是"cad圖形導入法，個人覺得這個方法方便、快捷、實用，制圖比例更準確！先在cad中描繪出臥室的邊界和吊頂?shù)妮喞缓笥?ds max導入保存好的cad圖形文件，步驟如圖。不同顏色的cad圖形到3ds max中會變成一個獨立的圖形個體。

圖6

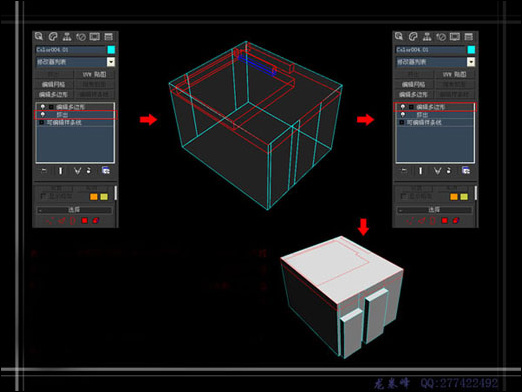

　　在3ds max中給剛才導入的cad圖形加上擠出命令，然后再用編輯多邊形命令對擠出的模型進行修改，編輯成需要的房間模型。吊頂?shù)姆椒ㄒ彩侨绱?，其他一些衣柜，墻壁造型等都是采用這樣的方法。各個人都有自己不同的建模方法盡管方法不同，但是最后追求的效果都是相同的。這里我只說明了我個人的方法，下面建模方面不作介紹（大家會看了吧，呵呵）

圖7

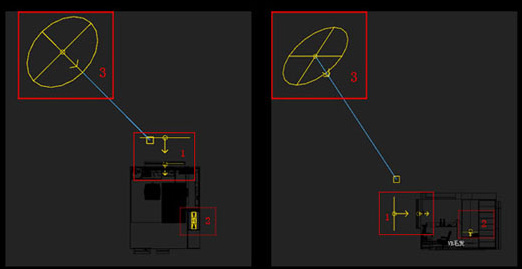

　　本案例中小臥室所表現的是白天天光的照明效果，時間為夏天下午5點鐘左右。圖中1為臥室的主光源（天光）；2為臥室的氣氛光源(衣柜的暗光燈帶)；3為臥室的第二個氣氛光及太陽光。后兩者為臥室的氣氛光源，只是局部影響房間的照明效果，用做增強畫面的質感和層次。

　　1為臥室的主光源。窗外的天光和環境光都是通過窗戶照射進來的。環境光我用的是兩個疊加的vr面光（窗戶內側的為淡橙色的vr面光，強度小些。窗戶外面的為淡藍色的vr面光，強度比前者大一些。疊加的燈光會使臥室內照明更充分，光線效果也更豐富一點，這也是我跟火星上的大蝦們學的。呵呵……太陽光采用的是vr陽光系統，2號衣柜暗光帶也是vr面光，稍稍帶一點藍色即可。

圖8

圖9

圖10

|||

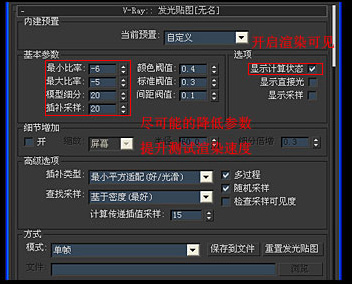

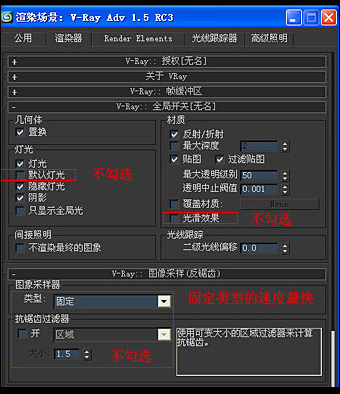

　　好吧，現在來看看渲染測試參數吧，測試參數的中指就是盡可能的提高渲染速度，因?yàn)槭菧y(cè)試，所以參數給得很低，只要能看個大體的燈光效果就行，光強了、弱了都可以做及時的調整?？赡軙?huì)出現一些墻面漏光現象，不要緊，因?yàn)閰?shù)太低了！

圖11

圖12　　

圖13　

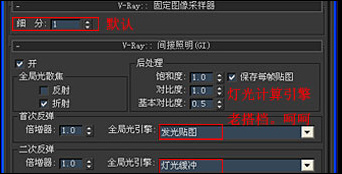

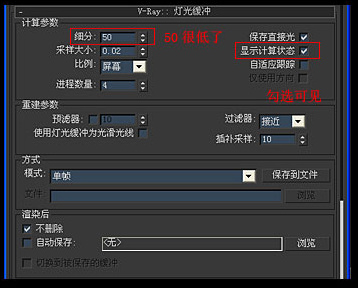

　　參數繼續，我選用的是發光貼圖和燈光緩沖兩種計算引擎，這兩種配合是比較實用的，光線效果也好。細節也可以，可以滿足一般效果圖表現，具體的我也說不上來了，大家都用這個，我也跟這用吧。設置完成后就渲染吧……

圖14

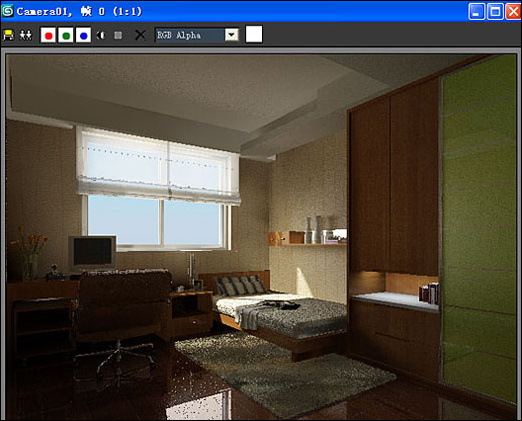

　　呀！好快，看看時間吧！才1分14.6秒。怎么樣夠快吧。恩，來看看效果吧，燈光，照明還可以啦，局部有些偏暗，不要緊啦，還沒最終渲染的嘛，好了。把不滿意的地方調整一下吧，模型、燈光之類，隨個人的感覺了。效果的好壞不但是技術的問題，更是自身對畫面構圖的美感的修養問題。說白了就是知道什么還看，什么不好看，這不是一天兩天能做到的。我看過網上的大蝦們的資料，很多一部分都是有很深的美術功底的，我水平有限啦，不過我小時候畫畫就好，還學過一年多的優化。獻丑了，呵呵……

圖15

圖16

|||

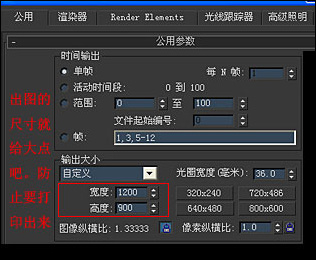

　　一切正常以后，下面就來渲染最終效果了。本案例的空間比較小，所以我給的渲染參數偏高一些，大家只能借鑒不可以照抄。參數要根據場景的大小及復雜程度，要不然太高了，主機付出的時間就相當恐怖的。那要看你的主機配置是不是很牛了。我的電腦配置是這樣的：intel（r）core（tm）2 quad cpu q6600  @2.40ghz 2.40 ghz，2.00gb的內存

圖17

圖18

圖19

　　參數繼續，還是偏高了一點，場景也不大……

圖20

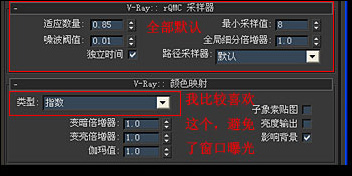

　　上面的設置完成后，到了vr渲染參數的重點部分了。顏色映射決定了整個場景的光照效果及明暗部的亮度。伽瑪值有點類似ps中的色階，個人這么感覺！它可以提高和降低整個場景飽和度及光照度。值越大場景越顯得蒼白越小越灰暗。rqmc采樣器是整個vr渲染品質的核心部分，一些新手總是抱怨圖的細節差、躁點多。那你就要注意了是不是這個沒調！前面的兩個參數是越小效果越好，后面的最小采樣值是越大越好！全局細分倍增器是整個vr的渲染細分設置，正常情況下都是默認。浪費太多的時間在渲染上我認為是沒有多少必要的，商業圖本來就是趕時間的，效果大體看出來就可以了！

　　好了，基本上就這樣了！下面就開始渲染最終效果圖吧。

圖21

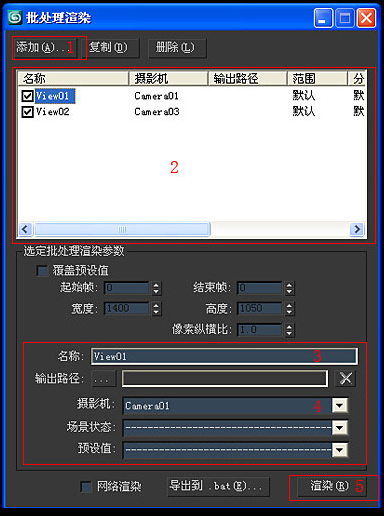

　　vr的渲染時間一直是個很頭疼的問題，最終渲染需要消耗大量的渲染時間，而且一次只渲染一個相機角度。這一點比ls稍差了一些！我曾經用了一年多的ls渲染。網上一些人說可以渲染小光子圖保存起做，然后再調用保存好的光子圖渲染大圖。我以前也跟這學，但發現這個方法并不是很好，不僅要看著圖，還要繼續操作調圖再渲染，好麻煩的！而且這樣渲染出來的圖多多少少都會丟失一些細節。那么有什么好辦法讓vr多渲染幾個角度而且不要我們?nèi)ザ⒅鴙r不放呢？答案是有的，我發現了sdmax的批處理渲染功能。打開渲染面板下面的批處理渲染，出現左邊的界面：1為添加渲染窗口，添加的渲染窗口會出現在2號顯示板上。然后選取顯示面板中的第一個渲染窗口，這時在3條窗中出現了你所需要的一號相機。輸出路徑就是效果渲染好后圖片所保存的地方，這個是自動保存的！等你添加好所有的渲染窗口后就按下5號渲染鍵吧！渲染開始了……

　　好了，忙了一天也該休息一下了！下班了，第二天早上來看圖，哇！都渲好了。

　　怎么樣這個圖還行吧！呵呵
