前面一篇3dmax教程介紹了打造真實的傳呼機實例，看過大片的朋友一定對這樣的場景記憶猶新，藍藍的海水中有個飾品隨之漂流，此時音樂想起，多少給人以惆悵的感覺。今天，我們就通過3dmax9.0來打造一個水中飄動絲緞的效果吧……

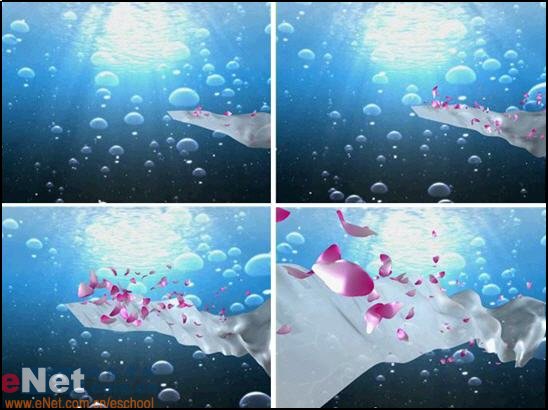

先看一下最終效果：

一、繪制絲緞

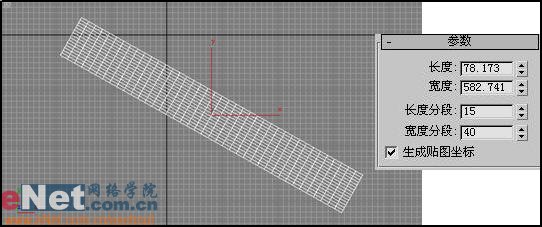

1、啟動3dmax9.0，單擊“創建”命令面板，點擊“幾何體”按鈕，在下拉列表框中選擇“面片柵格”項。點擊“四邊形面片”按鈕，在頂部視圖中繪制一四邊形quadpatch01，并修改其尺寸大小，如圖1所示。

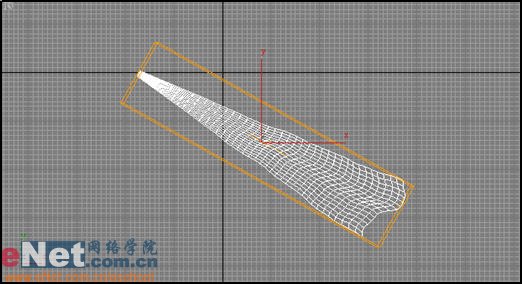

2、點擊“修改器列表”下拉框中的“錐化”項，調整其參數，如圖2所示。

|||

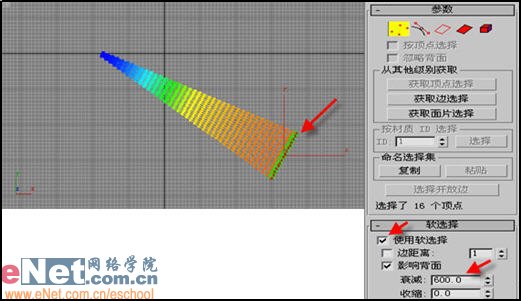

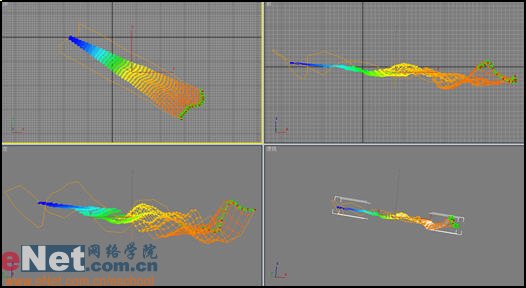

3、點擊“修改器列表”下拉框中的“面片選擇”項，打開“參數”卷展欄中的“頂點”項，勾選最寬處邊上的頂點，并打開“軟選擇”欄調整衰減度，如圖3所示。

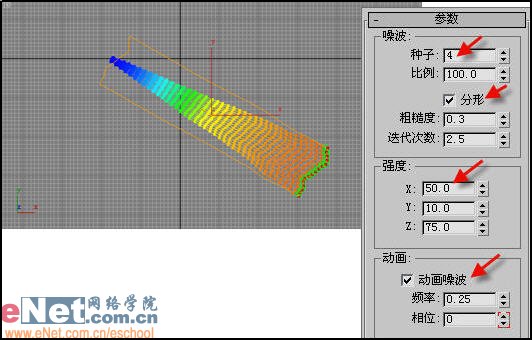

4、繼續在“修改器列表”下拉框中選擇“噪波”項，并調整其參數值，如圖4所示。

小提示：動畫時間定為250，動畫噪波相位值在動畫0幀時為0，在第250幀時為100，效果如圖5所示。

5、增加“體積選擇”修改器項，默認其參數設置，如圖6所示。

|||

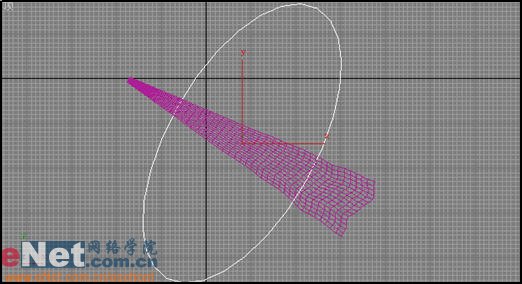

6、在場景中繪制一路徑，點擊“創建”命令面板中的“圖形”按鈕，在其創建面板中點擊“橢圓”按鈕，在頂部視圖中繪制一橢圓ellipse01，如圖7所示。

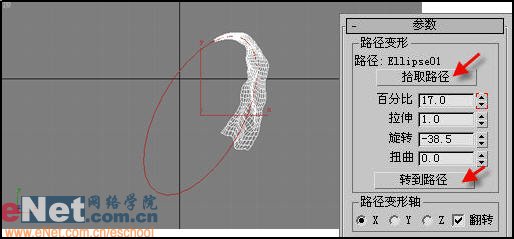

7、選擇面片，選擇“修改器列表”下拉框中的“路徑變形”項，打開其參數卷展欄，調整其相關尺寸，并點擊“拾取路徑”按鈕選擇視圖中的橢圓，最后點擊“轉到路徑”按鈕，如圖8所示。

小提示：在第0幀上設定為百分比17，在第250幀上設定為68，使得面片在沿著橢圓發生位移變動。

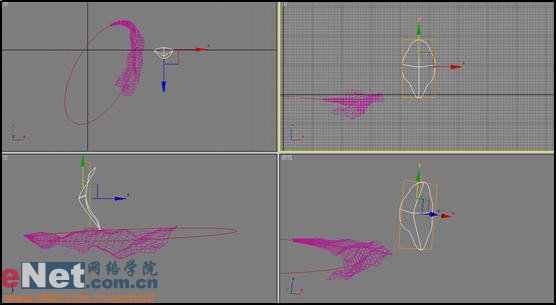

8、點擊“幾何體”按鈕，在下拉列表框中選擇“面片柵格”項。點擊“四邊形面片”按鈕，在頂部視圖中繪制一四邊形quadpatch02，通過添加“修改器列表”
下拉框中的“編輯面片”項，修改其形狀，如圖9所示。

小提示：這個面片是作為一個花瓣模型繪制的。將來作為粒子系統釋放出來的對象。

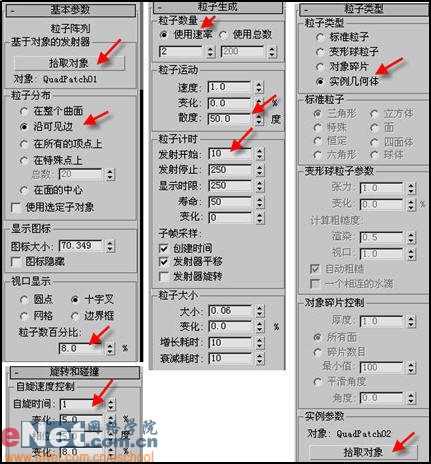

9、點擊“創建”命令面板中的“幾何體”按鈕，在下拉列表中選擇“粒子系統”項，點擊“粒子陣列”按鈕，在頂部視圖中繪制一粒子系統，并拾取粒子發射器對象為quadpatch01，粒子類型為quadpatch02，如圖10所示。

|||

二、材質配置

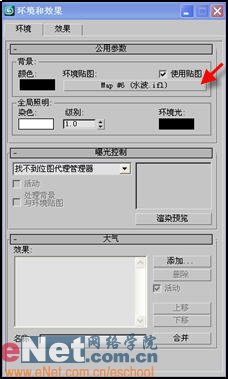

1、首先，點擊“渲染”菜單中的“環境”命令，調出其窗口，勾選“使用貼圖”
復選框，點擊“無”按鈕，在“材質/貼圖瀏覽器”窗口中雙擊“位圖”項，為其添加一事先做好的時序圖文件，如圖11所示。

小提示：時序圖即為一組圖片文件，是動畫影像生成的一連續圖片，這里是添加一水波動畫的一組圖片。

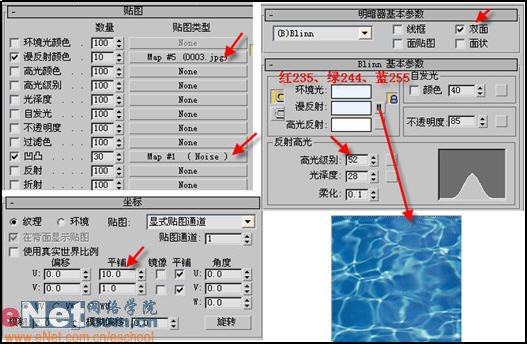

2、點擊工具欄上的“材質編輯器”按鈕，打開其面板，選擇第一個樣球，打開“貼圖”卷展欄，單擊“漫反射顏色”后的“none”按鈕，打開“材質/貼圖瀏覽器”面板，選擇“新建”單選項，然后在左邊列表中雙擊“位圖”貼圖，為其指定一圖片，并修改“blinn基本參數”卷展欄中的值，如圖12所示。

|||

3、將第一個樣球材質賦予quadpatch01。

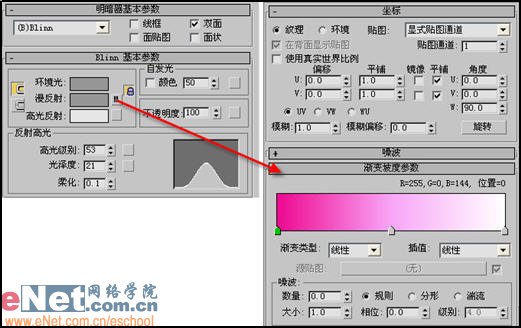

4、點擊第二個樣球，打開“貼圖”卷展欄，單擊“漫反射顏色”后的“none”按鈕，打開“材質/貼圖瀏覽器”面板，選擇“新建”單選項，然后在左邊列表中雙擊“漸變坡度”貼圖，如圖13所示。

5、將第二個樣球材質賦予quadpatch02。

6、按ctrl＋c，為場景中添加一攝影機，將其放置在橢圓路徑的位置，使得最終絲緞飄出鏡頭。

7、點擊“快速渲染”按鈕，生成動畫文件，截圖如圖14所示。

8、也可拖動動畫控制桿到某幀，點擊“快速渲染”按鈕，可以得到一效果如圖15所示。
