酒杯在人們的家庭中是司空見慣的東西，在這個特殊的時刻，讓我們倒上一杯酒為這些天來戰斗在地震災區的勇士們干杯！今天，我們就用3dmax9.0來設計一個酒杯吧……

先看一下最終效果：

一、繪制實體

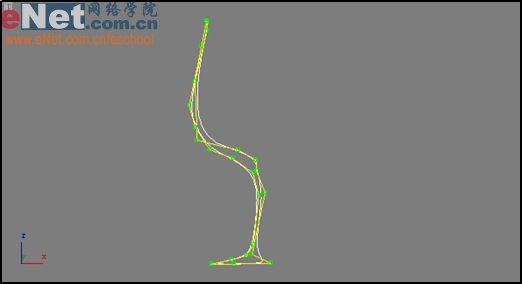

1、啟動3dmax9.0，單擊“創建”命令面板，點擊“圖形”按鈕，在下拉列表框中選擇“nurbs曲線”項。單擊面板中的“cv曲線”按鈕，在前面視圖中繪制出一個curve01，如圖1所示。

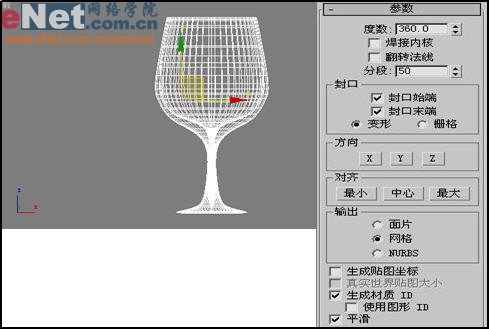

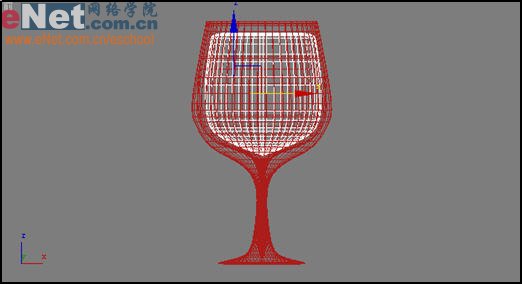

2、點擊“修改”命令面板，在下拉列表中選擇“車削”項，進入其屬性面板，在“參數”卷展欄中的“方向”欄下，點擊“y”按鈕及“最大”按鈕，產生一旋轉實體，如圖2所示。

|||

3、同樣的利用上述方法，在前面視圖中，繪制一nurbs曲線curve02，作為酒水的輪廓線，點擊“修改”命令面板，在下拉列表中選擇“車削”項，產生水的實體，如圖3所示。

小提示：通過移動命令，將實體移動到酒杯的中央位置，如果體積小的話，可以通過“選擇并均勻縮放”按鈕，對其進行放大，盡量使得它與酒杯壁相吻合。如圖4所示。

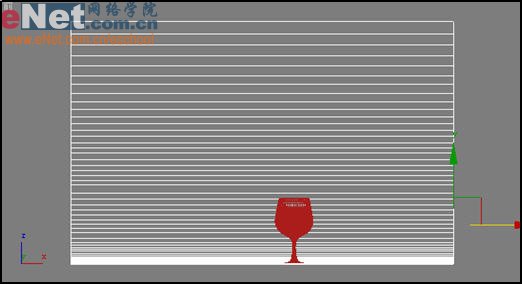

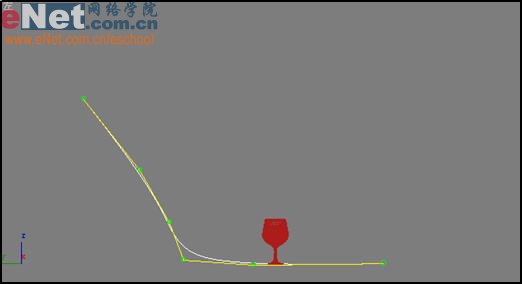

4、為場景增加一個桌面，用同樣的繪制nurbs曲線的方法，在左視圖中繪制一曲線curve03，協調它與酒杯的位置，如圖5所示。

5、單擊“修改”命令面板，在修改器列表下拉框中選擇“擠出”項，從而實現曲線到面的產生，如圖6所示。

|||

6、單擊“創建”命令面板中的“燈光”按鈕，在創建面板中選擇“目標聚光燈”按鈕，在視圖中拖拽出一盞燈光spot01，調整其照射位置，并啟用“常規參數”卷展欄中的“陰影”為“vray陰影”，如圖7所示。

二、材質配置

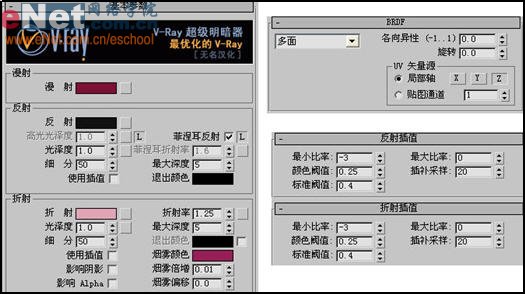

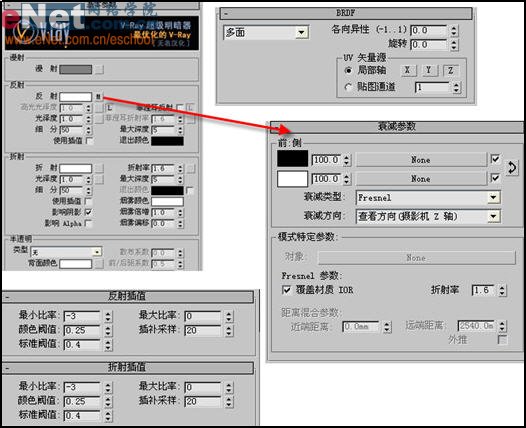

1、點擊工具欄上的“材質編輯器”按鈕，打開其面板，選擇第一個樣球，點擊“standard”按鈕，在打開的“材質/貼圖瀏覽器”面板中，雙擊右欄中的“vraymtl”項，并進入其屬性面板，修改相關值，如圖8所示。

小提示：為反射添加一“衰減”貼圖，并定義其相關值。

|||

2、將第一個樣球材質賦予酒杯。

3、選擇第二個樣球，點擊“standard”按鈕，在打開的“材質/貼圖瀏覽器”面板中，雙擊右欄中的“vraymtl”項，并進入其屬性面板，修改相關值，如圖9所示。

4、將第二個樣球材質賦予酒水。點擊ctral＋c鍵，為視圖添加一攝影機。同時也為桌面添置一材質。

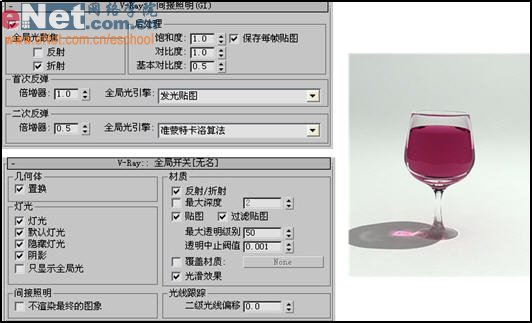

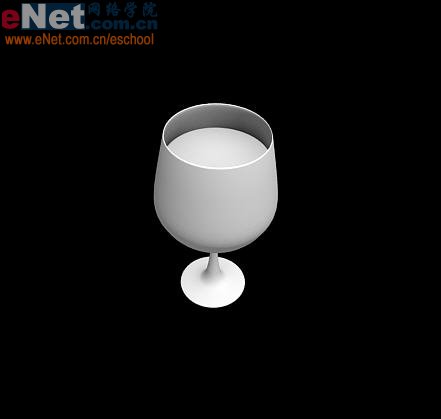

5、單擊“渲染”菜單中的渲染命令，指定“渲染器”為v-ray adv 1.5rc3，點擊工具欄上的“快速渲染”按鈕，看看此時的效果如何，如圖10所示。

小提示：效果已是非常的不錯，但我們可以通過定義環境貼圖，到達更好的反射效果。

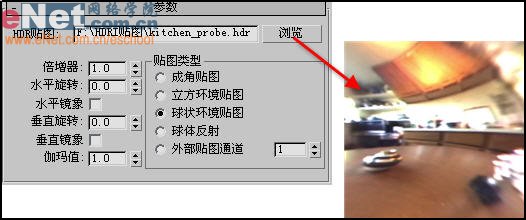

6、點擊“渲染”菜單中的“環境”命令，單擊背景欄中的無按鈕，為其添置一vrayhdri貼圖，并打開材質編輯器，將該材質拖拽到一未使用樣球上釋放，從而打開了hdr貼圖參數欄，單擊瀏覽按鈕，為它指定一事先準備好的貼圖，如圖11所示。

小提示：vrayhdri高級動態范圍貼圖，專為環境設計的，通過載入不同的hdr（高動態范圍貼圖）來模擬真實的空間環境，在制作室外效果時尤為重要。

7、點擊快速渲染按鈕，得到最終效果，如圖12所示。
