3dmax9.0教程:正午陽光下的石柱效果

2024-09-09 00:11:09

字體：大中小

供稿：網友

正午的陽光非常的強烈，照到物體上光影會顯得很尖銳，今天，我們就通過3dmax9.0來打造正午陽光下的石柱效果吧……

先看一下最終效果：

一、繪制石柱

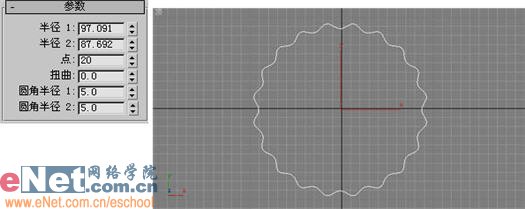

1、啟動3dmax9.0，單擊“創建”命令面板，點擊“圖形”按鈕，在下拉列表中確定“樣條線”項，單擊“星形”按鈕，修改其中參數，并在頂部視圖中繪制一星形star01，如圖1所示。

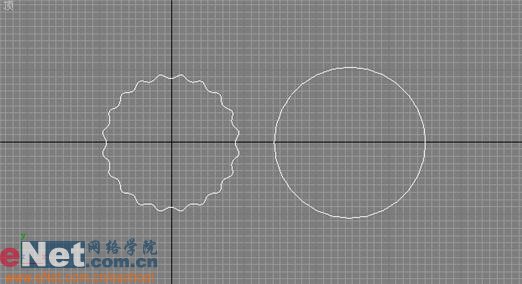

2、在“圖形”命令面板中點擊“圓”按鈕，在頂部視圖中繪制一圓形circle01，讓圓形的半徑比星形稍微大些，如圖2所示。

|||

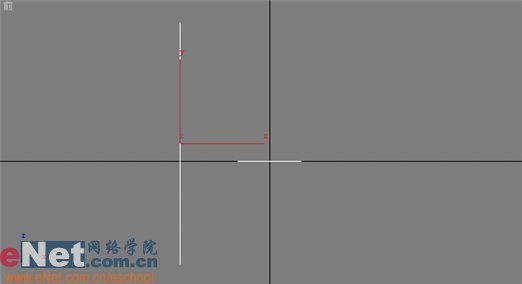

3、在“圖形”命令面板中單擊“線”按鈕，在左視圖中繪制一直線line01，如圖3所示。

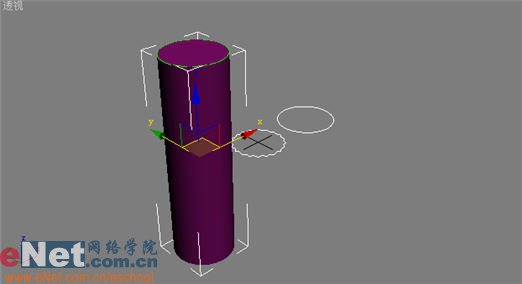

4、選中l(wèi)ine01，單擊“創建”命令面板，單擊“幾何體”按鈕并進入其面板，在下拉列表中選擇“復合對象”項，單擊“放樣”按鈕，進入其“創建方法”卷展欄，點擊“獲取圖形”按鈕，在視圖中選擇circle01，得到模型，如圖4所示。

小提示：直線作為矢量，在放樣時會從始端開始進行放樣，因此最先選擇的截面應當是位于始端的截面。

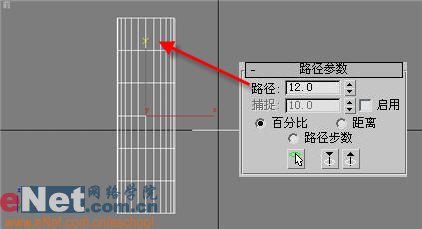

5、打開“路徑參數”卷展欄，修改路徑值，使得分界點位置向下移動，如圖5所示。

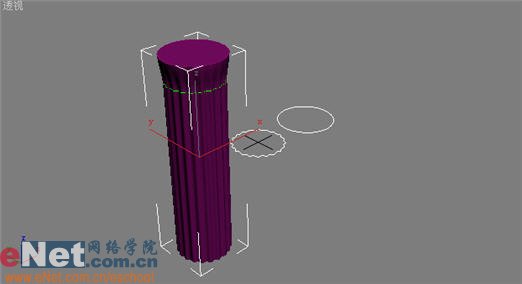

6、單擊“獲取圖形”按鈕，在視圖中拾取star01，得到如圖6所示的模型。

|||

5、打開“路徑參數”卷展欄，修改路徑值，使得分界點位置向下移動，如圖5所示。

6、單擊“獲取圖形”按鈕，在視圖中拾取star01，得到如圖6所示的模型。

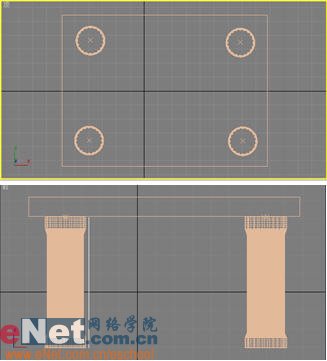

9、柱子的模型基本完成，接著按住shift鍵拖拽出三個柱子來。另外，通過“創建”命令面板中的“幾何體”按鈕，創建一個長方體box01，并適當調整其大小，并將它們進行搭建，如圖9所示。

二、材質配置

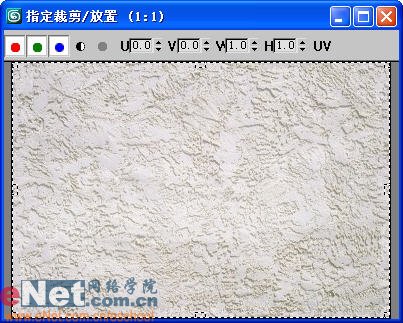

1、點擊工具欄上的“材質編輯器”按鈕，打開其面板，選擇第一個樣球，打開“貼圖”卷展欄，單擊“漫反射顏色”后的“none”按鈕，打開“材質/貼圖瀏覽器”面板，選擇“新建”單選項，然后在左邊列表中雙擊“位圖”貼圖，為其指定一石質圖片，如圖10所示。

|||

2、將樣球的材質賦予box01、四個loft01。

3、點擊“創建”命令面板，單擊“燈光”按鈕，進入其命令面板，點擊“目標平行光”按鈕，在視圖中繪制一盞平行光direct01，并適當調整其照射面積，如圖11所示。

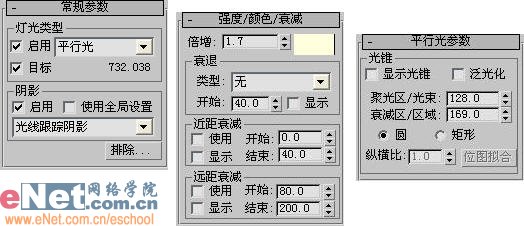

4、進入“修改”命令面板，對其參數進行修改，如圖12所示。

小提示：因?yàn)檎鐣r(shí)間的陽光非常強烈，同時也略顯淡黃色，因此將倍增值及顏色作些調整。

5、點擊“快速渲染”看一下效果，如圖13所示，發現天空的效果還是黑色的。

小提示：因?yàn)榇藭r(shí)的背景顏色還是黑色的。

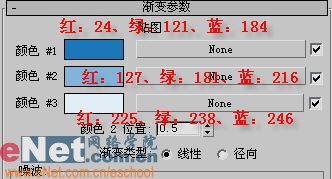

6、點擊“渲染”菜單中的“環境”命令，打開其窗口，點擊背景欄下的“無”按鈕，為其指定一漸變貼圖。同時，將其拖拽到“材質編輯器”中的第二個樣球上，作為后續編輯之用。

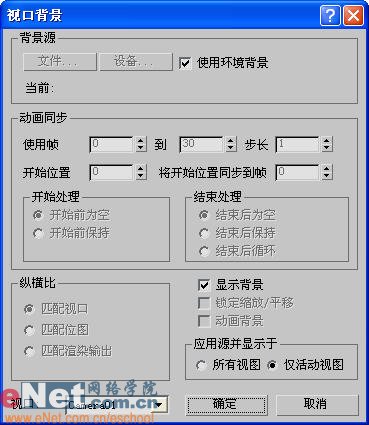

7、點擊“視圖”菜單中的“視口背景”命令，在調出的窗口中進行相應的勾選，如圖14所示。
