百事可樂是人們熟悉的飲料，它的商標圖案在商店及路邊廣告牌上隨處可見。今天，我們就通過3dmax9.0來設計一個百事可樂的商標吧……

先看一下最終效果：

一、繪制月牙

1、啟動3dmax9.0，點擊“創建”命令面板中的“圖形”按鈕，單擊“弧”工具按鈕，在前面視圖中拖動鼠標繪制一弧線arc01，并選中它在“修改”命令面板中，調整其參數，如圖1所示。

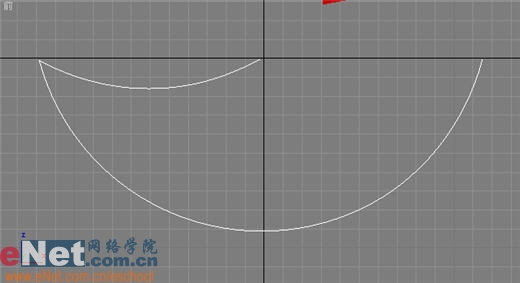

2、再在前面視圖中繪制新弧線arc02，修改其參數，修改后的效果如圖2所示。

|||

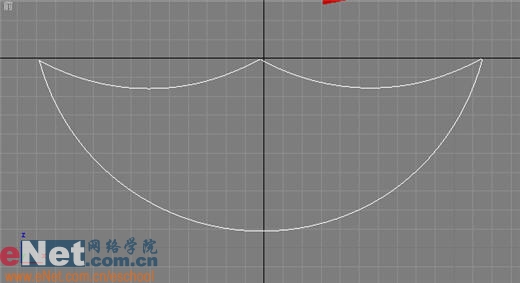

3、選擇arc02，按住shift鍵不放，拖動鼠標，將其復制，得到新弧線arc03。如圖3所示。

4、選中arc03，單擊工具欄上的“選擇并旋轉”按鈕，將其旋轉180°，得到如圖4所示。

小提示：在旋轉時，可點擊工具欄上的“角度捕捉切換”按鈕，這樣更好的準確旋轉到結果。

5、選中arc01，單擊“修改”命令面板，在下拉列表中選擇“編輯樣條線”項，然后單擊“頂點”按鈕，打開“幾何體”卷展欄，點擊“連接”按鈕，在視圖中選擇arc02。

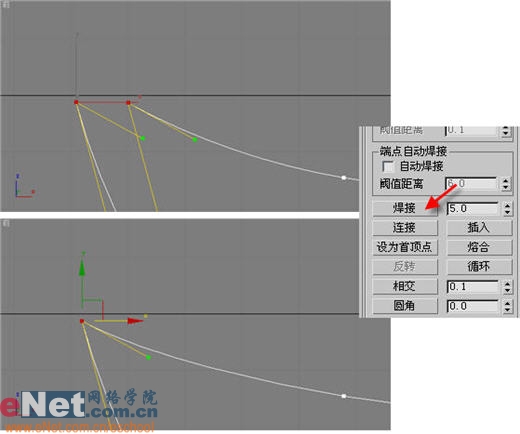

6、再次點擊“連接”按鈕，取消當前連接選擇狀態，然后在視圖中選擇arc01與arc02的兩個頂點，單擊“幾何體”卷展欄中的“焊接”按鈕，將兩個頂點焊接為一個頂點，如圖5所示。

小提示：如果頂點無法焊接，那么就適當調大后面的數值。

|||

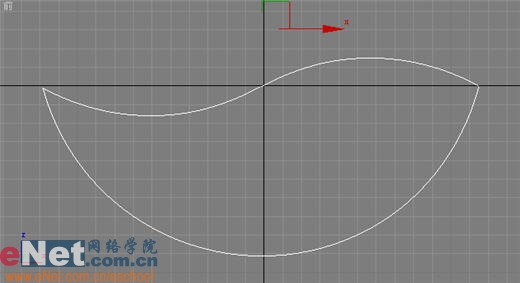

7、用上述方法將arc01、arc02、arc03焊接為一條封閉的曲線arc01。如圖6所示。

8、選中arc01，進入“修改”命令面板，在“修改器列表”下拉框中選擇“擠出”項，并進入其參數卷展欄，修改相關參數，得到效果如圖7所示。

小提示：數量表示拉伸的程度；分段表示拉伸后模型的段面數。

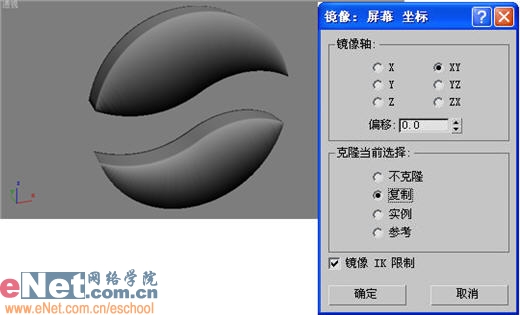

 9、選擇arc01，單擊工具欄上的“鏡像”按鈕，調出參數窗口，確定后兩個月牙形成，如圖8所示。

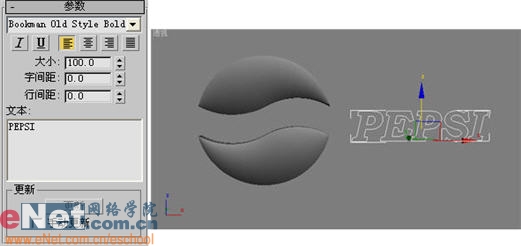

10、點擊“創建”命令面板中的“圖形”按鈕，單擊“文本”工具按鈕，在前面視圖中單擊加入文字text01，如圖9所示。

|||

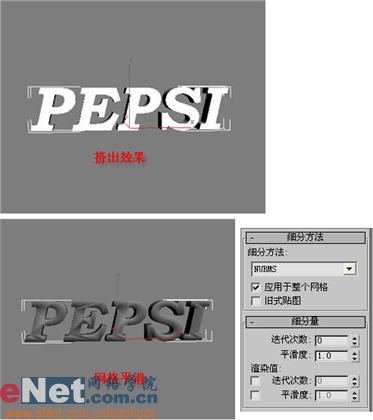

 11、選中text01，進入“修改”命令面板，在“修改器列表”中選擇“擠出”項，得到立體文字。繼續在“修改器列表”中選擇“網格平滑”項，修改其參數，效果如圖10所示。

小提示：同樣的也為arc01、arc02加入網格平滑修改器。

二、材質配置

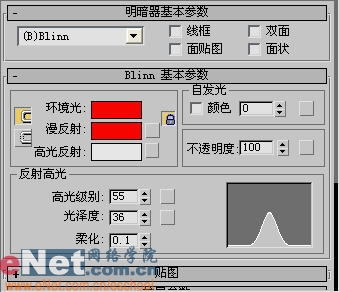

1、點擊工具欄上的“材質編輯器”按鈕，打開其面板，選擇第一個樣球，修改“blinn基本參數”中的環境光、漫反射、高光反射等參數，如圖11所示。將第一個樣球材質賦予arc02。

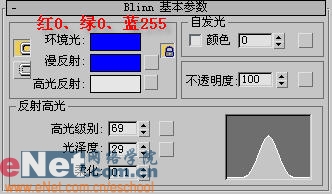

2、選擇第二個樣球，修改“blinn基本參數”中的環境光、漫反射、高光反射等參數，如圖12所示。將它賦予arc01。

|||

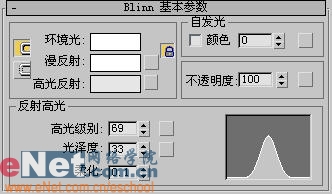

 3、定義第三個樣球，修改“blinn基本參數”中的環境光、漫反射、高光反射等參數，如圖13所示。將它賦予text01。

4、最終點擊“快速渲染”按鈕，得到效果如圖14所示。
