2007年7月11號《變形金剛》國內火爆震撼上映，精彩的頂級戰斗場面，眼花繚亂的變形，極強的畫面視覺沖擊力，讓無數人為之買單。對于我們這些cg愛好者來說更多的是關心影片的特效，其中的變形為重頭戲。影片節奏實在太快，動作快，變形快，場景轉換快，連演員說話都快，海量的細節，多個汽車人同時的?？嶙冃?，一雙眼看一次是絕對看不全的，尤其最后的決戰場面更是亂作一團，鋪墊太少，本人更是在電影院看了三遍才分清敵我。受電影里的那個手機變機器人的影響，總感覺自己的手機隨時要變形，最后忍不住還是在電腦里實驗了一下，也正好給將要淘汰的手機建個模型，留做紀念。當然這個動畫十分簡單。下面是我的制作過程。


　　教程題目：變形金剛動畫（手機篇）制作過程

　　使用軟件：3d max 7.0 (中文版)  難度級別：有3d、模型、動畫基礎

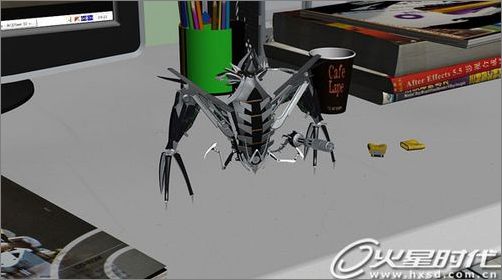

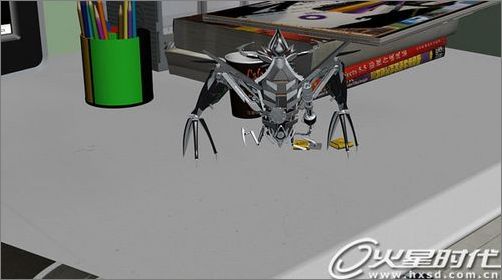

效果截圖

效果截圖

效果截圖

效果截圖

效果截圖

效果截圖

效果截圖

點擊下一頁開始制作步驟

|||

　　1、模型

　　這個動畫里最主要的模型就是手機和機器人了，本人不會用nurbs,也為了動畫考慮,建?；旧鲜敲嫫蛶缀误w。建一個模型有很多方法可以達到，主要是根據自己的習慣來選擇，按著別人的思路和方法未必就可以建出一樣的模型。我這里的建模方法并不是有效率的，建模實力不強，大部分時間在調整，手機模型是看著實物手機做的，直觀,一邊建模一邊還可以考慮材質和動畫。

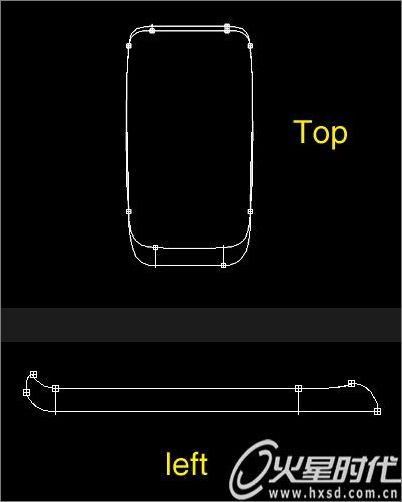

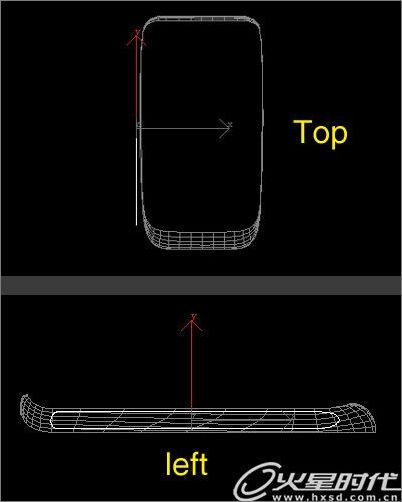

　　手機的模型步驟：手機機身是用面片建的，畫好輪廓線，調整如圖1。

圖1

　　我在建輪廓線的時候經常用曲面命令來檢查模型是否平滑，這樣可以知道該調整哪塊。添加曲面命令,如圖2。

圖2

　　步數可以根據需要調整。步數越小，面數越少，模型越不平滑。為了光滑模型，所以加了個網格平滑，同時又不會讓模型面數太大，比加大步數值獲得平滑要省面，在后面動畫的時候也可以關掉網格平滑，加快顯示速度。

　　下面開始在側面掏洞，在視圖中畫如圖3中截面。

圖3

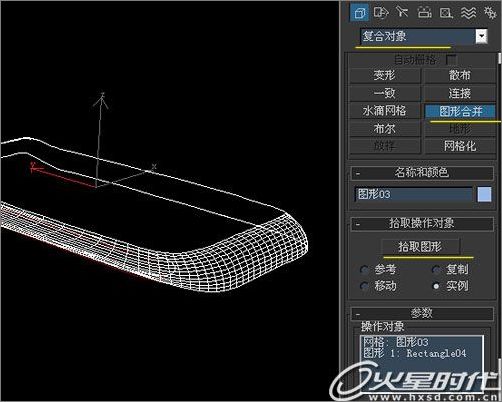

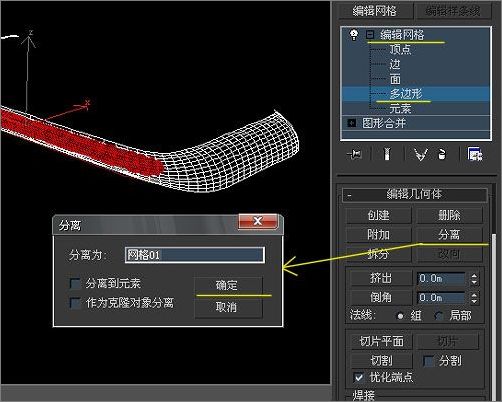

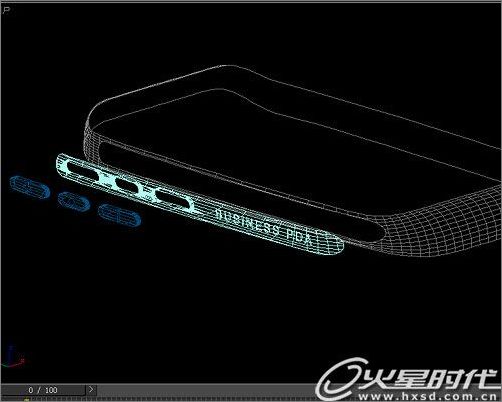

　　選中機身添加圖形合并命令,拾取圖形，在視圖中拾取剛才的截面，然后添加編輯網格命令。點中多邊形，把物體分離出來，如圖4，圖5。

圖4

圖5

|||

　　然后在上面布爾運算掏出按鈕，圖形合并命令,編輯網格命令擠進出文字如圖6。

圖5

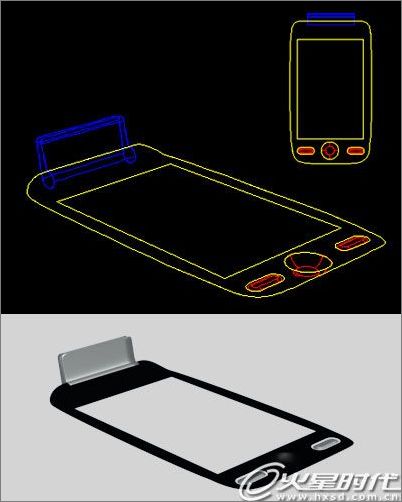

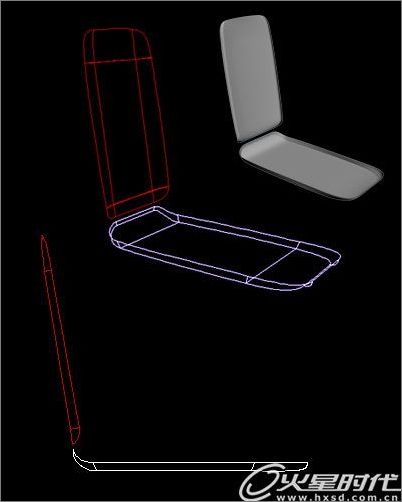

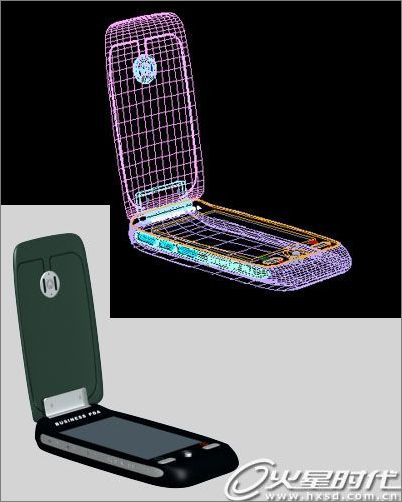

　　后背蓋和翻蓋,其它物體也是和上面用的同樣方法，畫輪廓線,曲面命令或布爾運算,頂蓋用的是擠出，翻蓋里的線槽是布爾運算出來的,如圖7,圖8,圖9。

圖7

圖8

圖9

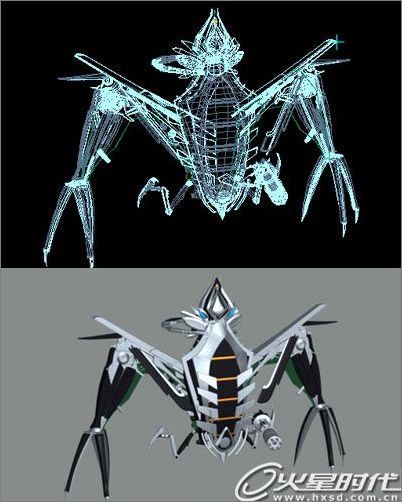

　　機器人模型步驟：機器人是參照電影里的樣子，不過被我做成簡化板了。如圖10

圖10

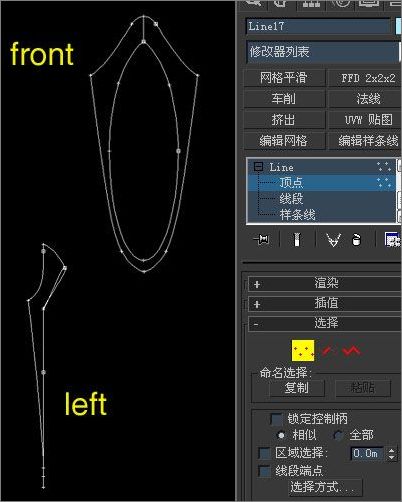

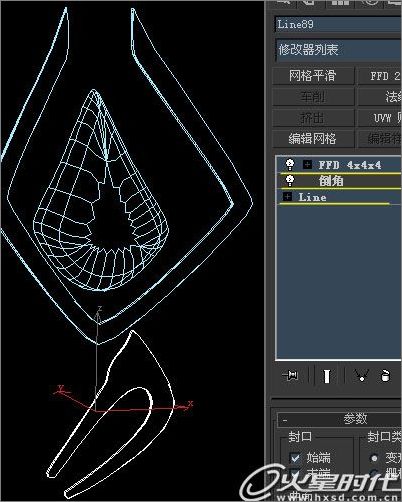

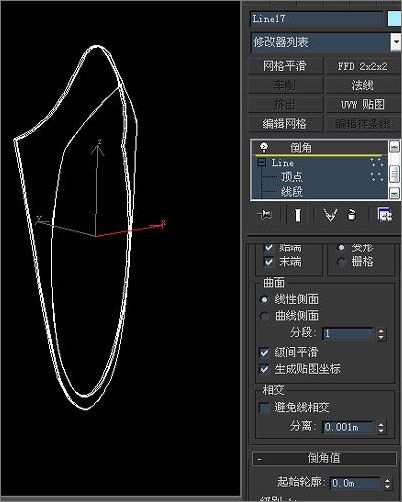

　　相對于手機模型，機器人的模型要好建的多，雖然物體多，但都比較簡單。畫輪廓線，擠出，編輯網格，ffd調整造型。一點一　　點添加，由少到多，先做大的結構，在做細節?；〞r(shí)間和耐心堆出來的,還是不斷調整在調整。因?yàn)闄C(jī)器人是參考圖片建模，所以模型比例就成了調整的重點，還要考慮各個部件的動畫效果，變形效果,對于我的水平，確實傷了不少腦細胞。由于物體多，每個都說一下太浪費,只能說一下總的方法如圖11畫造型，倒角,完成,倒角的目的是為了可以渲染出高光，強化金屬質感。

圖11

|||

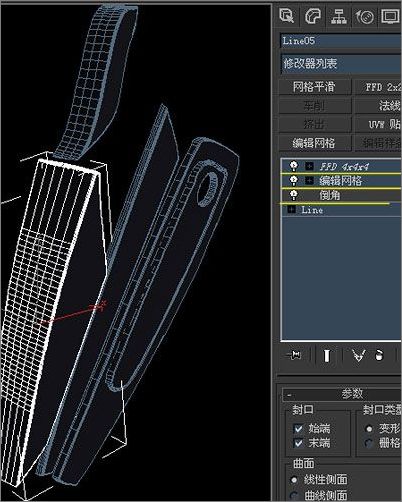

　　如圖12,如圖13畫造型,倒角。

圖12

圖13

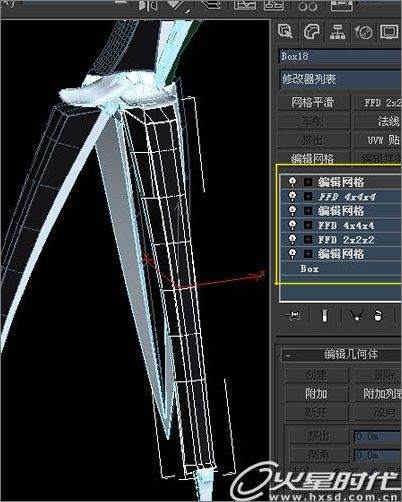

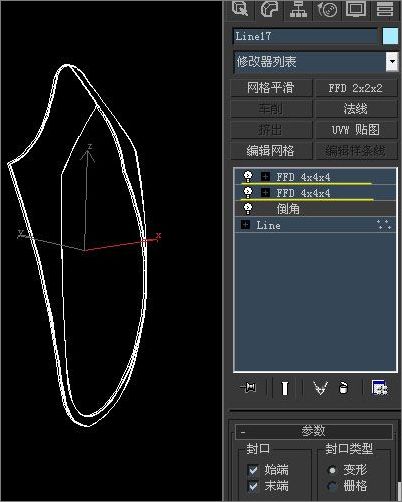

　　ffd調整造型,完成。如圖14。

圖14

　　如圖15、16、17基本上都是用線畫造型，擠出，編輯網格，ffd調整造型幾個命令來回不斷調整。都很簡單，就看每個人對模型的理解了，比例的調整等等。 為了動畫需要，關節的地方分開建,由于機器人是對稱的，手臂只要建一半。我自己是做建筑效果圖的，所以這類模型很少建，對建模研究也不深，以上方法僅供大家參考。

圖15

圖16

圖17

|||

　　2、貼圖

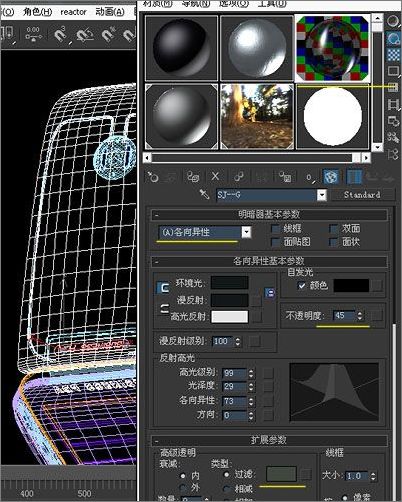

　　手機的材質主要是翻蓋透明塑料，機身磨沙，金屬反射。翻蓋透明塑料材質設置如圖18，并在反射上加了vr貼圖反射（最后用vr渲染器渲染）。

圖18

圖19

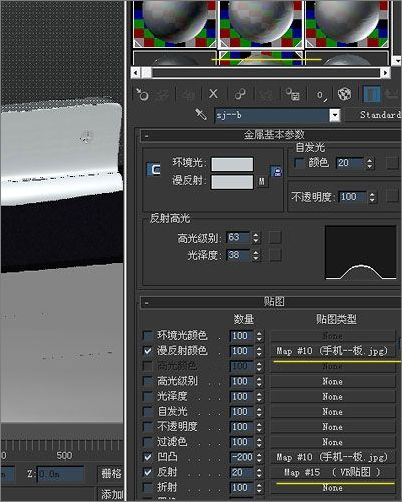

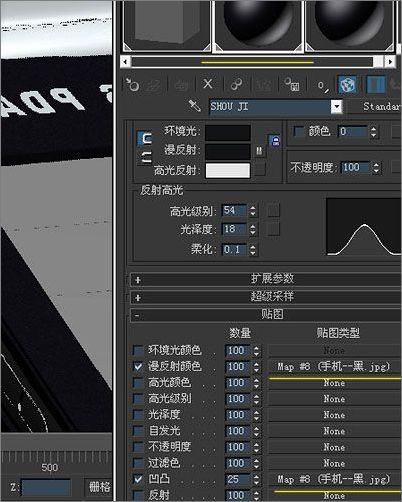

　　機身磨沙材質設置如圖19，自己做了一個貼圖，上面有一些劃痕細節等。金屬反射材質設置如圖20,用的是金屬明暗器,也做了一個貼圖，上面有一些劃痕細節。

圖20

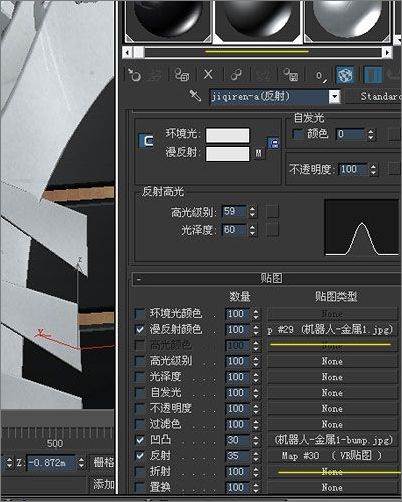

　　機器人和手機一樣，也主要是磨沙和金屬反射。如圖21。

圖21

　　金屬反射用的是金屬明暗器，手繪貼圖，上面做一些劃痕細節，細節很重要，可以增添真實感。電路板則完全是貼圖。靜幀里的機器人身上的有一些劃痕細節是photoshop里添加的，并加強了金屬質感。貼圖都是在一遍遍渲染測試中不斷調整并最終確定下來，很多細節都可以用貼圖來實現，細節是真實感體現的一個關鍵，《變形金剛》電影里的機器人身上都有大量的貼圖細節，燈光細節，才會覺得真實。

|||

　　3、動畫

　　這里邊的動畫都是一些簡單的動畫，通過對物體的位置，移動，旋轉，切片，折疊， 隱藏等，設置關鍵幀，在做動畫變形之前我已經在頭腦中想象了一下大概的變形步驟。手機和機器人之間相似性很少，所以我這里用的是視覺假象，就是說并不是真正意義上的變形，手機的部件變形后沒有成為機器人的部件，只是兩個變形和在一起，交叉變形，讓大的運動趨勢相同,以及節奏的控制?！蹲冃谓饎偂冯娪袄锏拈_頭旋風在美軍基地的變形，擎天柱在小巷里出場的變形等等都是由慢到快的節奏，有一種神秘感，并不是每個物體都以相同的速度運動變形，仔細觀察會發現，有的物體運動過程中會顫抖，有的物體運動開始慢，后來快，結束時還有慣性擺動，例如大黃蜂的后背車窗經常在晃動，擎天柱的輪胎也常轉動。

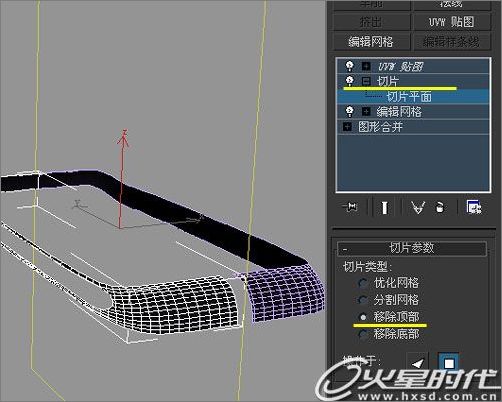

　　進行動畫之前對模型進行了一些設置，整理。如圖22對手機殼進行切片命令，就做好一半，復制手機殼，在切片命令里選移除底部就做好另一半了。這樣就可以對手機殼進行旋轉動畫了，還可以移動切片命令里的切片平面來做出物體消失的動畫，這是最主要的。

圖22

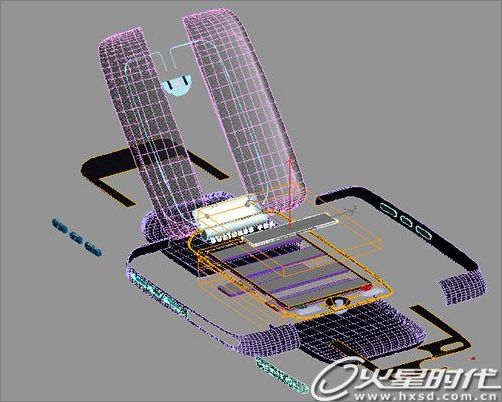

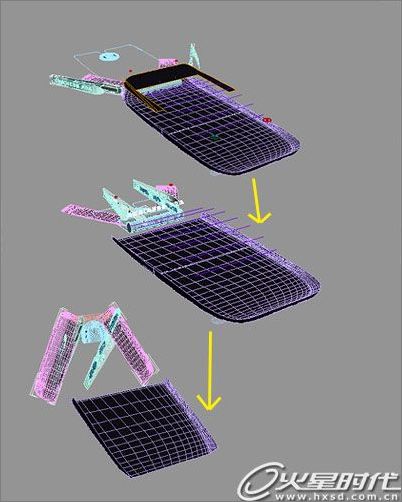

　　其它物體也差不多同樣設置，如圖23的分解圖，把要做動畫的物體切割開來。下面對機器人進行設置。

圖23

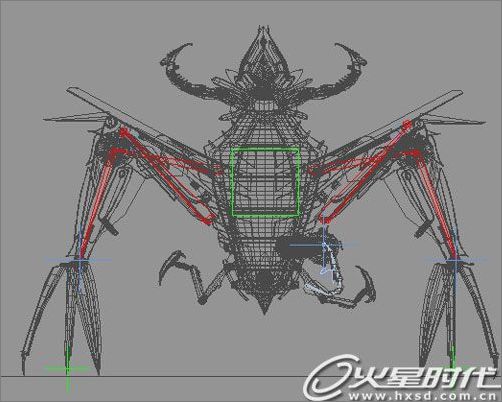

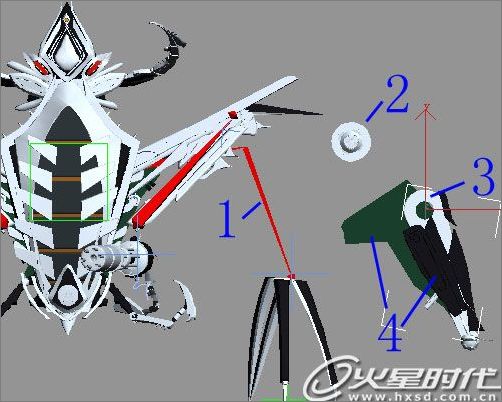

　　如圖24，如圖25。紅色是骨胳,所有身體物體都是鏈接在圖中綠色方塊體上。綠色十字圖標是腿的引導物。槍炮的移動也是鏈接在骨胳上。腿上的物體是鏈接在骨胳上的不是蒙皮。圖中4所示的一些小附件是鏈接在主腿3上，主腿3又鏈接在旋轉關節2上，旋轉關節2又鏈接在骨胳上。里面物體都是父子鏈接。有的物體還加了切片命令以便消失隱藏。好了，這樣就設置好了?！?/p>

圖24

圖25

　　下面開始動畫了，主要抓住大的相同走勢，變形就比較合理一些。開始就要把變形動畫構思好。采用由少到多的制作過程。

圖26

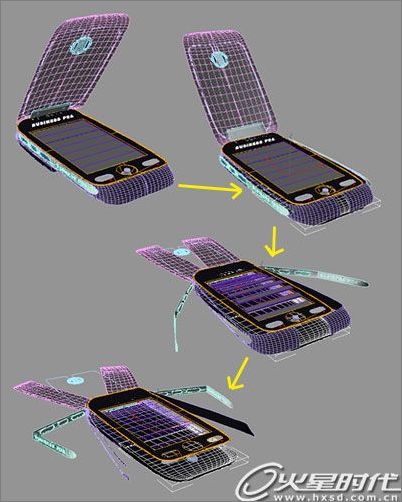

　　如圖26、27 的變形過程，首先是翻蓋打開，制造懸念，然后是機殼向兩邊打開，停止。接著是兩側的金屬片向兩邊打開折疊,機殼也向兩邊打開，消失。在最后的時候，一部分手機部件要鏈接在機器人上，跟著機器人站起來，有一些動畫聯系，才不至于變形突然生硬。手機變形做好之后就可以做機器人動畫了，機器人是采用時間倒做。

圖27

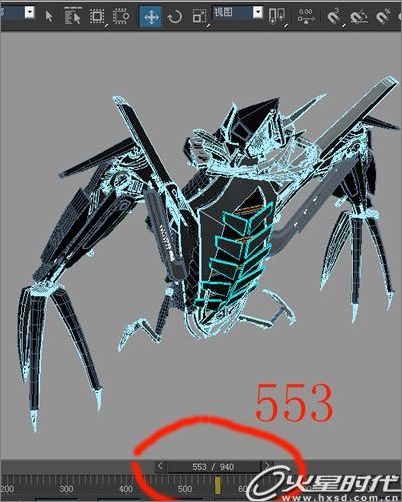

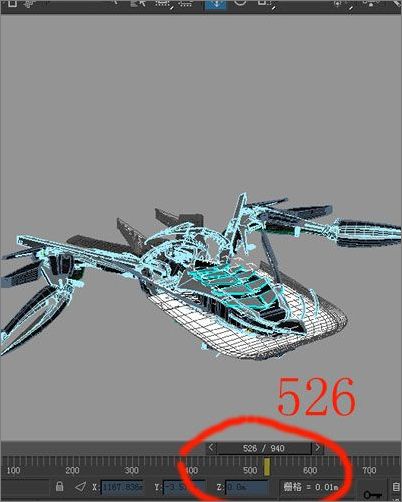

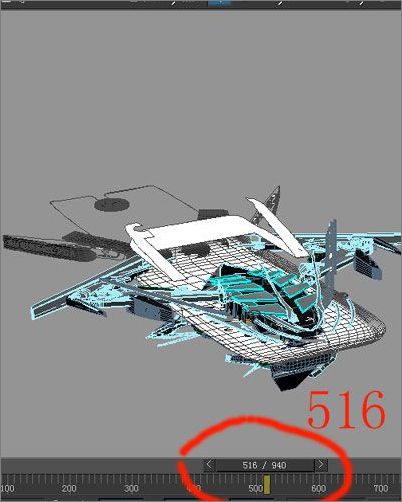

　　如圖28 、29、30，在553幀的時候，把機器人調整成站立姿勢，在526幀的時候，讓機器人睡倒對準手機的位置，在516幀的時候，把手臂折疊起來，也就是說當手機兩側的金屬片向兩邊打開折疊時，機器人的手臂伸展開來，讓兩個變形有相同走勢。機器人上的其它部件分別設置動畫。

圖28

圖29

圖30

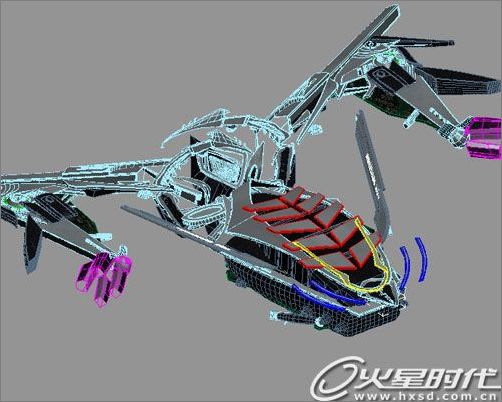

　　如圖31中，紅色部分是用ffd設置動畫，做出機器人呼吸的動畫。黃色部分是旋轉動畫，藍色部分是移動設置動畫，紫色部分是切片設置動畫。所有動畫要有個順序，快慢節奏，物理慣性等。如圖32中的槍炮動畫，用到切片，重疊隱藏，旋轉，等來設置動畫，主要把握動畫順序，物理慣性。這也看每個人對動畫的感覺了。

圖31

圖32

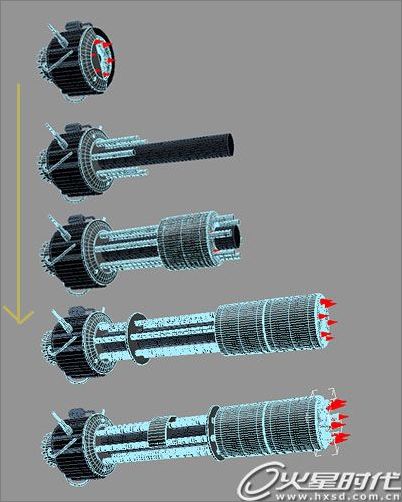

　　如圖32中的槍炮動畫，用到切片，重疊隱藏，旋轉，等來設置動畫，主要把握動畫順序，物理慣性。這也看每個人對動畫的感覺了。

|||

　　4、燈光-渲染

　　a、靜幀燈光渲染：

　　如圖33場景中只有一個vr的面光源來照射，渲染出比較柔和的效果。

圖33

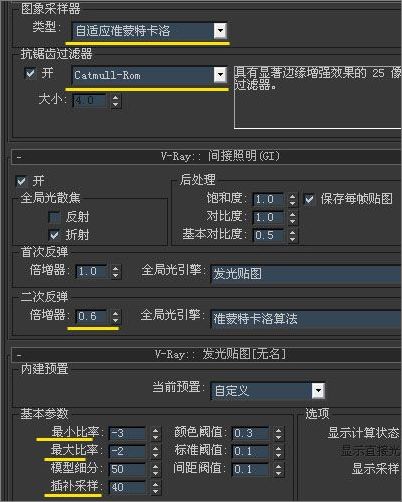

　　圖34是vr渲染面板的設置。為了渲染出比較真實的金屬反射效果，我在反射/折射上加了一個vrayhdri，找一個合適的hdri貼圖,不斷嘗試hdri貼圖以及調整參數。渲染成圖以后在photoshop里添加了一部分金屬劃痕細節。

圖34

　　b、動畫燈光渲染：

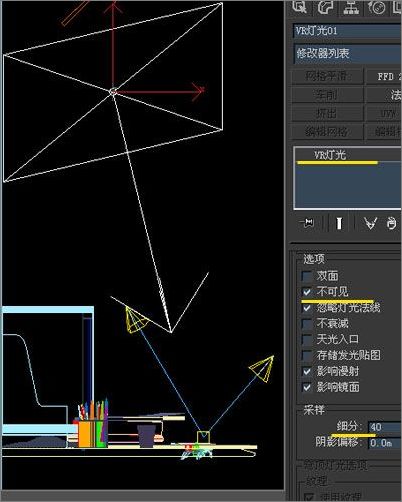

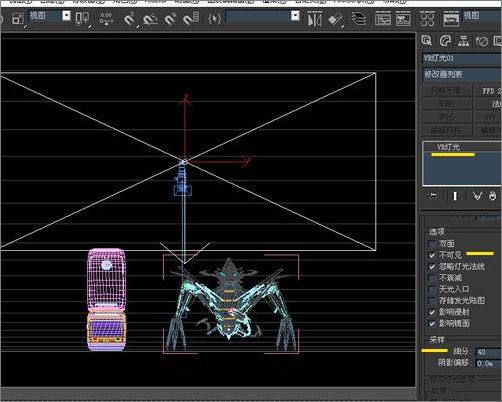

　　圖35，一個vr的面光源來照射整個場景，模擬室內日光燈的效果，倆個聚光燈單獨照亮機器人。動畫渲染設置和靜幀渲染設置基本一樣，就是把渲染"模式"改成多幀增加。(這里沒用分層渲染）剩下的就交給電腦渲染吧。后期合成用到 after effects ,剪輯premiere pro。

圖36
