構思
　　最近變形金剛是一個熱門話題，我一直是變形金剛的鐵桿粉絲，老版本的變形金剛幾乎伴隨我們這一代人的成長。今年真人版本的《變形金剛》確實在剛體多邊形的照片級寫實表現上達到了一個新的高度，所有東西都需要渲染，而且它們實在太復雜?？戳穗娪耙院?，強烈的創作欲望沖擊我心，于是開始構思創作一個屬于自己的變形金剛。由于篇幅有限，我把大概思路寫出來，希望能給喜歡機器的cg愛好者一些幫助。

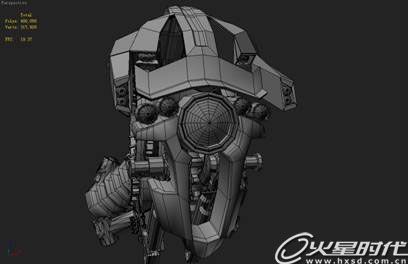

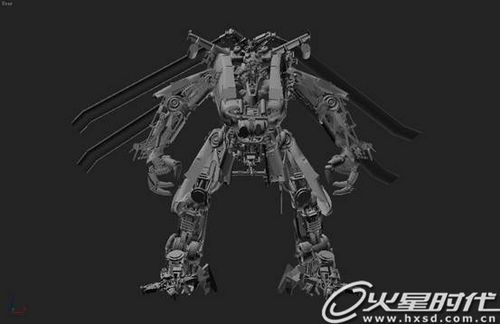

效果圖1

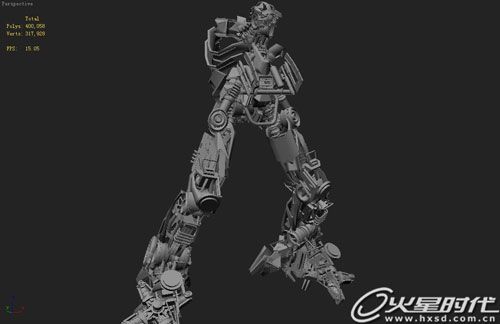

效果圖2

圖1

圖2

|||

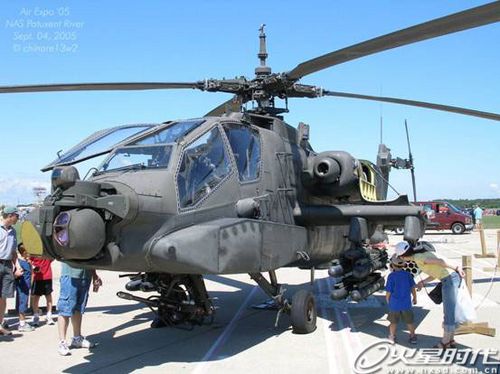

 　　考慮了很久，最后決定做個阿帕齊武裝直升機的變形金剛。在我們制作前當然需要找到很多的圖片，在網上搜索了許多飛機的圖片，開始創建模型。很多朋友在qq上問我，到底創作一個變形金剛到底怎么進行，怎么創作，思路從哪里來。

　　大家知道，看電影的時候有一段，擎天柱從外太空掉落到地球上的時候，本身不具備汽車外貌，只是個復雜的機體。到了地球以后才進行了汽車的掃描，具備了最后的效果，所以我創作的時候同樣是這個思路，我先創作機體的內部形態和組成形狀。

圖3

　　部件創作

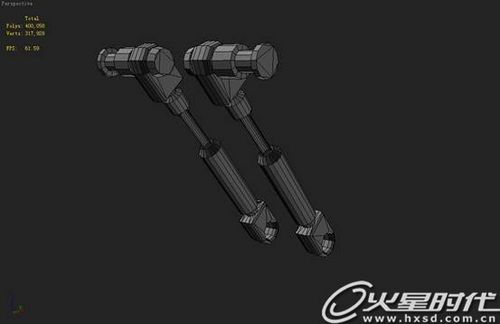

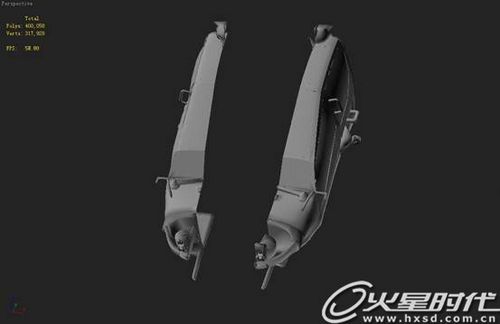

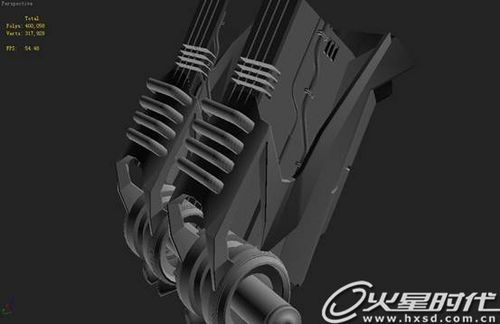

　　由于部件比較多，所有這里只有簡單的展示一些部件的創作。

圖4

圖5

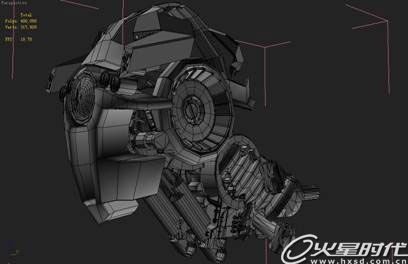

　　頭部的創建我也參照了許多機械的圖片，下圖是電影變形金剛最初眩暈的概念設計，我覺得它的頭部設計非常好，所以也借鑒了它的設計。

圖6

|||

　　模型

圖7

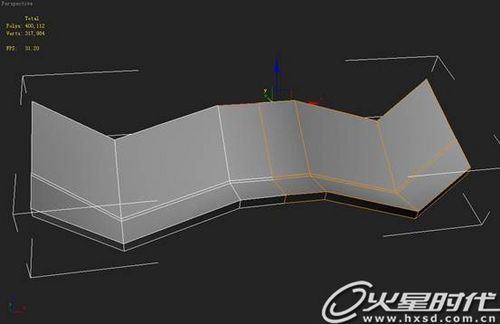

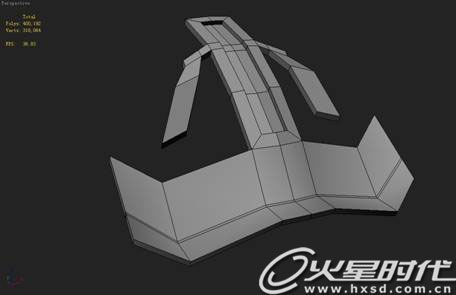

　　1、首先創作出一個box然后調出大概的形態，如上圖，然后我們選擇面，把另一邊的面刪除掉。

圖8

　　2、然后添加一個鏡像修改器，開始繼續模型的創建。

圖9

圖10

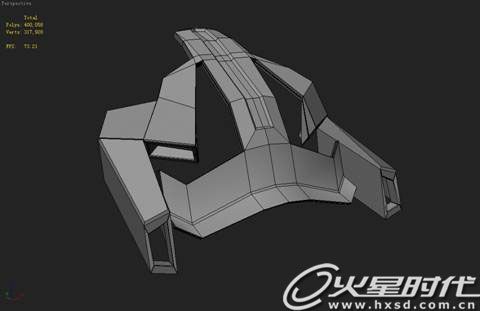

　　3、調頭部頂上的形狀。

圖11

圖12

|||

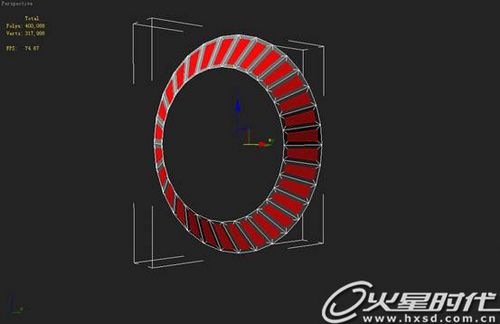

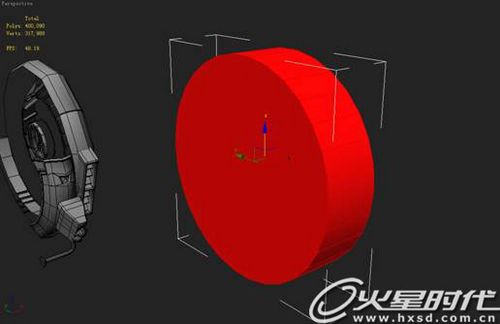

　　4、創建一個圓柱，用元素選擇此模型，  按flip反轉法線，將模型的法線向內反轉，然后把兩頭蓋子的面刪除掉。

圖13

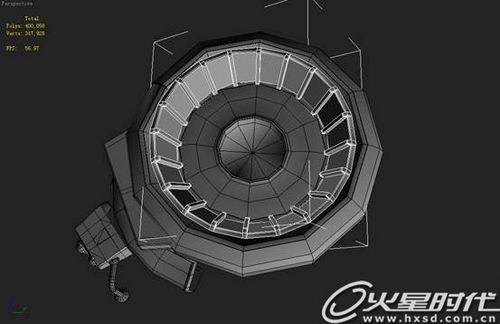

　　5、調成這個樣子，然后選擇面，全部選中，用 inset插入面做出這個樣子，最后我們將它積壓出來。
　　變形金剛的零件很多，不能胡亂的做，還是需要對機械要有些認識才行?？聪聢D，一些機械的構成。

圖14

圖15

圖16

圖17　　

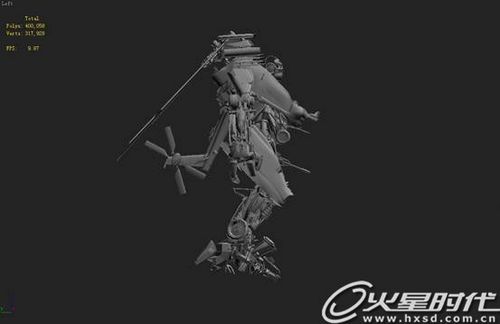

　　6、機體需要花很長的時間，完成以后，我們要讓它成為飛機機器人的內部，所以我們還需要把飛機的模型做出來。

圖18

|||

　　7、飛機模型就照著網上下載的照片跟著建模就可以了，模型創建好了以后。我們需要把模型拆開，組裝到機體上面。

圖18

　　8、飛機外殼在模型的正中間，加上一跟線，然后將它分開。放在內機體上面進行組裝，同樣的方法把飛機其他部件也拆開，分別的放在合適的位置上面。

圖19

圖20

　　9、模型完成以后我們需要對它進行uv展開。

　　貼圖

　　繪制貼圖。貼圖相對比較簡單，只畫了diffusecolor和bump，飛機身上有許多細細的接縫，如果通過模型創建回很麻煩，所以用材質來表現。

　　1、diffusecolor通道貼圖。

圖21

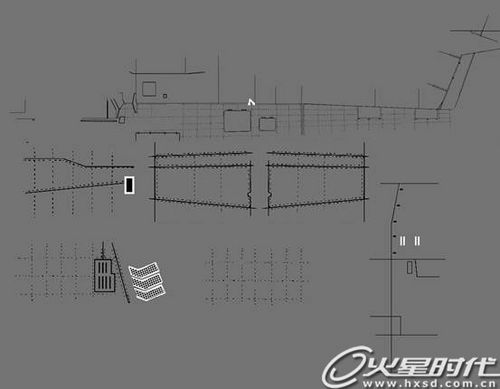

　　2、bump通道貼圖

圖22

|||

　　渲染：

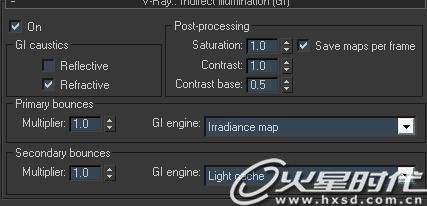

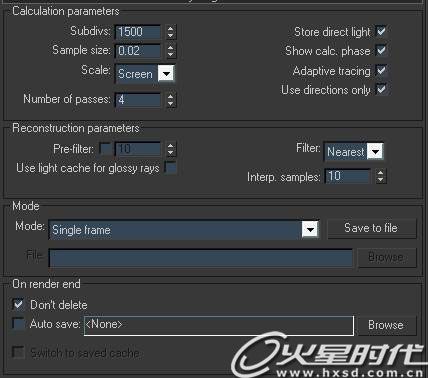

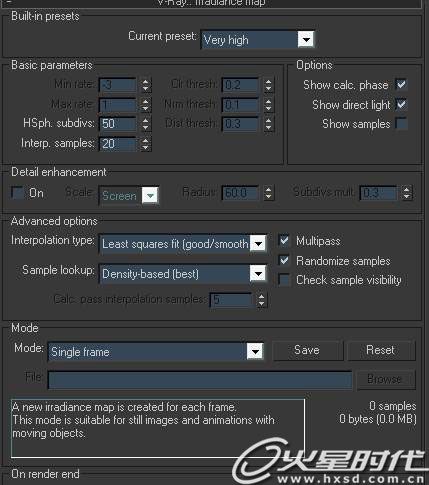

　　1、我用到了vr1。5的渲染插件。參數如圖。

圖23

圖24

圖25

 　　2、最終渲染效果：

最終效果
